Dieser Artikel erklärt, wie man die Elo Speaker Bar installiert?

Im Folgenden sind die Schritte zur Installation eines Elo Edge Connect Speaker Bar Kits aufgeführt.

Verbessern Sie Ihren Klang, indem Sie die Elo Edge Connect Speaker Bar an eine Vielzahl von Elo Touchscreens anschließen. Mit einem minimalistischen Design und einfacher Installation passt die Lautsprecherleiste nahtlos in jeden Edge Connect-Port. Beginnen Sie damit, Ihren Kunden ein immersives Audioerlebnis mit einer einfachen und platzsparenden Lösung zu bieten.

Verwendbare Teilenummern:

• Schwarz - E894719
• Weiß - E133780

Kompatible Elo-Geräte:

• I-Series für Android (2.0, 3.0, 4.0)
• I-Series für Windows (2.0)
• EloPOS
• Touchscreen-Monitore - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Touchscreen-Werbebildschirme - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Schritte:

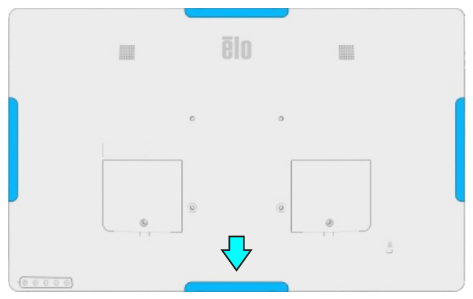

1. Wählen Sie einen geeigneten Edge Connect-Standort auf Ihrem Elo-Gerät für die Installation des Lautsprecher-Kits. Elo empfiehlt, den unteren Standort zu verwenden, unabhängig davon, ob im Hochformat oder Querformat.

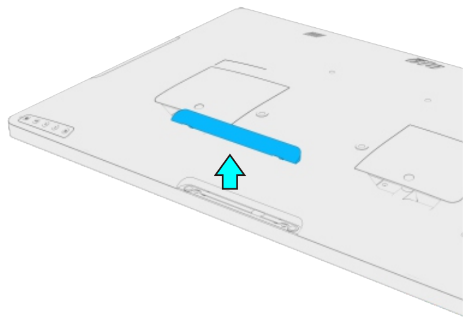

2. Entfernen Sie vorsichtig die Abdeckung des vorgesehenen Peripherieanschlusses vom Elo-Gerät.

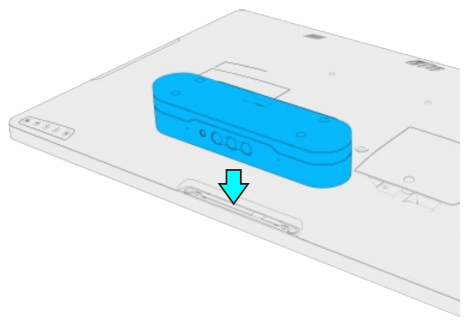

3. Setzen Sie das Lautsprecher-Kit vorsichtig in den Peripherieanschluss ein und stellen Sie eine ordnungsgemäße Ausrichtung sicher, um eine sichere Verbindung zu gewährleisten.

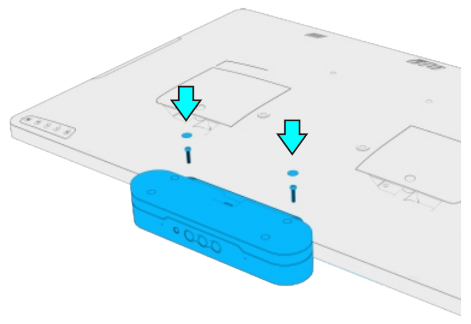

4. Verwenden Sie die zwei im Kit enthaltenen Kreuzschlitzschrauben zur Installation und verdecken Sie optional die Schrauben mit den mitgelieferten selbstklebenden Mylar-Abdeckungen.

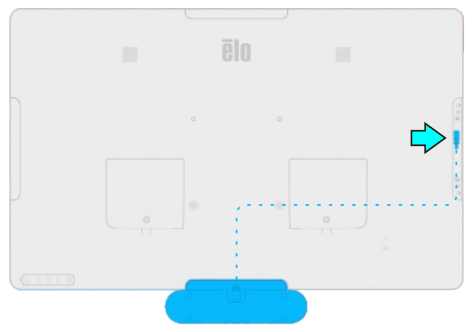

5. In Fällen, in denen das Lautsprecher-Kit an ein Elo-Gerät angeschlossen ist, das keine Unterstützung für 1.2A an seinem Edge Connect hat, wird empfohlen, das im Zubehörkasten enthaltene Micro-USB-Kabel zu verwenden. Mit diesem Kabel sollte der hintere Micro-USB-Port der Lautsprecher mit einem zusätzlichen Edge Connect-Port für optimalen Klang und Funktionalität verbunden werden.

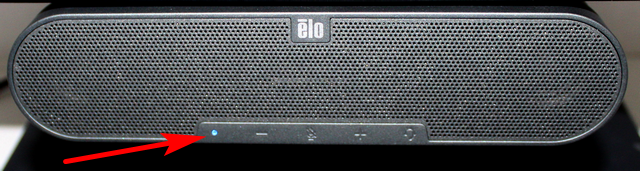

6. Schalten Sie das System ein. Die blaue LED-Anzeige auf der Lautsprecherleiste sollte aufleuchten und anzeigen, dass sie erfolgreich eingeschaltet wurde. Wenn die LED-Anzeige rot ist, wurde möglicherweise die Mikrofon-Stummschalttaste gedrückt - drücken Sie die Stummschalttaste, um das Mikrofon wieder zu aktivieren, und die LED sollte wieder blau leuchten.

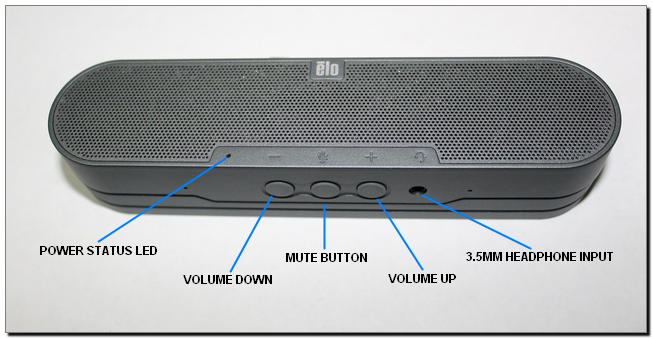

7. Beschreibung der Steuerungselemente an der Lautsprecherleiste.



Fehlerbehebung:

Kein Strom

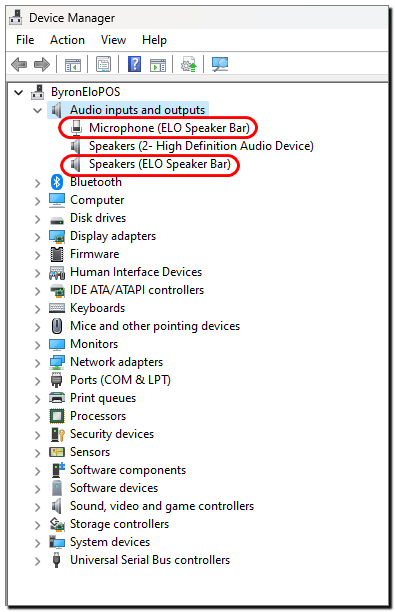

Im Falle eines Stromausfalls der Lautsprecherleiste navigieren Sie zum Windows- Gerätemanager. Bestätigen Sie, dass sie im Abschnitt "Audioeingänge und -ausgänge" sichtbar ist.



Wenn die Lautsprecherleiste im Gerätemanager nicht angezeigt wird, überprüfen Sie die sichere Verbindung des Micro-USB-Kabels und stellen Sie sicher, dass beide Schrauben festgezogen sind, um die Lautsprecherleiste sicher am Gerät zu befestigen.

Erwägen Sie, das optionale Micro-USB-Kabel vom USB-Port auf der Rückseite der Lautsprecherleiste an einen alternativen Edge Connect-Port am Gerät anzuschließen, um Probleme zu beheben.

Kein Ton

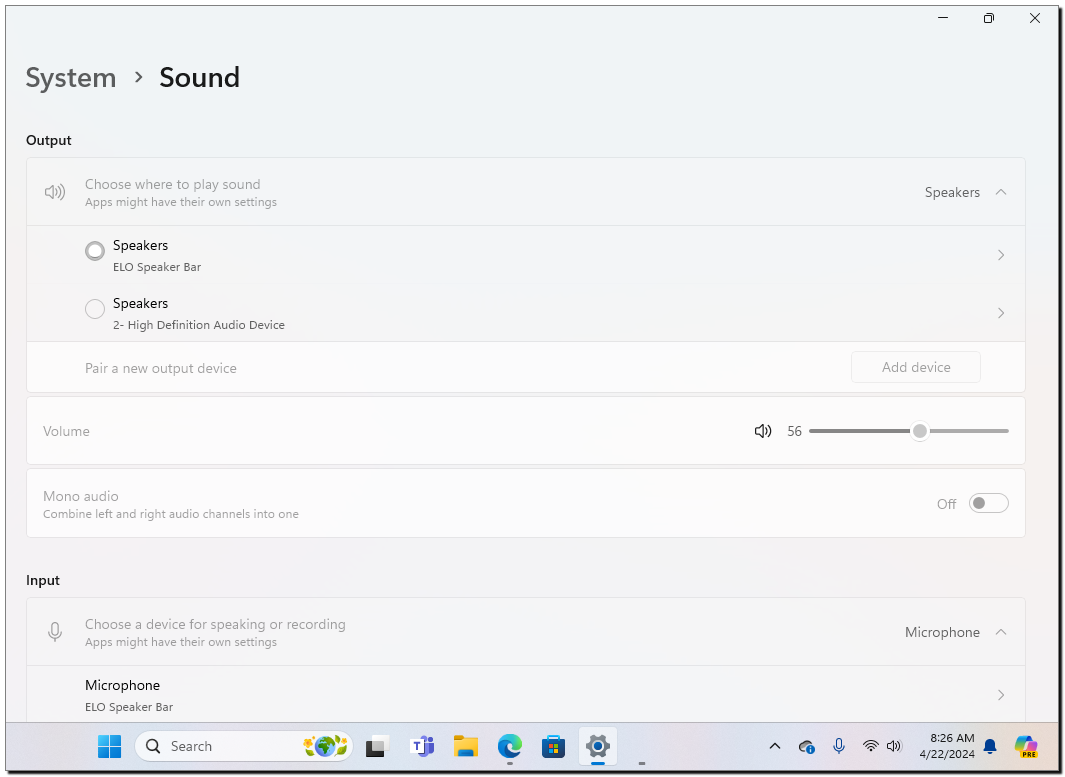

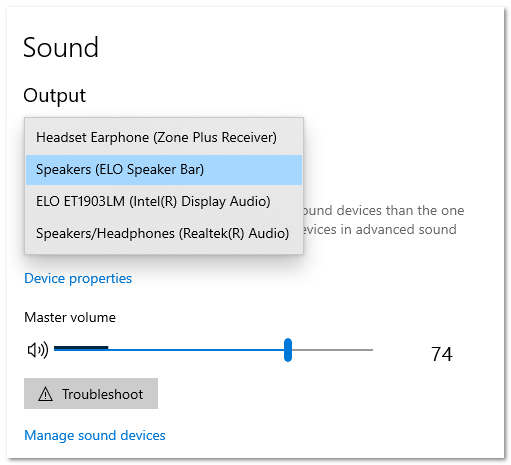

a. Wenn die Lautsprecherleiste keinen Ton ausgibt, gehen Sie zu den Soundeinstellungen des Computers und überprüfen Sie, ob die ELO Lautsprecherleiste als Audioausgabegerät festgelegt ist. Im Folgenden finden Sie einige illustrative Beispiele, die den Benutzern eine erwartete Ansicht der Windows-System-Soundeinstellungen bieten.




b. Erwägen Sie, das optionale Micro-USB-Kabel vom USB-Port auf der Rückseite der Lautsprecherleiste an einen alternativen Edge Connect-Port am Gerät anzuschließen, um Probleme zu beheben.

c. Stellen Sie sicher, dass das Gerät im Abschnitt Kompatible Elo-Geräte am Anfang dieses Artikels aufgeführt ist.

Stummschalttaste schaltet den Ton nicht stumm
Bitte beachten Sie, dass die Stummschalttaste auf der Lautsprecherleiste speziell dafür ausgelegt ist, den Mikrofoneingang stummzuschalten, nicht den Audioausgang der Lautsprecherleiste selbst. Die Aktivierung der Stummschaltfunktion erfolgt mit einem einzigen Druck auf die Taste, die durch das Aufleuchten der roten LED gekennzeichnet ist, was anzeigt, dass die Mikrofone stummgeschaltet sind. Um den Mikrofon-Audio wiederherzustellen, ist ein weiterer Druck auf die Stummschalttaste erforderlich.
