Elo/Zebra 2D Barcode Scanner Konfigurationshandbuch
Dieses umfassende Handbuch behandelt das Standardverhalten, die Konfiguration und die Fehlersuche für Elo/Zebra 2D Barcode-Scanner, Modelle SE4720 und SE4107.
Unterstützte Barcode-Scanner
- E384627 - Elo Edge Connect 2D Barcode Scanner (4720) Schwarz
- E454122 - Elo Edge Connect 2D Barcode Scanner (4720) Weiß
- E245047 - Elo Edge Connect 2D Barcode Scanner (4107) Schwarz
- E454318 - Elo Edge Connect 2D Barcode Scanner (4107) Weiß
Wesentliche Unterschiede auf einen Blick
Vorteile des SE4720
✅ Erweiterte Scannreichweite - Bis zu 30" (76,2 cm)
✅ Breiterer horizontaler Betrachtungswinkel - 48°
✅ Am besten für Anwendungen mit Fernscanning
Vorteile des SE4107
✅ Kompakteres Design - 31% dünner (1,05" vs. 1,40")
✅ Leichteres Gewicht - 31% leichter (0,049 lbs vs. 0,071 lbs)
✅ Höhere Auflösung - 1280 x 960
✅ Breiterer vertikaler Betrachtungswinkel - 33,5°
✅ Am besten für installationskonstrainten Anwendungen
Out-of-the-Box-Verhalten
Wenn Sie Ihren Scanner zum ersten Mal über USB anschließen, werden Sie Folgendes erleben:
Erste Verbindung
- Der Scanner gibt drei hörbare Pieptöne aus, um die Stromversorgung und die erfolgreiche Initialisierung zu bestätigen
-

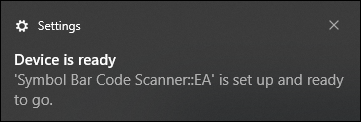

Auf Windows-PCs sollten Sie eine Benachrichtigung in der unteren rechten Taskleiste sehen:
"Gerät ist bereit. Symbol Barcode Scanner::EA ist eingerichtet und betriebsbereit."
Visuelle Indikatoren

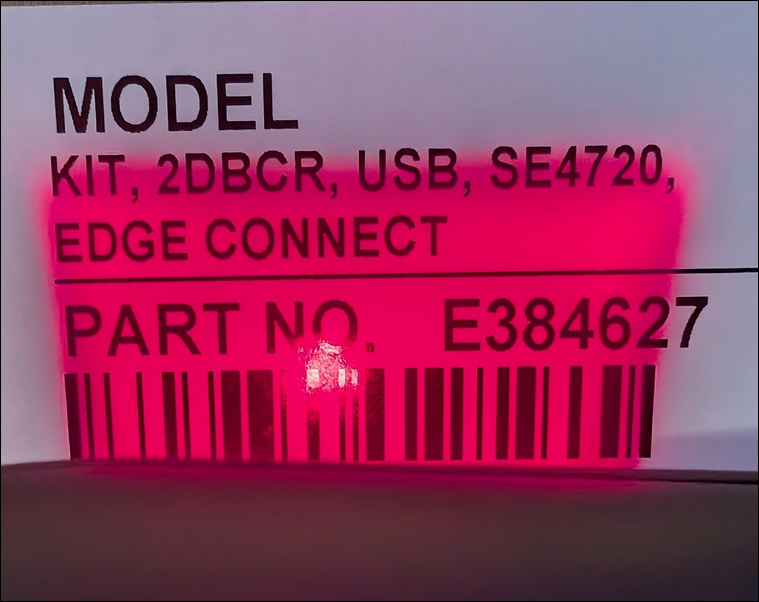

- Die rote Beleuchtungs-LED des SE4720-Scanners bleibt ständig in einem trapezförmigen Muster eingeschaltet

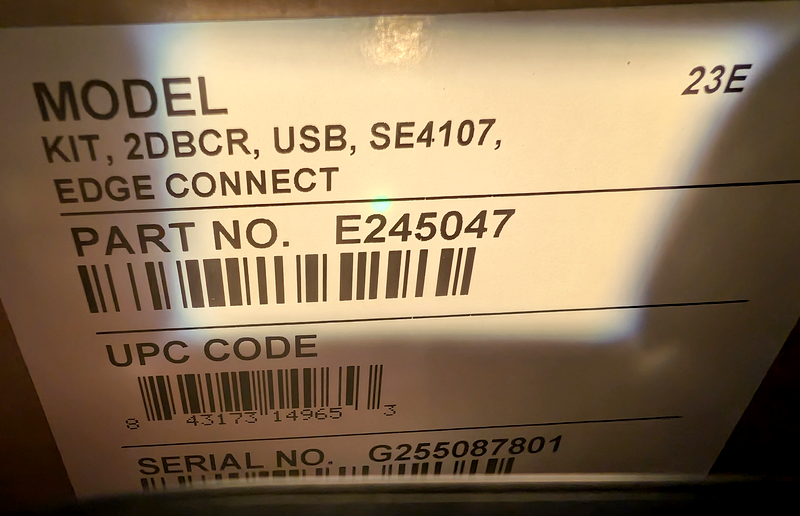

- Die weiße Beleuchtungs-LED des SE4107-Scanners bleibt ständig in einem trapezförmigen Muster eingeschaltet
Scanbetrieb
- Wenn Bewegung oder ein Objekt vor dem Sensor passiert, wird der Laserzeiger automatisch aktiviert
- Bei einem erfolgreichen Barcode-Scan gibt der Scanner einen hörbaren Piepton von sich
- Konfigurationsbarcodes sind im QIG enthalten

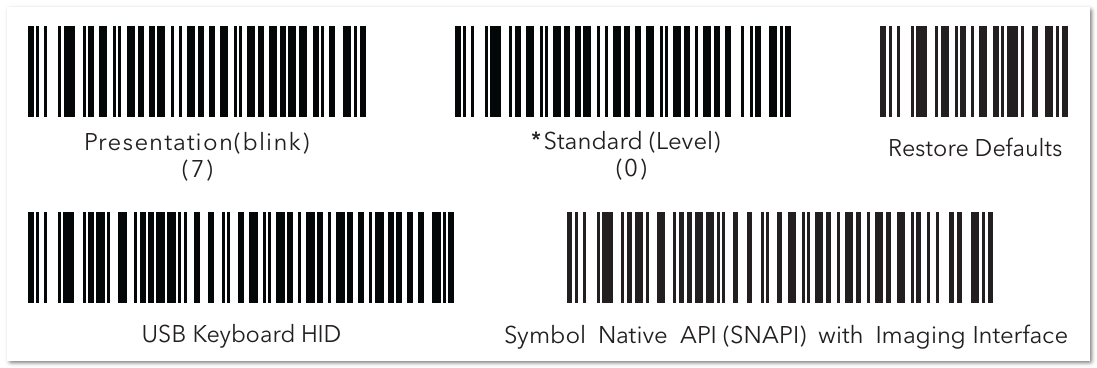

Die obigen Barcodes sind im Quick Installation Guide (QIG) enthalten, der mit den SE4720- und SE4107-Barcode-Scannern geliefert wird.
Werkseinstellung
SNAPI mit Imaging-Schnittstelle
Beide, der SE4720 und der SE4107, sind werkseitig so konfiguriert, dass sie SNAPI (Symbol Native API) über USB verwenden. Dieses fortschrittliche Protokoll ermöglicht:
- Übertragung von Barcode-Daten
- Zugriff auf Bildaufnahme- und Diagnosetools
- Konfiguration und Firmware-Verwaltung über Zebras Software-Tools
Hinweis: SNAPI erfordert, dass Zebra-Treiber oder das Zebra Scanner SDK auf dem Host-System installiert sind. Ohne diese Unterstützung werden Barcode-Daten nicht in Textfeldern wie Notepad oder Eingabefeldern im Browser angezeigt.
Präsentationsmodus
Im Präsentationsmodus arbeitet der Scanner freihändig:
- Aktiviert automatisch den Zeiger und die Beleuchtung, wenn Bewegung oder ein Barcode erkannt wird
- Kein Drücken des Auslösers oder Software-Befehl erforderlich
- Ideal für freihändige Anwendungen, einschließlich Kioske, stationäre Installationen oder Tischinstallationen
Verwendung des Tastatur-Emulationsmodus
Wenn Ihr System das SNAPI-Protokoll nicht unterstützt, können Sie zum USB Tastatur HID Emulationsmodus wechseln, um Barcode-Daten in offenen Textfeldern anzuzeigen.
Konfigurationsschritte
- Legen Sie das Quick Installation Guide (QIG) bei Ihrem Elo/Zebra-Scanner bereit
- Scannen Sie nur den Barcode mit der Bezeichnung "USB Tastatur HID" im Handbuch
- Scannen Sie keine weiteren Barcodes im QIG
Diese Einstellung konvertiert den Scanner, sodass er sich wie eine Standard-USB-Tastatur verhält und gescannte Barcode-Daten als Tasteneingaben sendet.
Hinweis: Um den SE4720 oder SE4107 für den Tastatur-HID-Emulationsmodus zu konfigurieren, aktivieren Sie den Präsentationsmodus und fügen Sie automatisch einen Enter-Tastendruck nach jedem Scan hinzu. Sie können entweder die benutzerdefinierten Barcode-Etiketten scannen, die diesem Artikel beigefügt sind, oder 123Scan verwenden, um die benutzerdefinierten Konfigurationsdateien, die ebenfalls an diesem Artikel angehängt sind, hochzuladen.
Wiederherstellung der Werkseinstellungen
Um den Scanner auf die ursprüngliche Konfiguration zurückzusetzen:
- Öffnen Sie das Quick Installation Guide (QIG)
- Scannen Sie den Barcode "Werte zurücksetzen", der im Handbuch bereitgestellt wird
Dies setzt alle Einstellungen, einschließlich der Kommunikationsschnittstelle und des Modus, auf den ursprünglichen Werkzustand zurück.
Verwendung von Zebras 123Scan-Dienstprogramm
Scanner-Modellerkennung
Bei der Konfiguration mit Zebras 123Scan-Dienstprogramm:

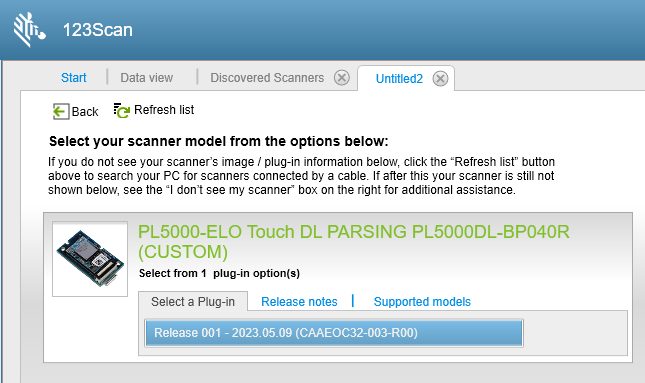

- Der SE4720 wird als Modell: PL500DL (das ist nicht SE4720) angezeigt
- Sie könnten eine Fehlermeldung erhalten, die besagt: "Dieser Scanner hat kein verfügbares Plug-in."
- Wenn der oben genannte Fehler auftritt, besuchen Sie bitte den folgenden Artikel: Warum bekomme ich den Fehler "Plug-in nicht verfügbar" mit SE4720 Scannern?

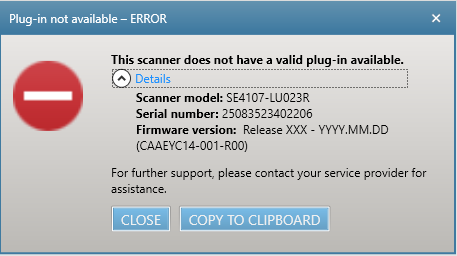

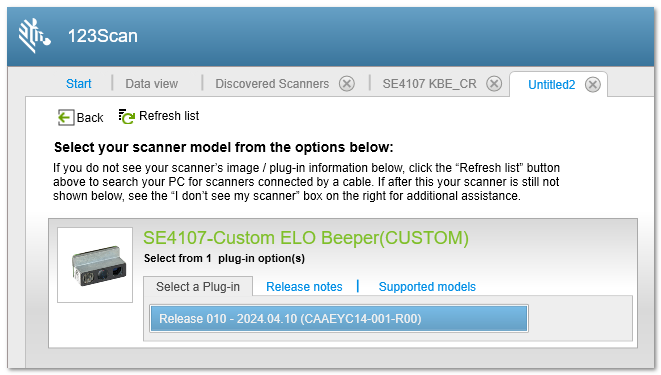

- Der SE4107 wird als SE4107 angezeigt, kann jedoch auch eine Fehlermeldung anzeigen: "Dieser Scanner hat kein verfügbares Plug-in."
- Wenn der oben genannte Fehler auftritt, besuchen Sie bitte den folgenden Artikel: Warum bekomme ich den Fehler "Dieser Scanner hat kein verfügbares Plug-in" bei SE4107 Scannern?
Softwareversion
Stellen Sie sicher, dass Sie die neueste Version von 123Scan für die ordnungsgemäße Erkennung und Konfiguration verwenden.
Neueste Version: v6.00.0036 (veröffentlicht Oktober 2025)
