Elo Edge Connect 10-Tasten-Tastatur – Schnellinstallationsanleitung

Dieser Artikel bietet Installationsanweisungen für die Elo Edge Connect 10-Tasten-Tastatur (ELO-KIT-KEYPAD-1523L-1723L) in Verbindung mit kompatiblen Elo-Touchscreen-Monitoren.

Unterstützte Displays

• Elo 1523L Touchscreen-Monitor
• Elo 1723L Touchscreen-Monitor

Lieferumfang

• 1 × 10-Tasten-Tastatur
• 1 × Edge Connect-Kabel
• 1 × Halterung für 1523L
• 1 × Halterung für 1723L
• 2 × Senkkopfschrauben (M4 × 18 mm)
• 2 × Zylinderkopfschrauben (M3 × 6 mm)
• 4 × Senkkopfschrauben (M3 × 7 mm)

Installation der Tastatur

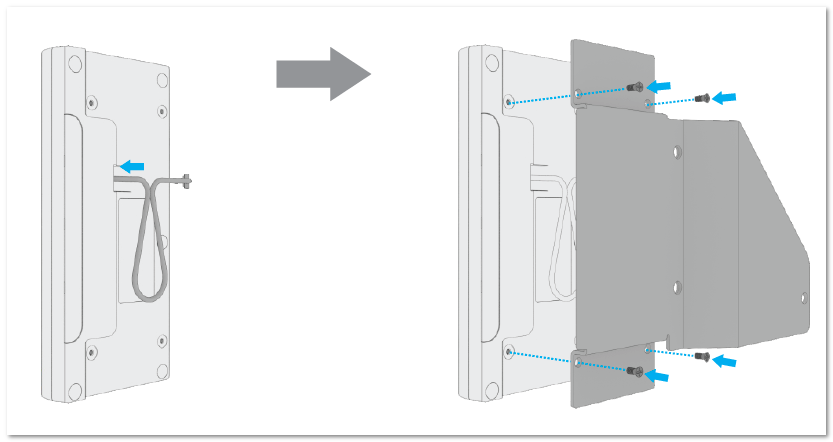

Schritt 1: Tastatur an Halterung befestigen

1. Schließen Sie das Kabel an die Tastatur an.
2. Wählen Sie die passende Halterung für den 1523L oder 1723L Monitor.
3. Befestigen Sie die Tastatur an der Halterung.
4. Sichern Sie die Tastatur mit vier (4) Senkkopfschrauben M3 × 7 mm aus dem Kit.

Bild: Tastatur an Halterung mit verbundenem Kabel

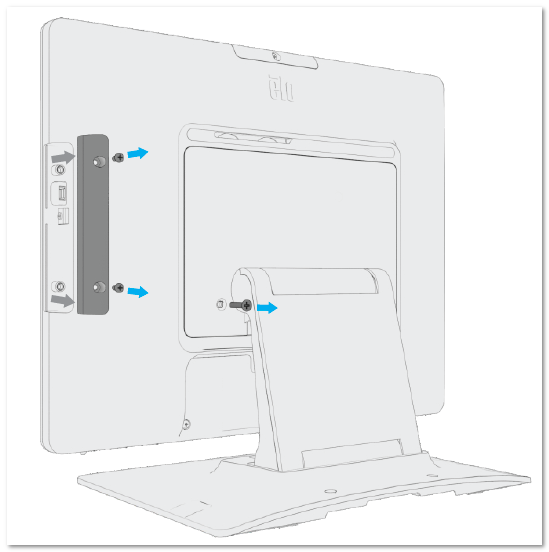

Schritt 2: Monitor vorbereiten

1. Entfernen Sie die zwei (2) Schrauben von der Peripheriekappe.
2. Trennen Sie die Peripheriekappe ab.
3. Entfernen Sie die Schraube vom Monitorständer, wie gezeigt.

Bild: Entfernen der Peripheriekappe und der Standfußschraube

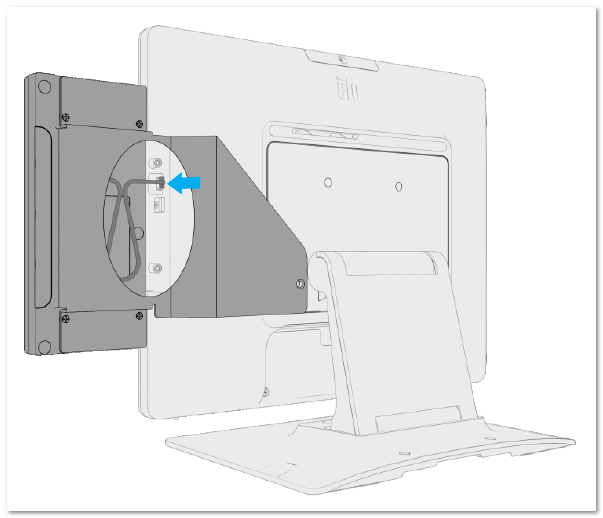

Schritt 3: Kabel an Monitor anschließen

1. Schließen Sie das Tastaturkabel an den Edge Connect-Anschluss des Monitors an.

Bild: Kabel von der Tastatur zum Monitor verbunden

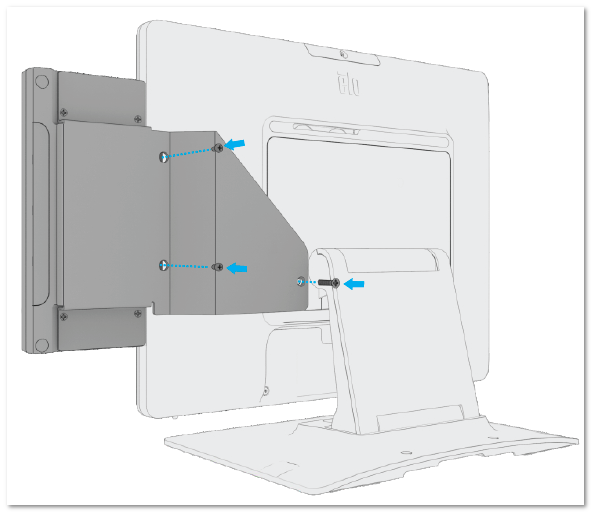

Schritt 4: Tastaturmontage sichern

1. Befestigen Sie die Tastatur- und Halterungsanordnung am Monitor.
2. Beginnen Sie mit dem Festziehen von zwei (2) Zylinderkopfschrauben M3 × 6 mm.
3. Installieren Sie zwei (2) Senkkopfschrauben M3 × 18 mm.
4. Ziehen Sie alle Schrauben an, um die Installation abzuschließen.

Bild: Tastatur und Halterung am Monitor befestigt

Installation des optionalen MSR Edge Connect (E001002)

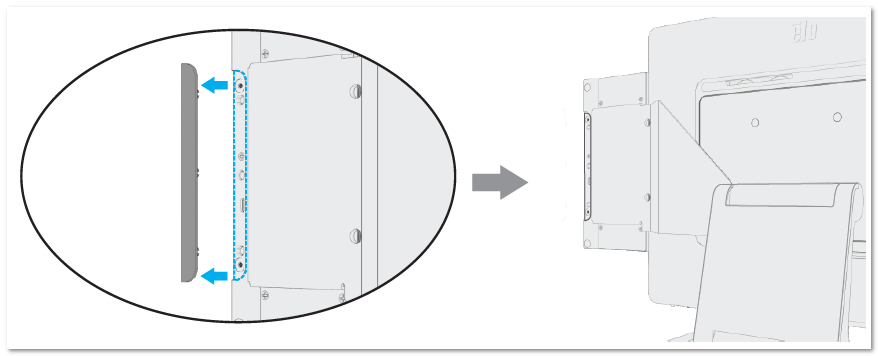

Schritt 1: Edge-Abdeckung entfernen

1. Entfernen Sie die Edge-Abdeckung von der Tastatur, um den Peripherieanschluss freizulegen.

Bild: Edge-Abdeckung von der Tastatur entfernt

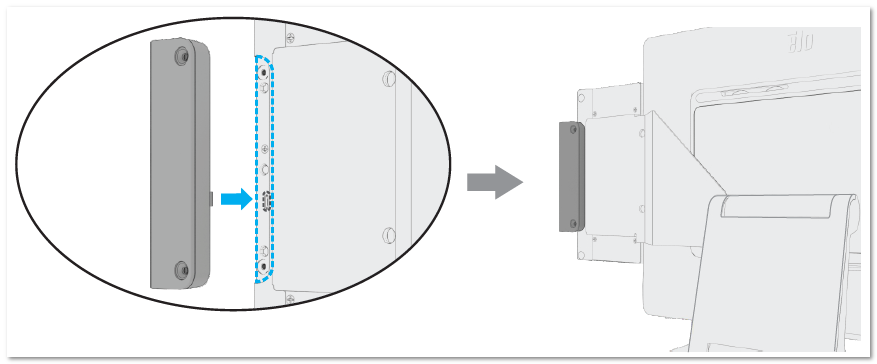

Schritt 2: MSR installieren

1. Drücken Sie das MSR vorsichtig in den Peripherieanschluss.
2. Stellen Sie sicher, dass der Stecker vollständig eingesteckt ist.

Bild: MSR in den Peripherieanschluss eingesetzt

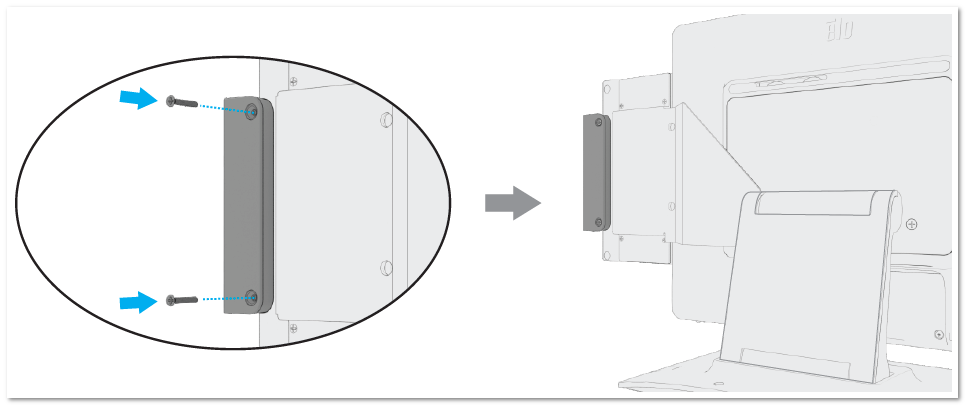

Schritt 3: MSR mit Schrauben sichern

1. Installieren Sie zwei (2) Senkkopfschrauben M3 × 18 mm.

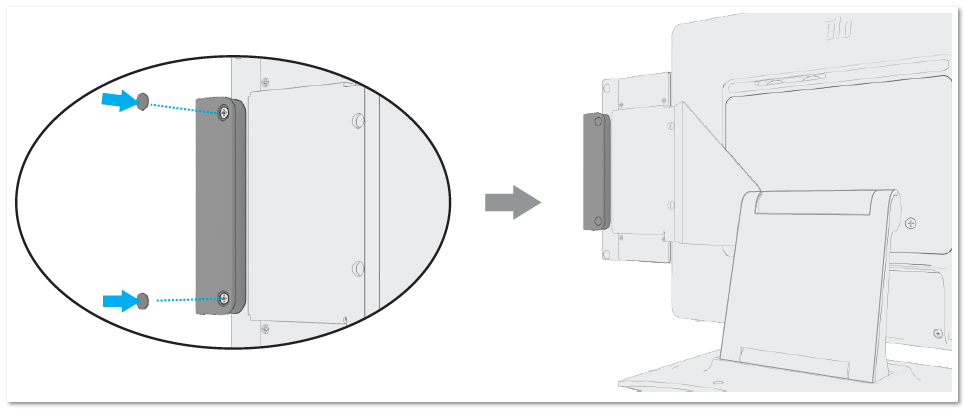

Schritt 4: Mylar-Abdeckungen anbringen

1. Entfernen Sie die Schutzfolie von den mitgelieferten Mylar-Abdeckungen.
2. Legen Sie die Abdeckungen über die freiliegenden Schrauben.

Bild: Mylar-Abdeckungen über Schrauben angebracht

Hinweise und bewährte Praktiken

• Es wird empfohlen, das System vor der Installation auszuschalten.
• Stellen Sie sicher, dass alle Schrauben fest angezogen sind, bevor Sie das Gerät verwenden.
• Drücken Sie keine Edge Connect Peripheriegeräte hinein.

Zusätzliche Ressourcen

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
