Dieser Artikel enthält die Zeichnung für die Elo-Teilenummer: E323425, 15-Zoll Frontmontage-Blende-Kit.

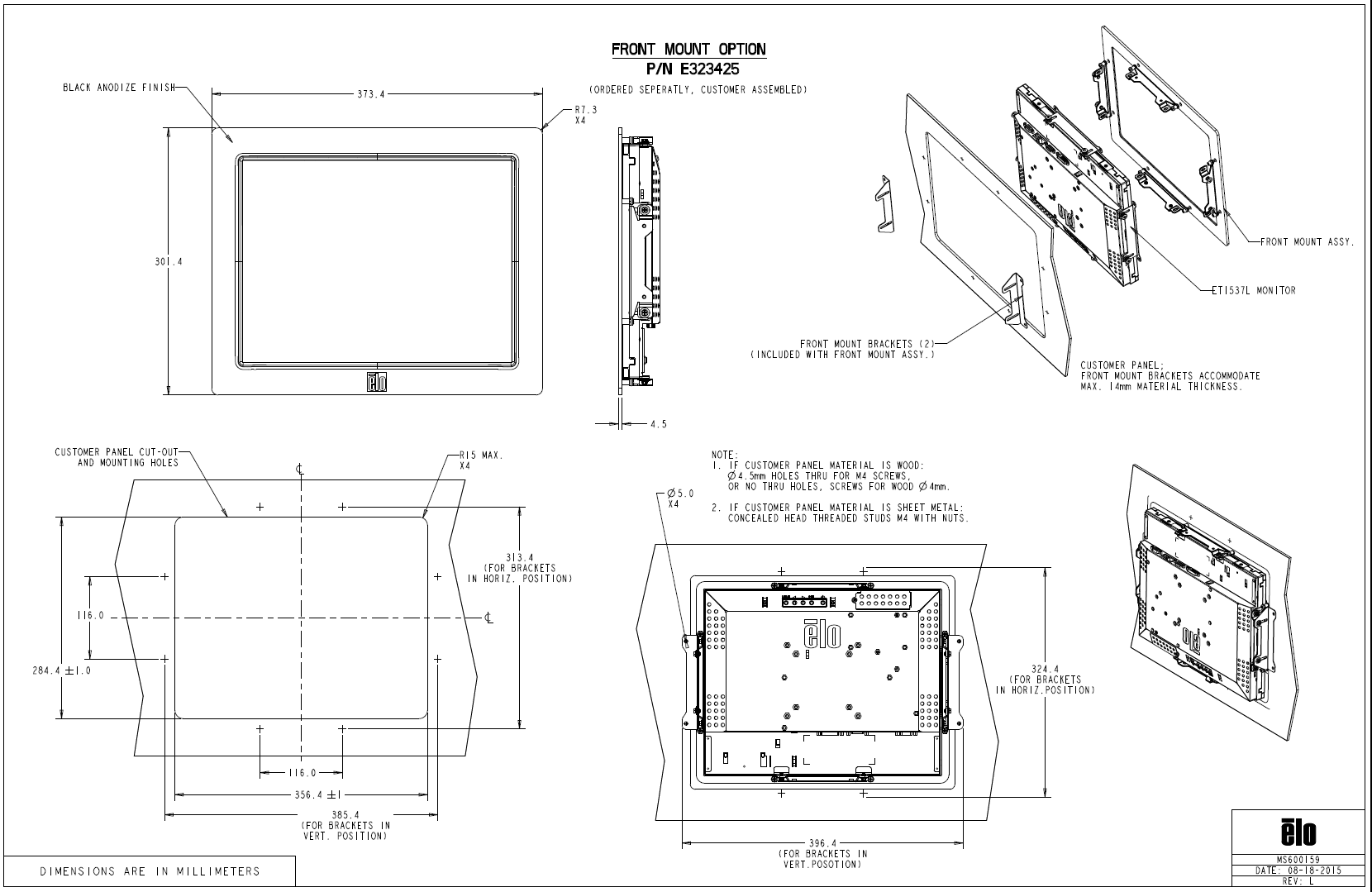

Siehe die untenstehende Zeichnung für E323425, 15-Zoll Frontmontage-Blende-Kit (auch als .pdf an diesem Artikel angefügt).

Hier sind die Spezifikationen und Abmessungen, die in der Elo Frontmontage-Option-Zeichnung (P/N E323425) dargestellt sind. Alle Abmessungen sind in Millimetern.

ALLGEMEINES
Teil: Frontmontage-Option
Teilenummer: E323425
Oberfläche: Schwarz eloxiert
Montage: Separat bestellt, vom Kunden montiert
Kompatible 15-Zoll Open Frame Monitore, z.B.: ET1537L
Maximale Dicke des Kundenpaneels: 14 mm
Eckenradius: R7,3 mm (x4 äußere Ecken)
Radius der inneren Ausschnitte: Maximal R15 mm (x4)

VORDERANSICHT (AUßENMAß DER BLENDE)
Gesamtbreite: 373,4 mm
Gesamthöhe: 301,4 mm

SEITENANSICHT (TIEFE)
Gesamttiefe: 4,5 mm

AUSSCHNITT DES KUNDENPANELS
Ausschnittbreite: 356,4 ±1,0 mm
Ausschnitthöhe: 284,4 ±1,0 mm
Horizontaler Abstand von der Mitte zur Kante: 116,0 mm (jeder Seite vom Mittelpunkt)
Vertikaler Abstand von der Mitte zur Kante: 116,0 mm (jeder Seite vom Mittelpunkt)

HALTERUNGSABSTAND
Horizontaler Halterungsabstand: 313,4 mm (für Halterungen in horizontaler Position)
Vertikaler Halterungsabstand: 324,4 mm (für Halterungen in horizontaler Position)

GESAMTES MONTAGEVOLLE
Breite mit vertikalen Halterungen: 396,4 mm
Höhe mit vertikalen Halterungen: 385,4 mm

MONTAGELÖCHER
Lochdurchmesser: Ø5,0 mm (x4)

BEFESTIGUNGSHINWEISE
Wenn das Paneelmaterial Holz ist:
– Ø4,5 mm Durchgangsbohrungen für M4-Schrauben oder keine Durchgangsbohrungen und Holzschrauben Ø4 mm verwenden

Wenn das Paneelmaterial Bleche ist:
– Versteckte Kopf-gewindebolzen M4 mit Muttern verwenden

HALTERUNGEN
Menge: 2
Im Lieferumfang der Frontmontage enthalten
Halterungsorientierung: Horizontal oder vertikal (Abmessungen für beide angegeben)

Diese Zeichnung definiert den Paneelausschnitt, das Muster der Montagelöcher, die gesamte Blendengröße, das Halterungsvolumen und die Anforderungen an die Befestigungselemente für die Installation eines Elo 15-Zoll Open Frame Monitors wie den ET1537L mit dem Frontmontage-Blende-Kit E323425.
