Este artículo explica cómo instalar, configurar y probar el Elo 2 x 20 Pantalla de Cliente (VFD) mirando hacia atrás usando el controlador OPOS en un sistema Windows 10.
ℹ Visión general
Estas instrucciones se aplican a los números de pieza de la Pantalla de Cliente (VFD) de Elo E001003 y E122426. Después de instalar el controlador OPOS, configurarás la pantalla, verificarás la comunicación y probarás la operación usando la utilidad de demostración OPOS incluida.
Estas instrucciones se aplican a los números de pieza de la Pantalla de Cliente (VFD) de Elo E001003 y E122426. Después de instalar el controlador OPOS, configurarás la pantalla, verificarás la comunicación y probarás la operación usando la utilidad de demostración OPOS incluida.
Requisitos
| Artículo | Requisito |
|---|---|
| Pantallas sostenidas | E001003 y E122426 |
| Sistema operativo | Windows 10 |
| Software | Paquete del controlador OPOS v1.7.0.0 |
Descargar el controlador OPOS
📦 Descargar paquete de controlador OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Una versión en PDF de estas instrucciones de instalación también está adjunta a este artículo de la Base de Conocimientos.
Instalar y configurar el controlador OPOS
- Descarga el paquete del controlador OPOS v1.7.0.0 y extrae el contenido a una carpeta en tu computadora.

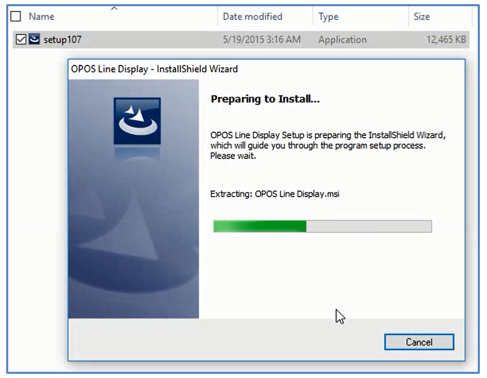

- Ejecuta Application setup107.exe.
-

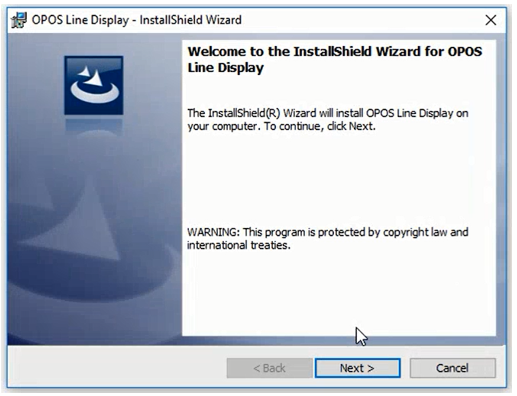

Sigue el asistente de instalación.
- Haz clic en Siguiente.

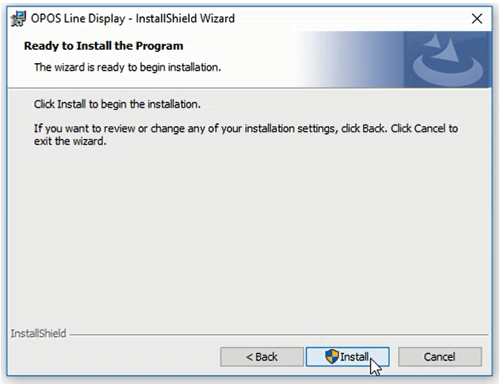

- Haz clic en Instalar.

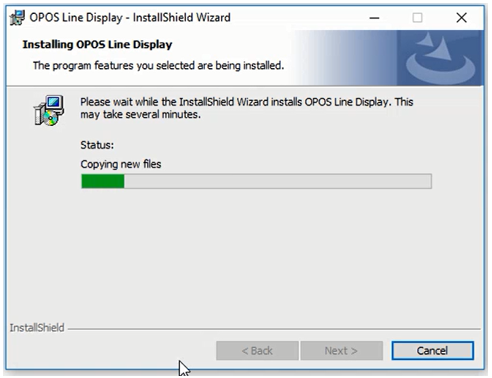

- Espera a que la instalación se complete.

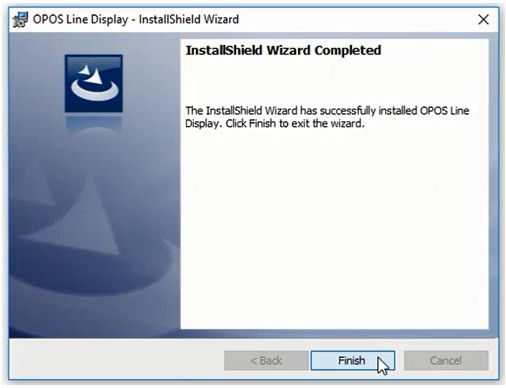

- Haz clic en Finalizar.
-

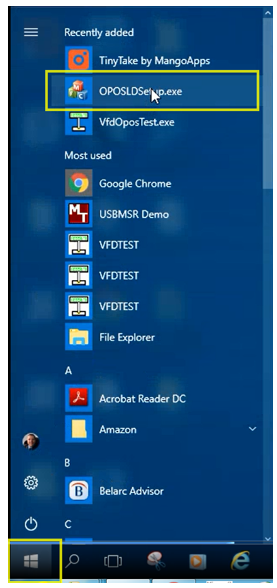

Lanza OPOSLDSetup.exe desde el Menú de Inicio de Windows. Alternativamente, navega a:
C:\Program Files (x86)\POS\OPOS Line Display
-

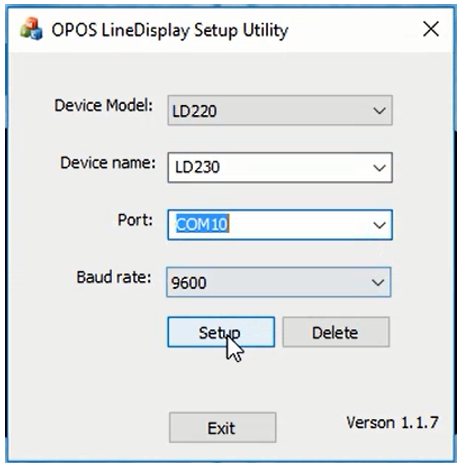

Configura la pantalla usando los siguientes ajustes:
Configuración Valor Modelo de dispositivo LD220 Nombre del dispositivo LD230 Puerto Selecciona el puerto COM asignado en el Administrador de dispositivos Velocidad de baudios 9600

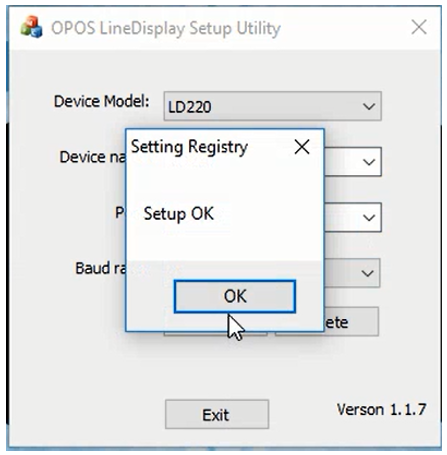

Haz clic en Configuración. - Cuando aparezca el mensaje Configuración OK, haz clic en OK.
-

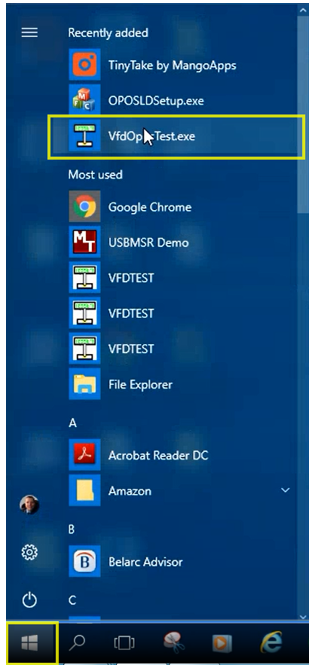

Lanza VfdOposTest.exe. Alternativamente, navega a:
C:\Program Files (x86)\POS\OPOS Line Display

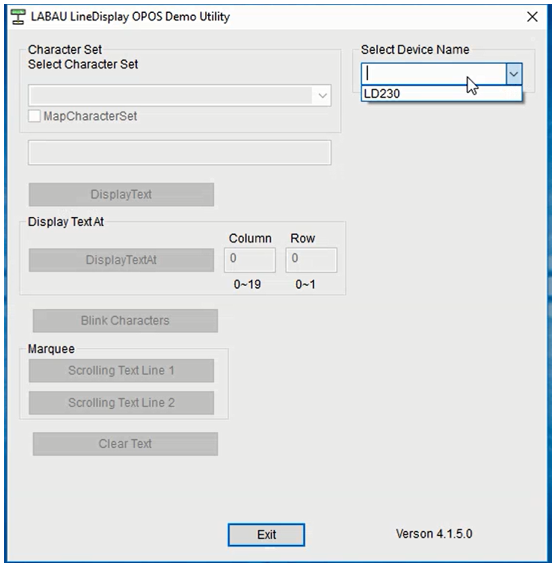

- Selecciona LD230 de la lista Seleccionar Nombre de Dispositivo.

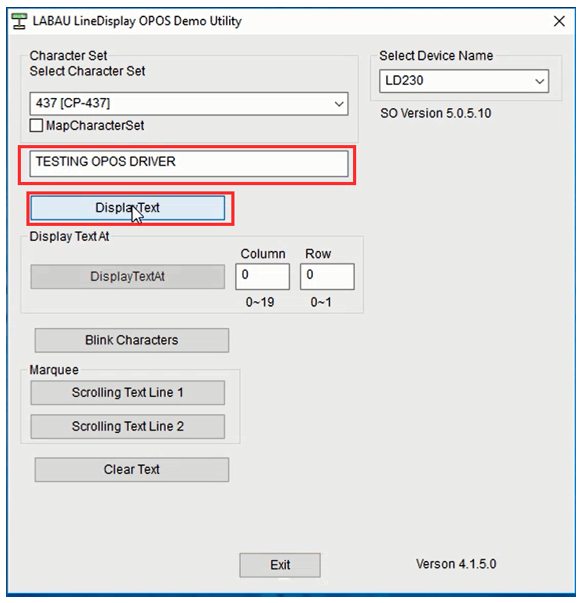

- Ingresa un mensaje en el cuadro de texto y haz clic en Mostrar Texto.

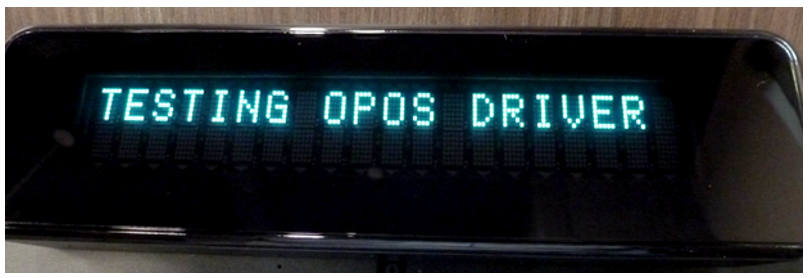

- Verifica que el mensaje aparezca en la pantalla VFD.
-

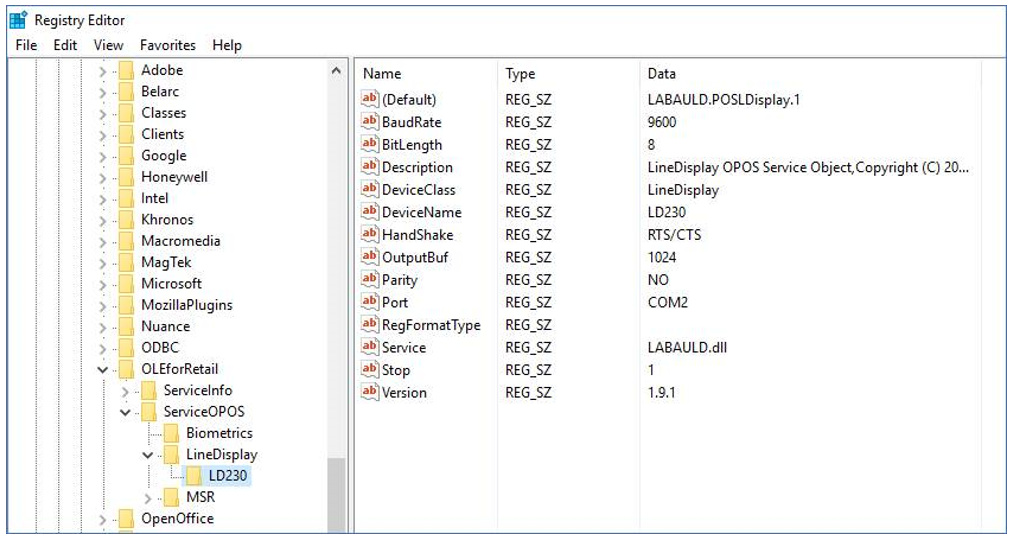

La configuración del registro de OPOS se puede ver en:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Solución de problemas
- Verifica que el puerto COM correcto esté seleccionado en la Utilidad de Configuración de Pantalla de Línea OPOS.
- Confirma que la velocidad de baudios esté configurada en 9600.
- Si el VFD no muestra texto, verifica la asignación del puerto COM en el Administrador de dispositivos de Windows.
- Reinicia la aplicación VFD después de realizar cambios en la configuración.
- Si la comunicación sigue fallando, desconecta y vuelve a conectar el VFD y repite el proceso de configuración.
💡 Consejo
Si el VFD no aparece en las utilidades OPOS, primero verifica la asignación del puerto COM en el Administrador de dispositivos de Windows. Un puerto COM incorrecto es la causa más común de fallas de comunicación después de la instalación del controlador.
Si el VFD no aparece en las utilidades OPOS, primero verifica la asignación del puerto COM en el Administrador de dispositivos de Windows. Un puerto COM incorrecto es la causa más común de fallas de comunicación después de la instalación del controlador.
