Este artículo proporciona las especificaciones para el Controlador USB Legacy 3000U

Vea la información a continuación para las especificaciones del Controlador USB Legacy 3000U

Tensión de Suministro y Corriente

• +5 Vdc, nominal (+4.35 a +5.25 Vdc)
• 50 mA, típico a +5 Vdc. La disipación de potencia promedio es de 0.25 W, típica
• La energía se obtiene del suministro de 5V en el conector USB. No se necesita una fuente de alimentación externa.
• El requisito total de ruido y ondulación debe ser menor de 100mV (p-p) para frecuencias inferiores a 1MHz, y menor de 50mV (p-p) para frecuencias superiores a 1MHz.

Interfaz
• USB de Alta Velocidad
• Compatible con Plug and Play

Modos de Operación
• Protocolo AccuTouch SmartSet
• Modos Inicial/Stream/ Untouch/ Habilitación del Eje Z

Resolución Táctil
• Aproximadamente 4096x4096, resolución de 12 bits

Tiempo de Conversión
• Aproximadamente 8.6 ms por conjunto de coordenadas

Fiabilidad
• MTBF mayor de 250,000 horas según MIL-HDBK-217-F2 utilizando el método de cálculo de estrés de partes para el entorno benigno del suelo con una temperatura ambiente de 25°C

Ambiental

Temperatura
• Operación: 0°C a 65°C
• Almacenamiento: -25°C a 85°C

Humedad
• Operación: 10% a 90% HR, no condensante
• Almacenamiento: 10% a 90% HR, no condensante

Altura de Operación
• Máximo 10,000 pies

Choque y Vibración
• Estándar ISTA 2A para choque
• Onda sinusoidal de tres ejes, 50Hz a 2kHz, 1G, 2 minutos/Octava con permanencia en resonancia

ESD
• Según EN 6100-4-2 1995: Nivel 4. Descarga por contacto 8kV, descarga por aire 15kV para el conector USB y de pantalla

Inflamabilidad
• El sustrato de la placa de circuito impreso tiene una clasificación de 94V0. Todos los componentes plásticos, como cabeceras y conectores, también están clasificados en 94V0.
• Además, el circuito está protegido por Polyswitches de Raychem, que son componentes reconocidos por UL.

Características Físicas

Construcción
• Diseño de montaje superficial de cuatro capas con plano de tierra interno para supresión de EMI

Dimensiones
• Ancho Total: 2.28 pulgadas (57.9 mm)
• Longitud Total: 3.50 pulgadas (88.9 mm)
• Altura Total: 0.65 pulgadas (16.5 mm)
• Todos los agujeros de montaje son orificios revestidos para conexión a tierra del chasis. Consulte los dibujos al final de este documento.

Conectores y Definiciones de Pines
• La configuración del conector permite que el controlador se coloque en línea entre la pantalla táctil y un hub USB o dispositivo host.

Conector de Salida USB
El conector USB, P2, es un receptáculo de la serie USB "B" como se especifica en la sección 6.5 de la especificación USB, versión 1.1. Los pines están numerados como se muestra en la figura a continuación.

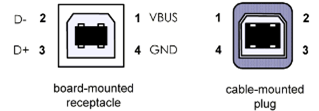

Figura 1. P2, cabezal montado en la placa USB y conector montado en el cable



Tabla 1. Números de pines del conector USB y nombres de señales



Conector de Pantalla Táctil
El conector de la pantalla táctil, P3, es un cabezal de una fila con cinco posiciones con pines cuadrados de 0.025 pulgadas espaciados a 0.100. P3 se acopla con el receptáculo en el cable de la pantalla táctil AccuTouch. Los pines están numerados como se muestra en la figura a continuación.
Figura 2. P3, cabezal montado en el cable de la pantalla táctil AccuTouch y conector montado en el cable

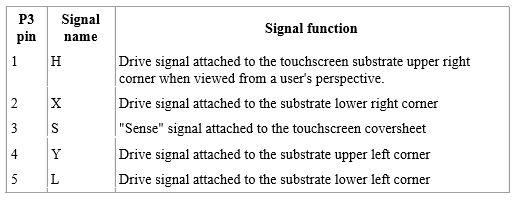

Tabla 2. Números de pines del conector de la pantalla táctil AccuTouch y descripciones de señales



Características de Diagnóstico del LED
El controlador CTR-300000-AT-USB-00 tiene dos indicadores LED de estado.
Un LED verde (D1) indica el estado del controlador de la siguiente manera:



Un segundo LED (D6) indica el estado USB de la siguiente manera:



Aprobaciones de Agencia
• Los controladores Elo son Componentes Reconocidos "CNR/USR" por UL para EE. UU. y Canadá, Categoría NWGQ2, Equipos de Tecnología de la Información Incluyendo Equipos Empresariales.
• Los controladores Elo están certificados como componentes TUV Bauart.
• El controlador 3000U ha pasado pruebas de cumplimiento bajo los límites de FCC Parte 15 Clase B con buen margen.
• Dependiendo de la aplicación, puede ser necesario prestar atención especial a la conexión a tierra y apantallamiento del sistema, y puede ser necesario aplicar cuentas supresoras de ferrita.

Dibujos
Huella

Vista Superior

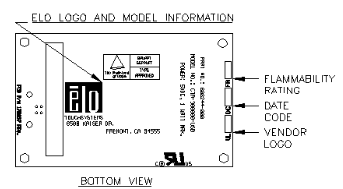

Vista Inferior


Vista Lateral


Nota: Los valores de la vista lateral representan dimensiones típicas.
