Este artículo detalla y explica cómo funciona la tecnología AccuTouch de Elo

Vea la información a continuación para una explicación de cómo funciona la tecnología AccuTouch.



Las Partes de una Pantalla Táctil

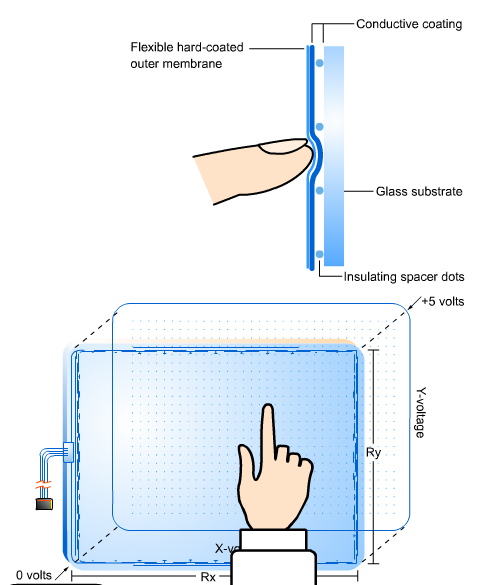

La pantalla táctil resistiva AccuTouch de cinco hilos utiliza un panel de vidrio con un recubrimiento resistivo uniforme. Una cubierta de poliéster grueso está suspendida de manera ajustada sobre la parte superior de un sustrato de vidrio, separada por pequeños puntos aislantes transparentes. La cubierta tiene un recubrimiento duro y duradero en el lado exterior y un recubrimiento conductor en el lado interior.

Qué Sucede Durante un Toque
Cuando se toca la pantalla, empuja el recubrimiento conductor de la cubierta contra el recubrimiento en el vidrio, haciendo contacto eléctrico. Los voltajes producidos son la representación analógica de la posición tocada.

Cómo el Controlador de la Pantalla Táctil Interpreta la Medición de la Pantalla
Cuando el controlador está esperando un toque, la capa resistiva de la pantalla táctil está sesgada a +5V a través de cuatro líneas de conducción, y la cubierta está aterrizada a través de una alta resistencia. Cuando la pantalla táctil no se está tocando, el voltaje en la cubierta es cero. El nivel de voltaje de la cubierta es continuamente convertido por el convertidor analógico a digital (ADC) y monitoreado por el microprocesador en el controlador.

Cuando se toca la pantalla táctil, el microprocesador detecta el aumento en el voltaje de la cubierta y comienza a convertir las coordenadas de la siguiente manera:

A    El microprocesador coloca el voltaje de conducción X en la pantalla táctil aplicando +5V a los pines H y X y aterrizando los pines Y y L. Un voltaje analógico proporcional a la posición X (horizontal) del toque aparece en la cubierta en el pin S del conector de la pantalla táctil. Este voltaje es digitalizado por el ADC y sometido a un algoritmo de promediado, luego almacenado para su transmisión al host.
B    A continuación, el microprocesador coloca el voltaje de conducción Y en la pantalla táctil aplicando +5V a los pines H y Y y aterrizando los pines X y L. Un voltaje analógico proporcional a la posición Y (vertical del toque) ahora aparece en la cubierta en el pin S del conector de la pantalla táctil. Esta señal es convertida y procesada como se describió anteriormente para la posición X.

Por qué el Algoritmo de Promediado es Importante
El algoritmo de promediado reduce el ruido resultante del rebote de contacto durante el contacto y la desconexión con la pantalla táctil. Se prueban muestras sucesivas de X e Y para determinar que sus valores no difieran más de un cierto rango. Si una o más muestras caen fuera de este rango, las muestras se descartan y el proceso se reinicia. Esto continúa hasta que varias muestras sucesivas de X (y luego muestras de Y) caen dentro del rango. El promedio de estos valores se utiliza como las coordenadas X e Y respectivamente.

Una vez que se obtienen muestras independientes de X e Y, se muestrean pares de coordenadas para eliminar los efectos del ruido. Si una muestra no cae dentro de un rango interno, todas las coordenadas X e Y se descartan y se reinicia la secuencia independiente de X e Y. Una vez que se han obtenido coordenadas aceptables, se determina una coordenada promedio y se comunica al procesador host.

Alineación de Video
Los valores de X e Y son similares a coordenadas cartesianas, con X aumentando de izquierda a derecha y Y aumentando de abajo hacia arriba. Estas coordenadas absolutas son arbitrarias y no están escaladas, y variarán ligeramente de pantalla táctil a pantalla táctil. El controlador AccuTouch se puede calibrar para la alineación de video. Esto alinea el sistema de coordenadas de la pantalla táctil con la imagen de la pantalla, reorienta cada eje y escala las coordenadas antes de que sean transmitidas a la computadora host.

Las Mediciones de los Ejes X e Y se Originan del Vidrio
La tecnología AccuTouch de cinco hilos utiliza el sustrato de vidrio inferior para las mediciones de los ejes X e Y. La cubierta flexible actúa únicamente como una sonda de medición de voltaje. Esto significa que la pantalla táctil seguirá funcionando correctamente incluso con no uniformidad en el recubrimiento conductor de la cubierta. El resultado es una pantalla táctil precisa, duradera y confiable que ofrece un funcionamiento libre de deriva.
