Este artículo proporciona información sobre Elo P/N: E413396, Kit de Adaptador POE 4.0

A continuación se presenta información para Elo P/N: E413396, Kit de Adaptador POE 4.0

El módulo PoE (Power Over Ethernet) soporta salida de CC con un rango de 20V y funcionalidad Ethernet. La potencia es de 25.5W típico. La tecnología incorpora energía eléctrica en una línea de datos LAN, lo que permite la entrega de potencia operativa además de permitir la comunicación de datos a través de terminales en una infraestructura de cableado estándar.

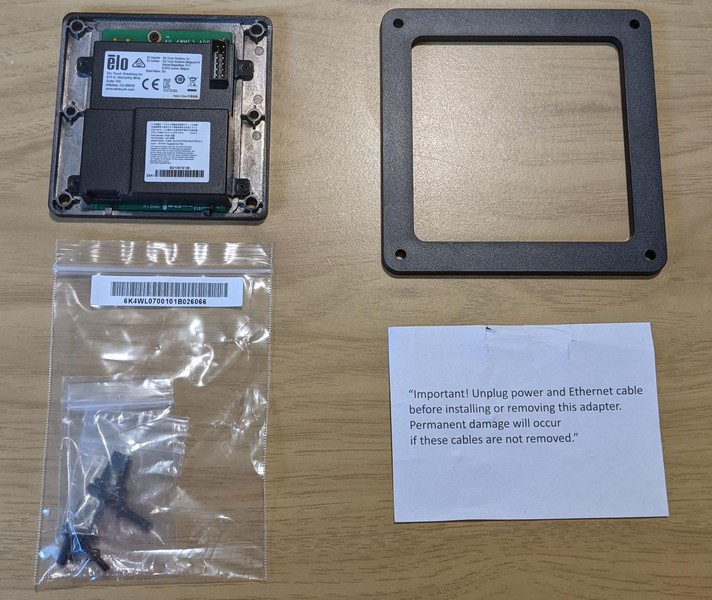

Contenido del Kit
Este kit incluye todas las piezas que se enumeran a continuación:

1. 1x Guía de Instalación Rápida (E988344 QIG, i-series 4.0 POE)
2. 2x tornillos M3x8mm (cabeza plana, en una bolsa ziplock, etiquetados)
3. 4x tornillos M4x12mm (cabeza plana, en una bolsa ziplock, etiquetados)
4. 4x tornillos M4x12mm (cabeza pan, en una bolsa ziplock, etiquetados)

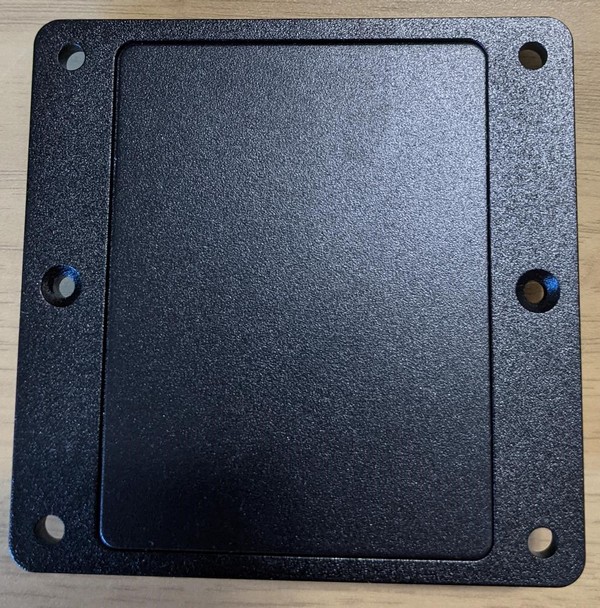

5. 1x espaciador POE
6. Etiqueta de advertencia de conexión en caliente “¡Importante! Desconecte el cable de alimentación y el cable Ethernet antes de instalar o retirar este adaptador. Se producirá daño permanente si no se retiran estos cables.”

Especificaciones

• Estándares
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u, 100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Medios de Transmisión,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• Eficiencia
  • Eficiencia de la fuente de alimentación aislada 85%
• Temperatura
  • Temperatura Operativa (Independiente de la altitud): 0°C a 40°C
  • Temperatura No Operativa (Independiente de la altitud): -20°C a 70°C
  • Protección +/-15KV de aislamiento Ethernet para protección ESD/Sobrevoltaje, protección OTP, SCP, OCP Aislamiento, 1500Vrms

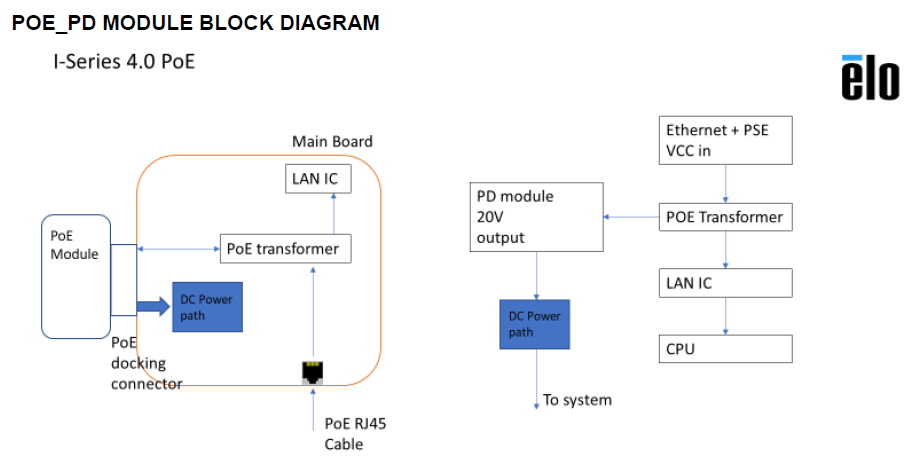

Diagrama de Bloque PoE

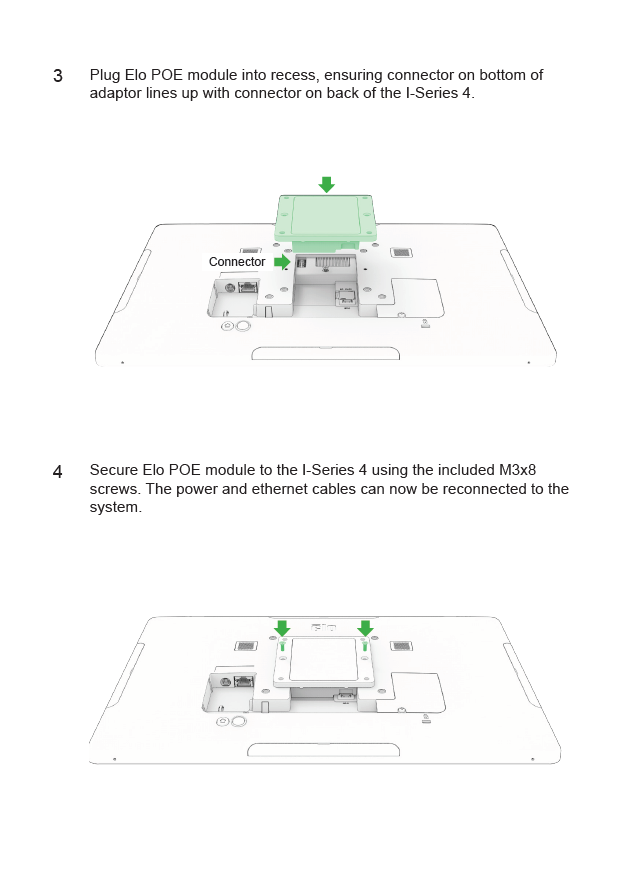

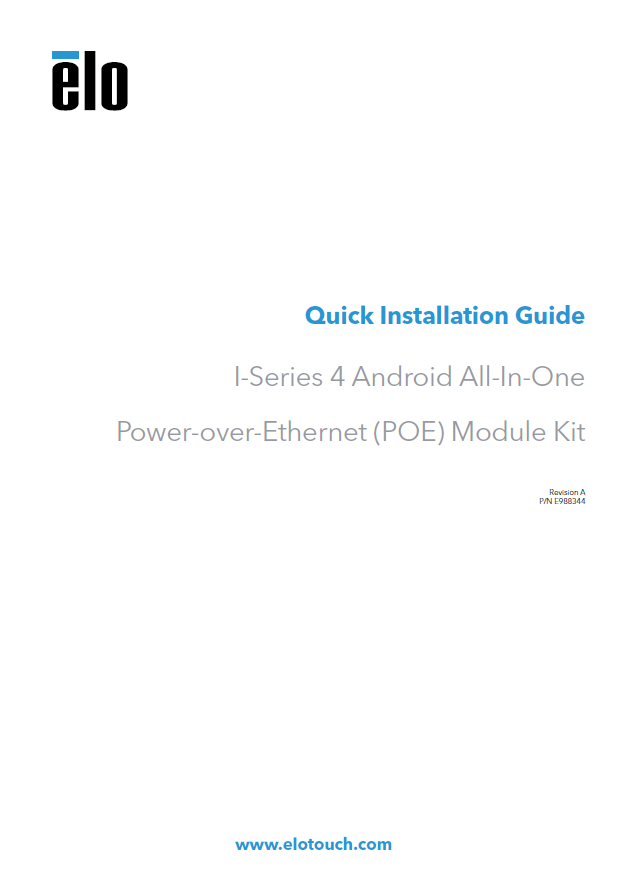

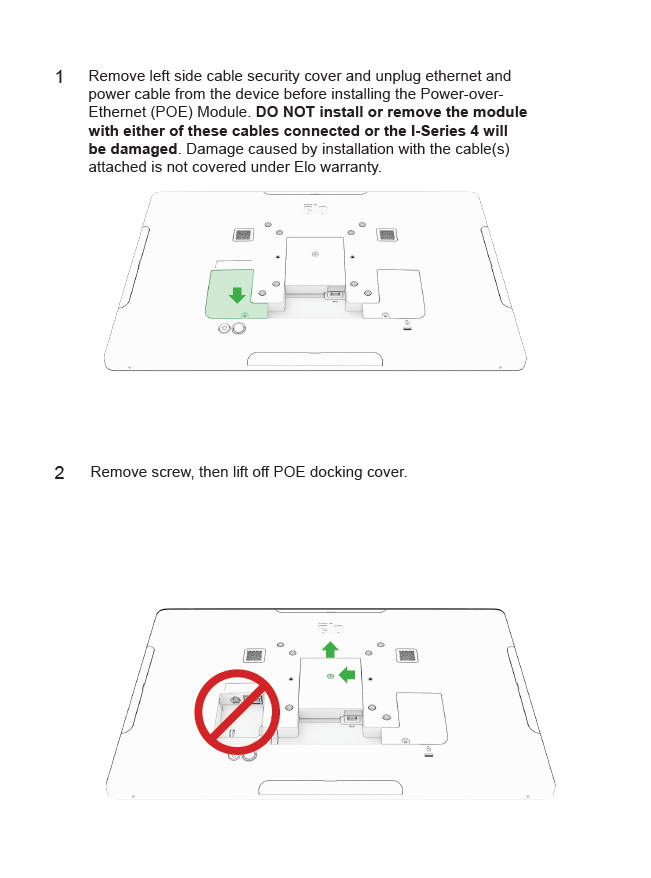

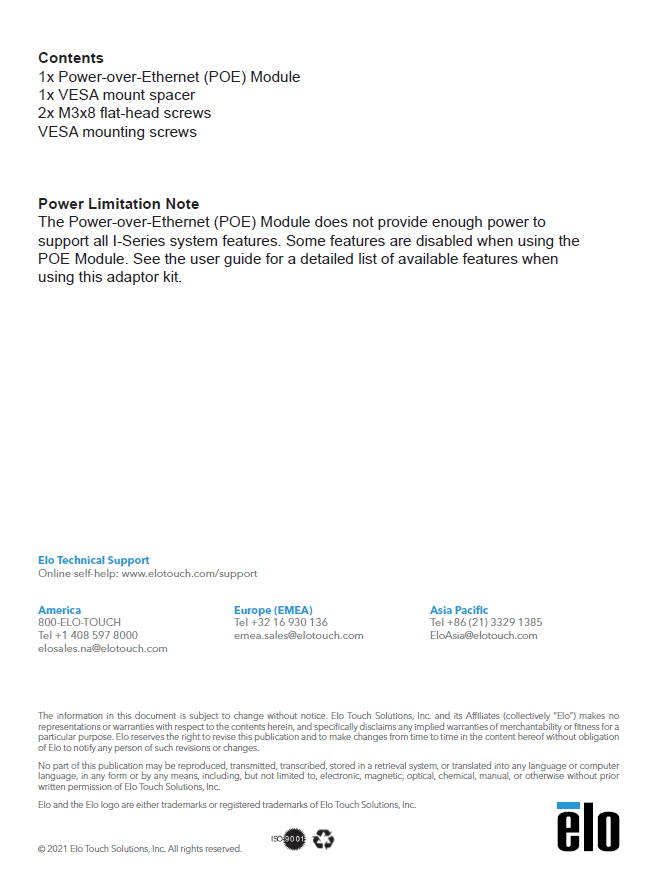

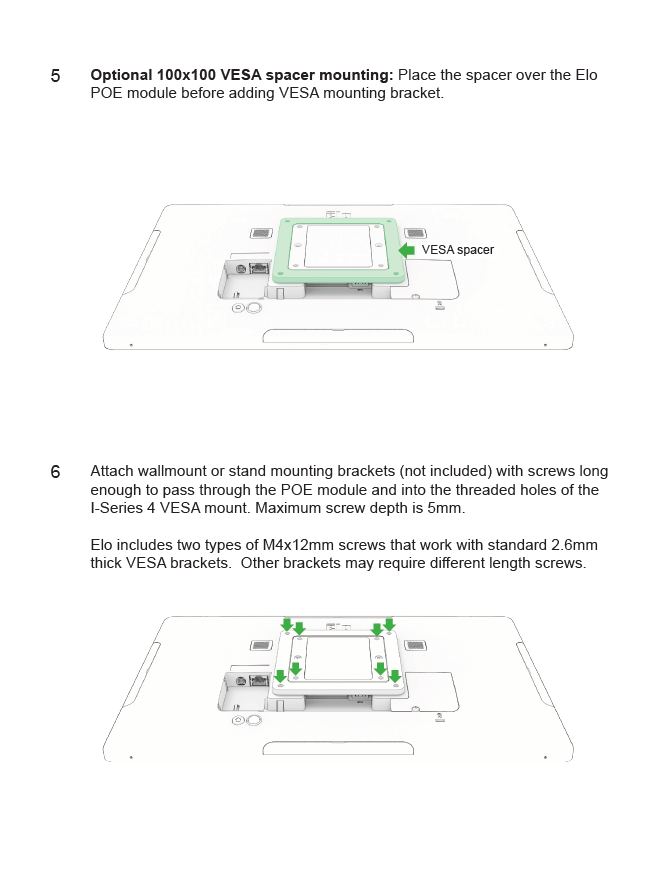

Guía de Instalación Rápida

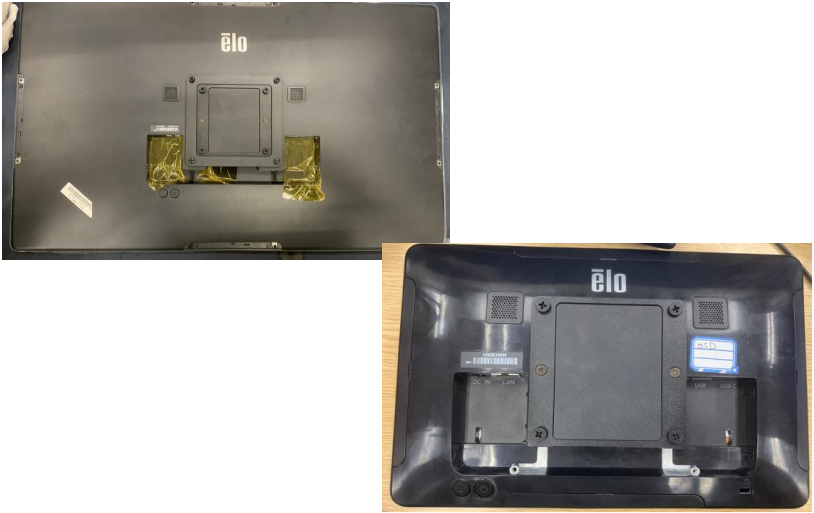

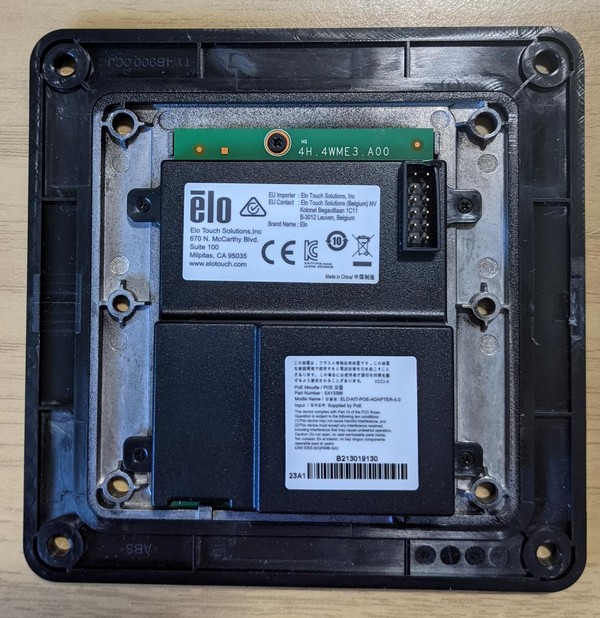

Fotos
