Directrices de Integración: Sellado de Pantallas Táctiles PCAP
La integración adecuada de pantallas táctiles Proyectadas Capacitiva (PCAP) de Elo — Ahora parte de Zebra Technologies permite la creación de sellos robustos a prueba de polvo y agua. Dependiendo de su diseño y métodos de integración, los sellos pueden ser diseñados para cumplir con los estándares NEMA 4, NEMA 12 e IP65.
Reglas Críticas de Colocación y Materiales:
- El sello o junta nunca debe entrar en contacto con el área activa de la pantalla táctil. Debe aplicarse solo alrededor de la región del borde inactivo del vidrio de cobertura para evitar activaciones erróneas.
- Siempre use materiales no conductores para el sellado.
- Evite elastómeros vulcanizados con azufre. El azufre puede atacar químicamente y degradar el patrón de electrodos de plata dentro del sensor de la pantalla táctil.
Recomendaciones de Material para Juntas
Al diseñar barreras a prueba de polvo o agua, se recomiendan las siguientes especificaciones de materiales para asegurar un rendimiento a largo plazo:
| Tipo de Sello | Materiales Recomendados | Detalles de Aplicación |
|---|---|---|
| Sello de Polvo y Suciedad | Juntas de espuma de celdas abiertas. | Aplicadas ligeramente entre la pantalla táctil y el marco frontal. |
| Sello a Prueba de Agua | Silicona, poliuretano y poliolefinas saturadas (entrecruzadas utilizando irradiación de alta energía, peróxido u otro entrecruzamiento químico). | Juntas de elastómero aplicadas a la región del borde inactivo del vidrio de cobertura para prevenir la entrada de líquidos. |
Sellado para Clasificaciones IP Específicas

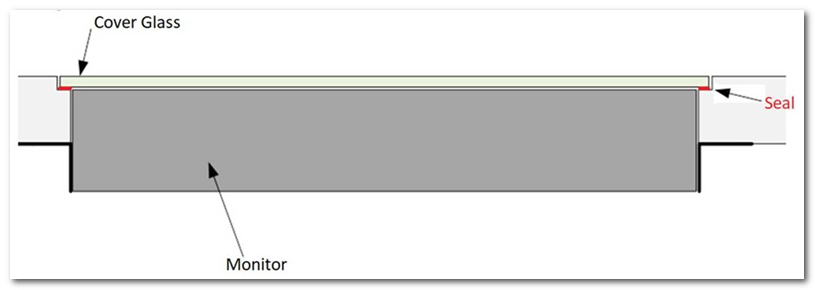

Si su aplicación requiere una clasificación IP alta específica (por ejemplo, quioscos al aire libre o entornos industriales), Elo recomienda utilizar una capa protectora frontal de vidrio de cobertura con un grosor de hasta 6 mm.
- Instale la capa protectora frontal de vidrio de cobertura (de hasta 6 mm de grosor) sobre el sensor táctil.
- Acceda al menú de Pantalla en Pantalla (OSD) del monitor y habilite la configuración "Toque a Través".
- Selle el vidrio de cobertura directamente a su marco de la caja para finalizar la barrera de protección.
```
