Este artículo proporciona especificaciones para P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP

Abajo se encuentran las especificaciones para Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP.

E583090

• Descripción: Cable de video DVI-D a DisplayPort de 1.8m
• El cable DVI-D a DisplayPort deberá incluir dos tipos de conectores en el cable. Un lado será un conector macho DVI-D estándar (Dual Link) y el otro lado un conector macho DisplayPort 1.2 estándar.
• Longitud: 1.8m (6 pies)
• Color: Negro
• Todos los cables y conectores deberán cumplir con PC-99

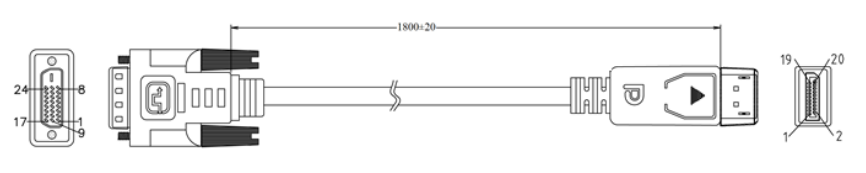

Dibujos:

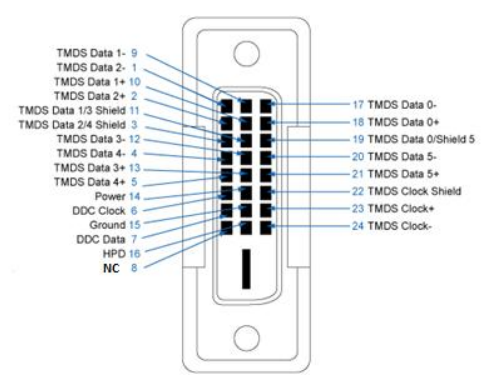

El diagrama de cableado DVI-D (Dual Link) será el siguiente:

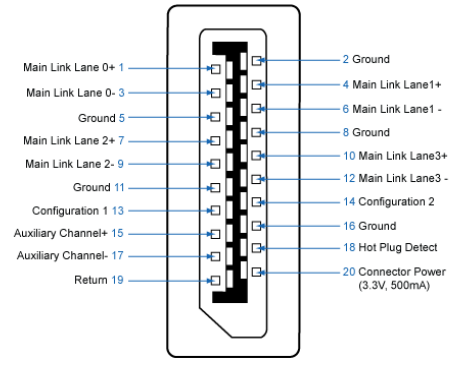

El diagrama de cableado estándar DisplayPort 1.2 será el siguiente:
