Este artículo proporciona pasos para probar el GPIO en los dispositivos I-Series 4.0 de Elo para Android.

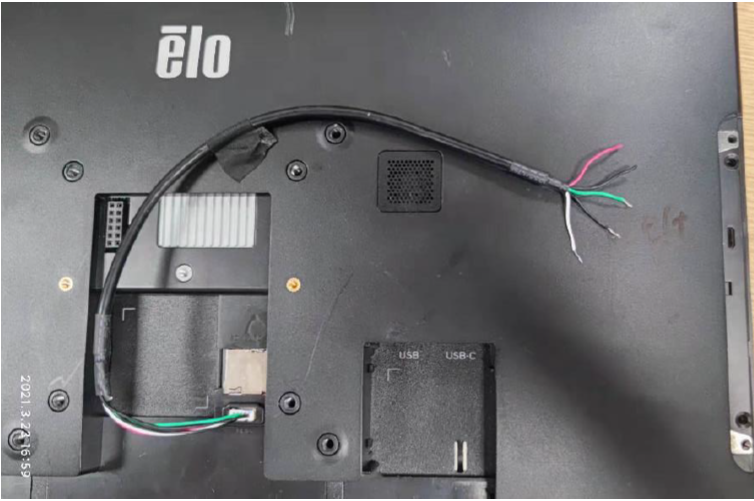

- Usando el Kit de Cable GPIO: P/N: E211544 o cable similar. Inicie la aplicación ELO Peripheral Test e inserte el cable GPIO en la conexión GPIO en la parte posterior del dispositivo I-Series 4.0.
| Paso | Acción | Resultado Esperado |
|---|---|---|
| a | Conectar el cable blanco al cable negro | GPIO81 debería bajar a bajo |
| b | Conectar el cable verde al cable negro | GPIO82 debería bajar a bajo |
| c | Medir el voltaje en el cable rojo | Debería leer 5V |
| d | Configurar la salida GPIO80 a bajo | El voltaje debería bajar a 0V |
