Este artículo proporciona información y dibujos para Elo P/N: E160104, soporte de mesa para 1002L y 10i

Información y dibujos para Elo P/N: E160104, soporte de mesa para 1002L y 10i

Detalle de la pieza: E160104: ELO-STAND-10.1IN-GY-R
Descripción de la pieza: Soporte de mesa para 1002L y 10i

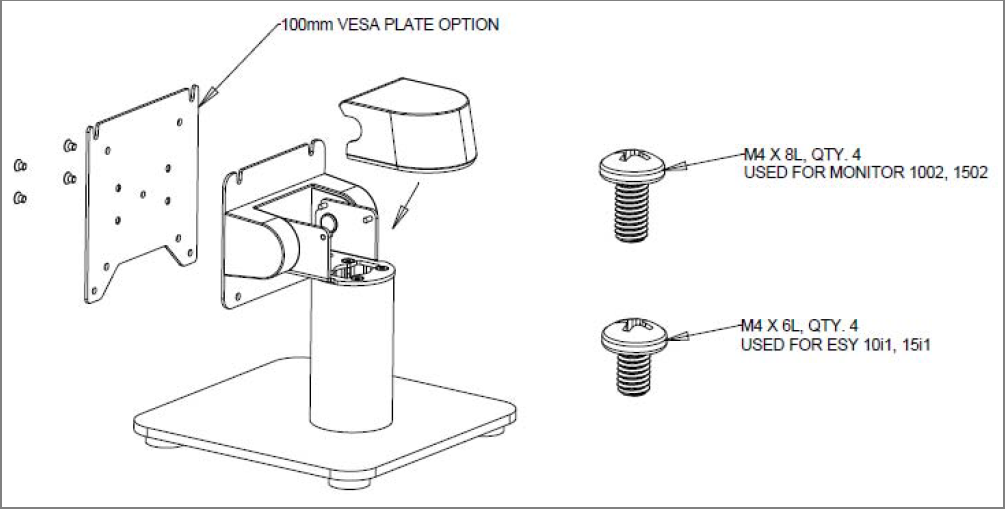

Los siguientes componentes están incluidos en el kit:

• 1x soporte de mesa con placa VESA de 100mm.
• 4x tornillos Philips Pan-Head M4 X 6L, negro
• 1x deshidratante
• 4x tornillos Philips Pan-Head M4 X 8L, negro en bolsa separada en el kit
• 1x folleto de instrucciones de ensamblaje

El ángulo de inclinación de los soportes será de -10° / +90 ° ± 2 °
Peso (sin caja) = 4.5 lbs (2.04117 kg)

Dibujos

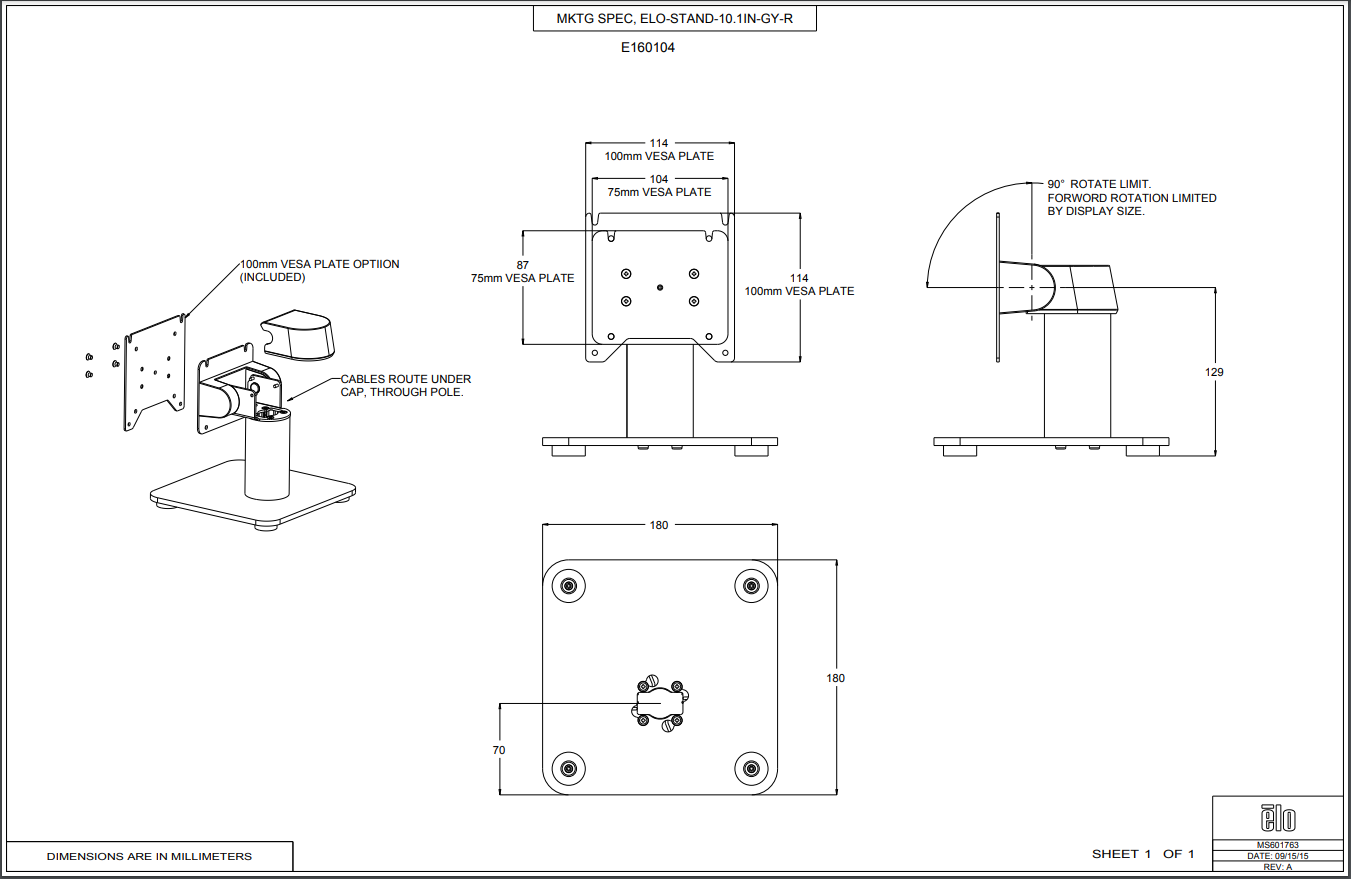

• Dibujo 2-Dimensional (.pdf formato)
• CAD 3-D (.stp formato)

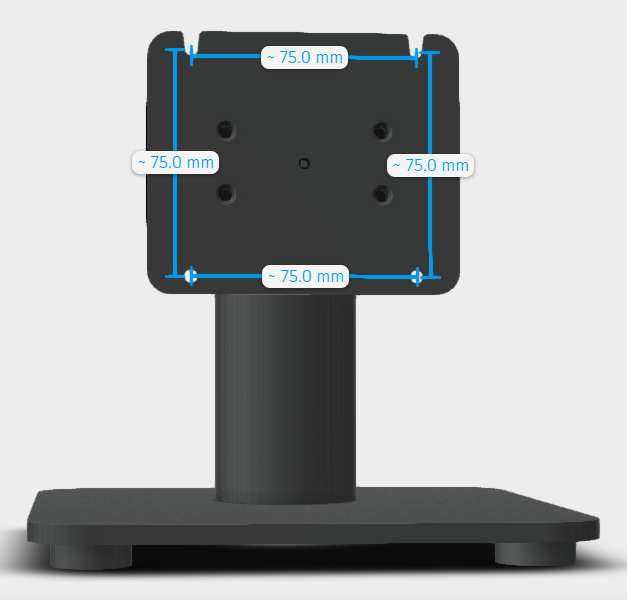

Patrón de Montaje VESA = 75mm (a menos que se agregue la opción de placa VESA de 100mm)

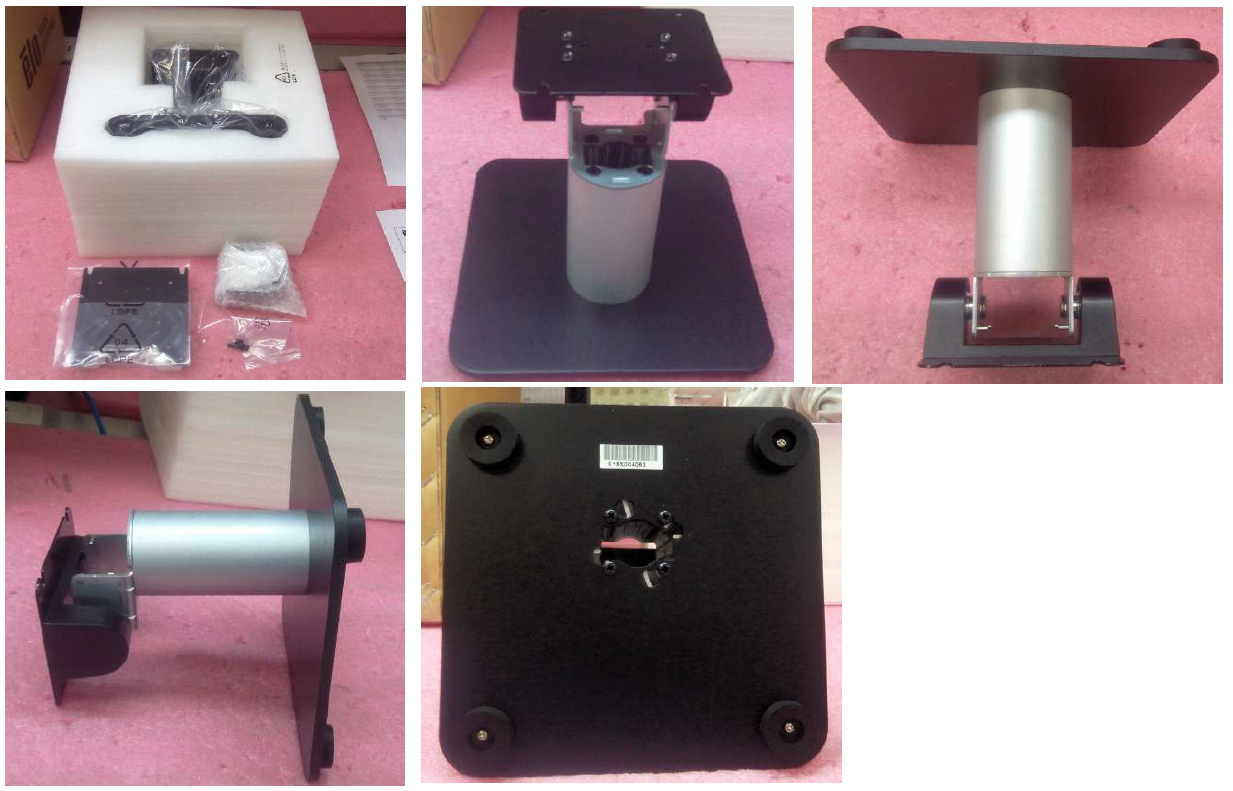

Fotos
