Este artículo describe cómo acceder a la memoria (RAM) del sistema POS Elo E-Series 2

Los sistemas E-Series 2 son actualizables a un máximo de 8GB (4GB en la primera ranura y 4GB en la segunda ranura).

Especificaciones de Memoria

• Configuración predeterminada para Memoria (RAM) en Sistemas EloPOS:
  • 4GB 2666MHz DDR4 SO-DIMM en 1 de 2 ranuras

Números de Parte de Memoria

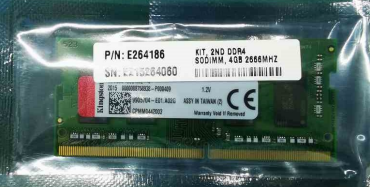

• Memoria SO-DIMM DDR4 de 4GB 2666 MHz - Elo P/N: E264186
  • (Expandible hasta un máximo de 8GB en 2 ranuras)

Módulos de memoria probados:

• Smart Modular Technologies: ST5126SO451693-SC

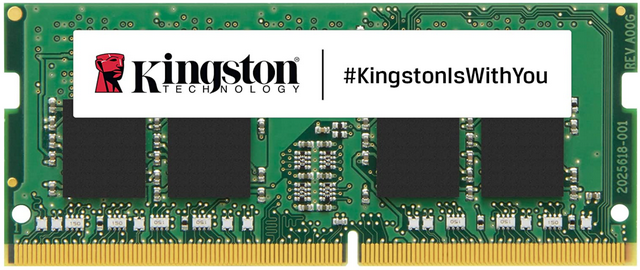

• Kingston: CBD26D4S9S1KC-4

Pasos
Para acceder a la memoria (RAM) sigue los siguientes pasos:

1. Desconecta la energía de la unidad y coloca con la cara hacia abajo en una superficie protectora.

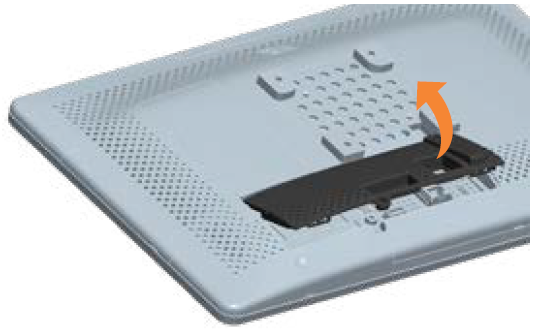

2. Retira y conserva el tornillo Philips y el panel de acceso inferior.

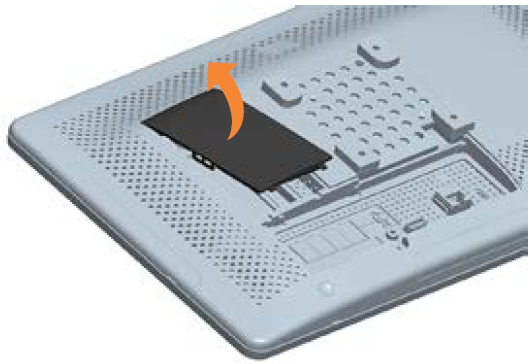

3. Retira y guarda la cubierta DDR.

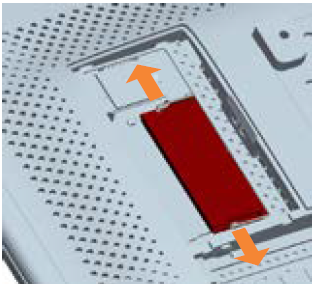

4. Para retirar los módulos de memoria existentes, tira de los pestañas a cada lado hacia afuera y el módulo se elevará.

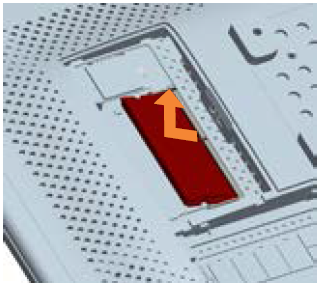

5. Inserta el primer módulo de memoria en la ranura trasera en un ángulo y luego presiona hacia abajo para bloquearlo en su lugar. Reemplaza la cubierta DDR y la cubierta del cable.

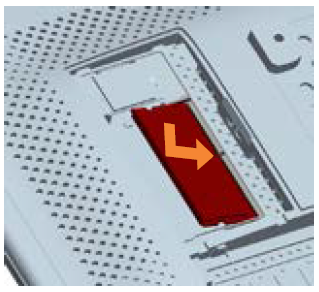

6. Inserta el segundo módulo de memoria en la ranura trasera en un ángulo y luego presiona hacia abajo para bloquearlo en su lugar. Reemplaza la cubierta DDR y la cubierta del cable.
