Este artículo proporciona información sobre cómo ensamblar y configurar el Kit de Conferencia Elo

Guía de Instalación Rápida de Hardware del Kit de Conferencia Elo

Qué Incluye

• Cámara de Conferencia
• Módulo de Computadora i5 con Windows 10 y Aplicaciones
• 2x Lápiz Activo 2x Lápiz Pasivo
• Tarjetas de Licencia de Software para Bandeja de Lápices
• Hub Elo

Otros Accesorios
Módulo de Computadora - 4x tornillos M6x50, 4x tornillos M8x50, 4x Separadores | Bandeja de Lápices - 2x tornillos de mariposa | Cámara de Conferencia - 2x tornillos de mariposa | Hub Elo - Guía de Referencia, Placa Receptora con 4x tornillos, 2x cubiertas de bandeja de acoplamiento con 3x tornillos, Cable CAT6 de 5 metros, 1x Cable HDMI, 1x Cable USB C & adaptador de Tipo C a A, 2x Soportes de Bloqueo de Cable con 2x Tornillos

Lo que se Necesita
Pantalla Elo compatible, soporte de pared o base con VESA de 600x600 o 400x400, destornillador de cabeza Philips corto

Pasos de Instalación de Hardware
Nota: Lea toda la guía antes de comenzar la instalación para planificar la ubicación de montaje, el enrutamiento del cable y la colocación del hub. Elo ofrece recomendaciones sobre cómo planificar el montaje de la pantalla, el enrutamiento del cable, la ubicación de la cámara y la posición de la mesa de conferencias en la Guía de Solución de Colaboración de Elo disponible en línea en www.elotouch.com
Escanee el código QR para ver el sitio web:



1. Instalar Módulo de Computadora Elo (ECM)

A. Desempaque la pantalla y colóquela cuidadosamente boca abajo en la mesa. (No levantar por los altavoces ni reposar la pantalla sobre los altavoces.)

B. Desatornille y retire la cubierta de la bandeja de acoplamiento (ECM) en la parte posterior de la pantalla.


C. Desempaque el ECM de la caja del kit de huddle. (Asegúrese de guardar las dos tarjetas de licencia incluidas.)

D. Coloque el ECM sobre las guías en la parte trasera de la pantalla y deslícelo hacia atrás para asentar el conector.



E. Apriete el tornillo de seguridad en la parte frontal del ECM.



2. Instalar Placa Receptora del Hub Elo

A. Retire los tres tornillos de la cubierta en blanco de la placa receptora de la parte posterior de la pantalla y descarte la cubierta.



B. Desempaque la Placa Receptora, nuevas cubiertas de Placa Receptora 5553 y 6553 y tornillos de la caja del kit de conferencias.

C. Seleccione una nueva cubierta de placa receptora para la pantalla 5553L o 6553L y monte la Placa Receptora en ella con los tornillos proporcionados. Use la cubierta marcada “55” para la 5553L y la cubierta marcada “65” para la 6553L.



D. Conecte la placa receptora (con la cubierta adjunta) al conector de acoplamiento en la pantalla. Asegure la cubierta de la placa receptora con los tres tornillos.



3. Instalar Cámara de Conferencia

A. Desempaque la Cámara de Conferencia de la caja del Kit de Conferencia.

B. Elija una ubicación de montaje – arriba, abajo, o cualquiera de los lados. NOTA: Si monta la cámara en la parte inferior de la pantalla, instale la cámara después de montarla en la pared. También tenga en cuenta que la bandeja de lápices no se puede usar en esta configuración.

C. Retire la cubierta del puerto Elo Edge Connect™ de la ubicación elegida.



D. Conecte la cámara de conferencia al puerto Elo Edge Connect. Asegúrese de que el conector USB de la cámara se alinee con el conector en la pantalla IDS.



E. Asegure la cámara a la pantalla insertando y apretando los tornillos de mariposa largos a ambos lados.

F. Conecte el cable de 2.5mm de jack de barril entre la cámara y la conexión más cercana etiquetada “CAMERA” en la parte posterior de la pantalla IDS.



G. Asegúrese de que el sensor de imagen esté orientado de manera que la flecha apunte hacia arriba girando en sentido horario o antihorario según sea necesario. (Para montaje en la parte inferior, la flecha debe apuntar hacia abajo)



4. Instalar Bandeja de Lápices

A. Desempaque la bandeja de lápices de la caja del kit de huddle.



B. Retire la cubierta del puerto Elo Edge ConnectTM inferior.

C. Asegure la bandeja de lápices a la pantalla insertando y apretando los tornillos de mariposa de la bandeja de lápices a ambos lados del soporte.

D. Coloque el lápiz que va a usar en la bandeja. (Use lápiz activo para pantallas PCAP y lápiz pasivo para pantallas IR.)

5. Montar Pantalla Interactiva

A. Monte la pantalla en la pared utilizando el soporte de pared de bajo perfil de Elo o un soporte de pared de terceros siguiendo las instrucciones proporcionadas con el soporte. (Algunos sistemas de montaje de terceros pueden requerir separadores de 15 mm y tornillos de montaje más largos (M6x50mm o M8x50mm) incluidos en el kit de huddle para evitar interferencias con el ECM.)



6. Instalar Hub Elo™

A. Desempaque el hub de conferencia y los accesorios de la caja del kit de conferencia.
NOTA: Se proporciona un solo cable CAT6 para la conexión directa del hub a la pantalla. Se pueden agregar hardware de interconexión CAT6 adicional según sea necesario (consulte el Manual del Usuario del Hub Elo para ejemplos). La longitud total del enrutamiento de cables no debe exceder de 35 metros.

B. Conecte un lado del cable CAT6 a la placa receptora del Hub Elo en la pantalla.

C. Enrute el cable CAT6 hacia el Hub Elo colocado en la mesa y conéctelo.

D. Conecte los cables HDMI y USB-C proporcionados al Hub Elo y adjunte los soportes de bloqueo con tornillos para asegurar los cables al Hub Elo. Los cables se utilizan para la conexión de dispositivos.



7. Conectar Cables y Encender el Sistema

A. Conecte un cable ethernet al ECM para internet (Recomendado). Para conexión inalámbrica, instale las antenas WiFi en el ECM.



B. Conecte el cable de alimentación AC que se encuentra en la caja de accesorios de la pantalla Elo.



C. Abra la cubierta lateral de la pantalla y encienda el sistema.




Guía de Instalación Rápida de Software del Kit de Conferencia Elo

1. Configurar Pantalla y ECM

A. Siga las instrucciones en pantalla para seleccionar idioma de OSD y configurar hora / zona horaria.

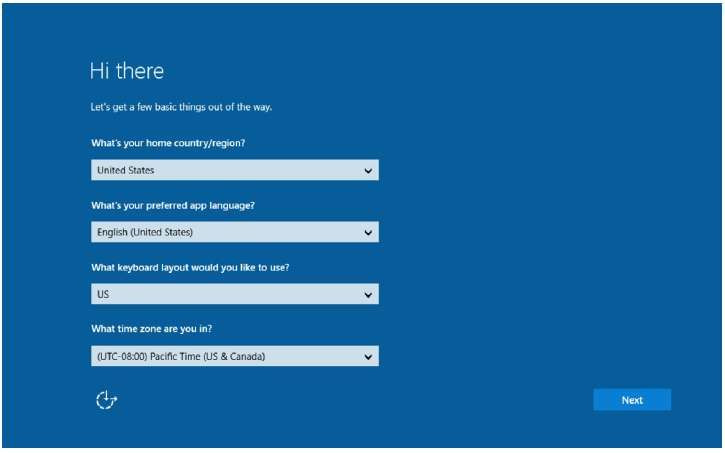

B. Siga las instrucciones en pantalla de Windows para completar la configuración de Windows. Esto se puede hacer con el
teclado táctil en pantalla o con teclado/rato USB conectado a través del puerto USB en el lado de la
pantalla.

Nota: La computadora debe estar conectada a internet para registrar el software.



2. Instalar Software de Reuniones
Por ejemplo: Instalando Microsoft Teams

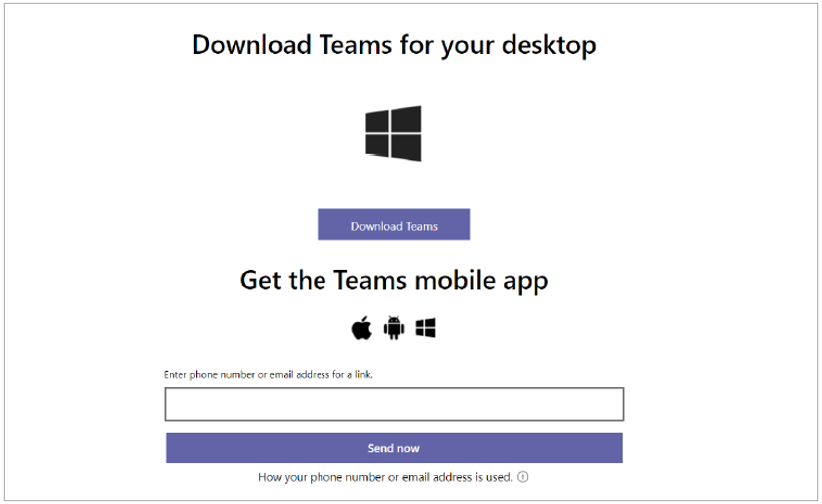

A. Abra un navegador y vaya a https://teams.microsoft.com/downloads

B. Descargue y abra la aplicación de instalación de Teams.

C. Siga las instrucciones para instalar Microsoft Teams.

D. Si está instalando otra aplicación de conferencia web como Zoom o Cisco Webex, descargue
y siga las instrucciones para instalar esa aplicación.

E. Designe el hardware de Elo como sus fuentes:
i. Altavoz = Altavoz con Cancelación de Eco
ii. Micrófono = Altavoz del Hub Elo
iii. Cámara = Cámara de Conferencia Elo


3. Registrar Licencia Qwizdom Oktopus (software de pizarra)

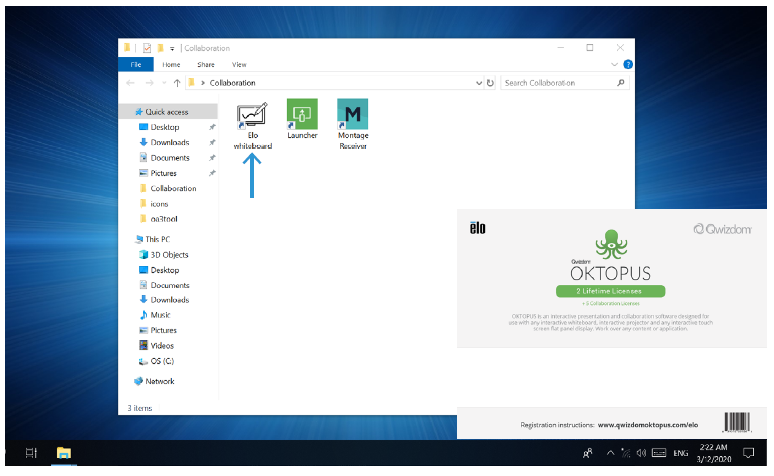

A. Abra la aplicación Elo Whiteboard que se encuentra en la carpeta de Colaboración en el escritorio.

B. Siga las instrucciones en pantalla.

C. Use la tarjeta de licencia guardada de la caja del kit de huddle.

D. La guía del usuario de Oktopus se puede encontrar en https://qwizdomoktopus.com/user-guide



4. Registrar Licencias de DisplayNote Montage y Launcher
(Presentación Inalámbrica y Organizador de Aplicaciones de Reuniones)

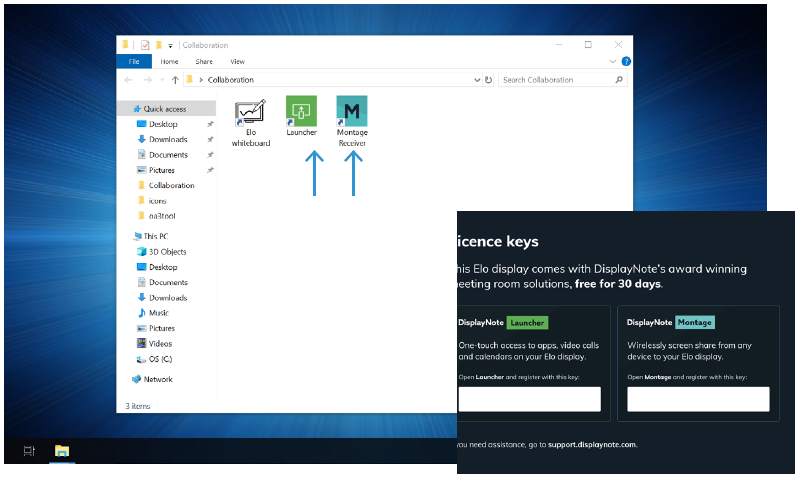

A. Abra las aplicaciones DisplayNote que se encuentran en la carpeta de Colaboración en el escritorio.

B. Siga las instrucciones en pantalla.

C. Use la tarjeta de licencia guardada de la caja del kit de huddle.

D. Configure el Launcher para incluir las aplicaciones deseadas con instrucciones que se encuentran en
https://www.displaynote.com/solutions/launcher

E. La información de Montage se puede encontrar en
https://www.displaynote.com/solutions/montage

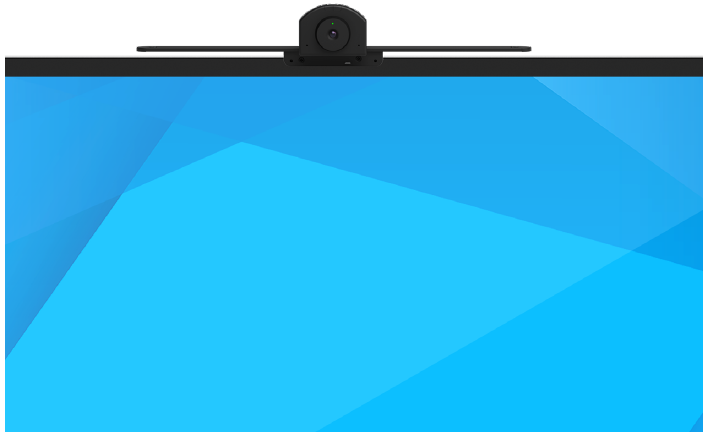

5. Completar Configuración de la Cámara de Conferencia

A. Inicie su software de reunión y habilite la cámara en el software de reunión.

B. El indicador de actividad verde se iluminará cada vez que la cámara web esté en uso.

C. Si está montada en la parte superior o inferior, deslice la cámara izquierda/derecha y ajuste según sea necesario para el área de visualización deseada.

D. Si está montada en el lado, deslice la cámara arriba/abajo y ajústela al centro según sea necesario para el área de visualización deseada.

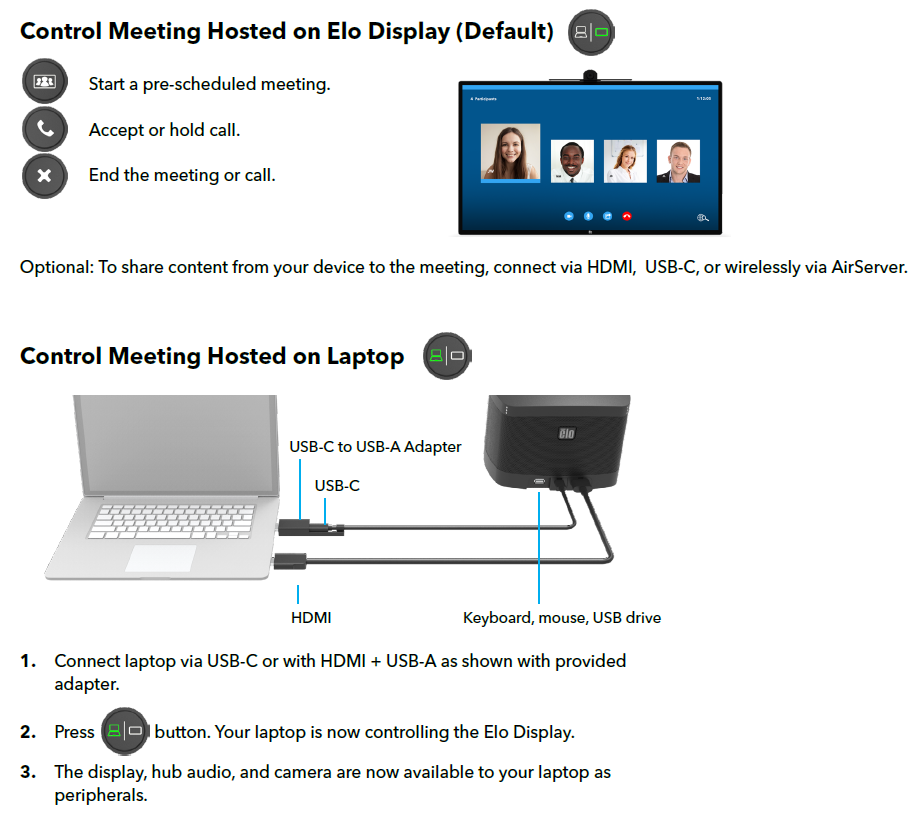

6. Configuración del Hub Elo

A. Asegúrese de que su software de reunión esté abierto para habilitar toda la funcionalidad del Hub Elo.

B. Use los botones en la parte superior del Hub Elo para iniciar, detener y silenciar la reunión
