Este artículo lista los dibujos dimensionales para la placa de control 2521

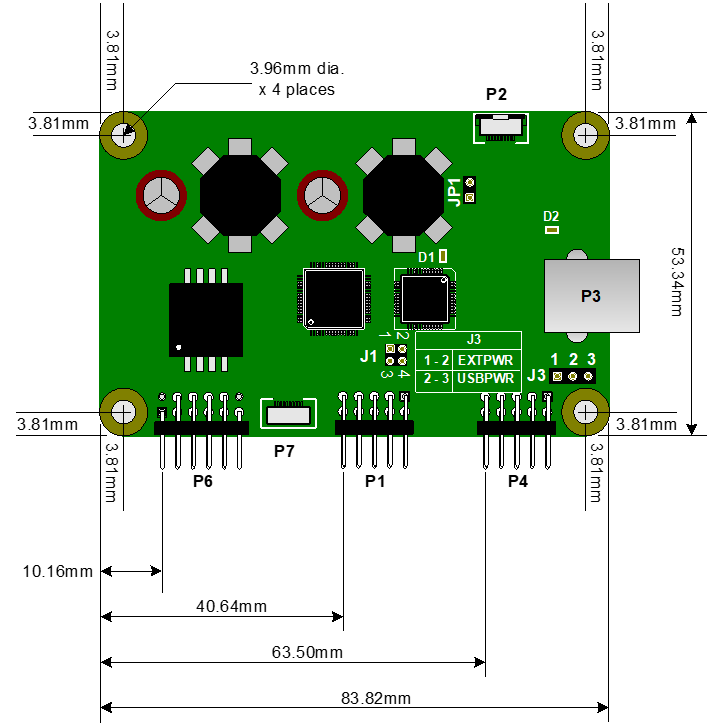

Dimensiones Y:
Dimensiones Z:
- Altura máxima sobre la parte superior de la PCB: 9.5mm
- Altura máxima del componente sobre la parte inferior de la PCB: 2.54mm
- Altura máxima de toda la placa: 13.8mm (13.1 típica)
Vea información adicional y documentación para la placa de control 2521 en este artículo de conocimiento .
