Configurando el escáner de códigos de barras Honeywell N3680 / 1ra Gen 2D (E926356) para modo de presentación y teclado
Público: Público / Clientes de Elo, Técnicos de Campo & Integradores de POS
Tipo de Artículo: Configuración de Hardware, Guía de Configuración & Programación de Códigos de Barras
El Honeywell N3680 2D Barcode Scan Engine (Escáner de Códigos de Barras 2D de 1ra Generación, P/N: E926356) está integrado en múltiples modelos de Elo PayPoint® Plus para Windows.
Números de Parte Aplicables de PayPoint Plus
| Número de Parte | Color de la Carcasa | Sistema Operativo | Diseño del Cajón de Dinero |
|---|---|---|---|
| E922014 | Blanco | Sin SO | 5 Billetes / 6 Monedas |
| E833933 | Blanco | Windows 10 | 5 Billetes / 6 Monedas |
| E921829 | Blanco | Sin SO | 4 Billetes / 8 Monedas |
| E833323 | Blanco | Windows 10 | 4 Billetes / 8 Monedas |
| E086179 | Negro (MTO) | Sin SO | 5 Billetes / 6 Monedas |
| E548895 | Negro (MTO) | Windows 10 | 5 Billetes / 6 Monedas |
| E549091 | Negro (MTO) | Sin SO | 4 Billetes / 8 Monedas |
| E549280 | Negro (MTO) | Windows 10 | 4 Billetes / 8 Monedas |
Configurando el Modo de Presentación (Disparador de Movimiento Auto-Sensado)

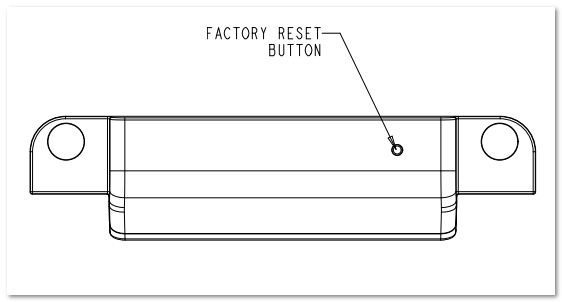

Si los LEDs de iluminación del escáner de códigos de barras no se activan o el motor parece sin energía al presentar un código de barras, el motor de escaneo puede estar configurado en modo de disparador manual. Para activar el escáner manualmente mientras está sin configurar, presione el Botón de Restablecimiento de Fábrica / Disparador que se encuentra en la carcasa del módulo del escáner:
Para habilitar el escaneo automático sin manos, escanee el código de barras de Modo de Presentación principal a continuación. Si el escáner no se ilumina automáticamente al detectar movimiento, escanee el código de configuración secundario:
Opción 1: Código de Barras de Modo de Presentación Principal
Opción 2: Código de Barras de Modo de Presentación Secundario
Configurando el Modo de Emulación de Teclado USB HID
Si el motor de escaneo se ilumina y emite un sonido al decodificar un código de barras pero no envía datos de texto a su software de Punto de Venta, escanee el código de barras de configuración de Modo de Teclado USB a continuación:
Pasos de Prueba & Verificación
- Abra Windows Notepad (o cualquier editor de texto estándar).
- Haga clic dentro de la ventana de texto en blanco de Notepad para asegurar que el cursor de texto activo esté enfocado.
- Presente cualquier código de barras UPC 1D estándar o código QR 2D frente a la ventana de escaneo de PayPoint Plus. Los caracteres decodificados deberían aparecer directamente en el editor de texto.
