Este artículo proporciona pasos para orientar un monitor Elo en modo retrato

Una pregunta común es: "¿Puedo orientar mi monitor táctil Elo en modo retrato en lugar de apaisado?"

Respuesta: Sí, vea abajo para más detalles.

Rotación de Video
Los monitores táctiles se consideran "dispositivos esclavos", lo que significa que responden a comandos enviados desde otro dispositivo, como una computadora, laptop, tablet u otro controlador. El monitor táctil no tiene ninguna capacidad incorporada para rotar el video. No se puede lograr a través del menú de pantalla (OSD) (vea el final de este artículo para información sobre OSD).

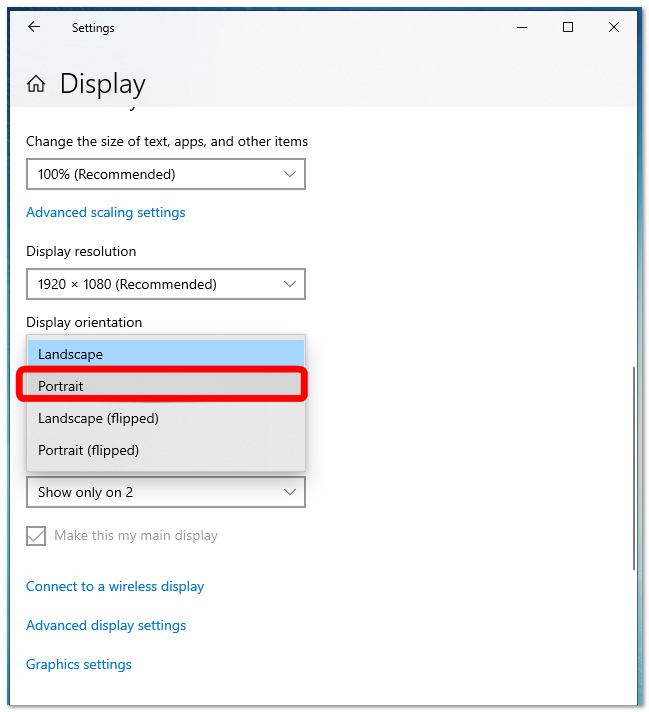

Para que el monitor táctil se coloque en modo retrato, debe configurar la tarjeta gráfica de su computadora para que emita en modo retrato. En la mayoría de los sistemas Windows, debe ir a Inicio Configuración Sistema Pantalla y elegir entre modo retrato o apaisado en una lista desplegable. Si está utilizando otro sistema operativo como Linux, Mac o Android, consulte las instrucciones de su fabricante de computadora sobre cómo rotar el video.

• Después de colocar el monitor táctil en modo retrato, es posible que necesite re-alinear la pantalla táctil para que responda correctamente.

Montaje de Monitor de Escritorio en Modo Retrato
Todos los monitores táctiles de relación de aspecto estándar (monitores cuadrados) pueden montarse en modo retrato en el soporte, ya que estos monitores tienen dimensiones cuadradas.

En los monitores de escritorio de pantalla ancha, puede que no sea posible montarlos en modo retrato en el soporte de escritorio debido a las dimensiones del monitor en combinación con el espacio permitido entre el soporte y el escritorio.

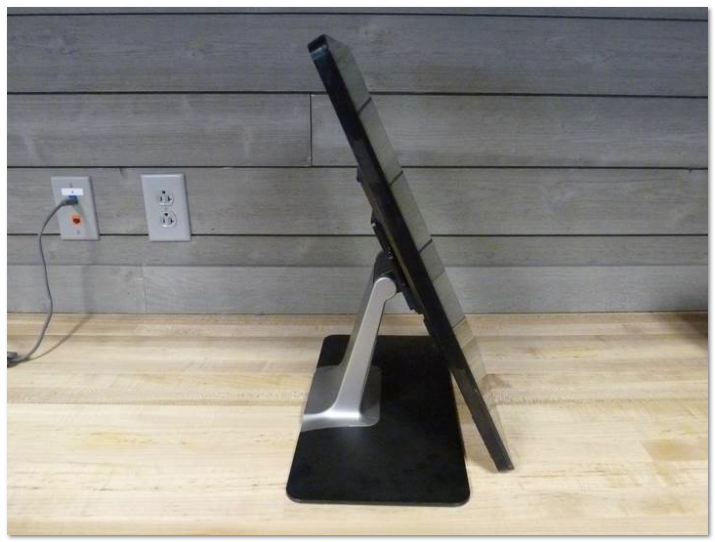

A continuación se muestra un monitor táctil de pantalla ancha 2202L montado en modo retrato en el soporte de escritorio. Observe la falta de desplazamiento disponible cuando se monta de esta manera. La parte inferior del monitor está apoyada en la mesa, sin permitir que el monitor táctil se coloque en una posición completamente vertical.


Todos los monitores Elo están equipados con un soporte VESA estándar en la parte posterior; algunos son de 75 mm, algunos son de 100 mm y algunos tienen ambos. El soporte VESA le permite quitar el soporte y montar el monitor en cualquier soporte compatible con VESA, es decir: soporte de pared, soporte de brazo, etc.

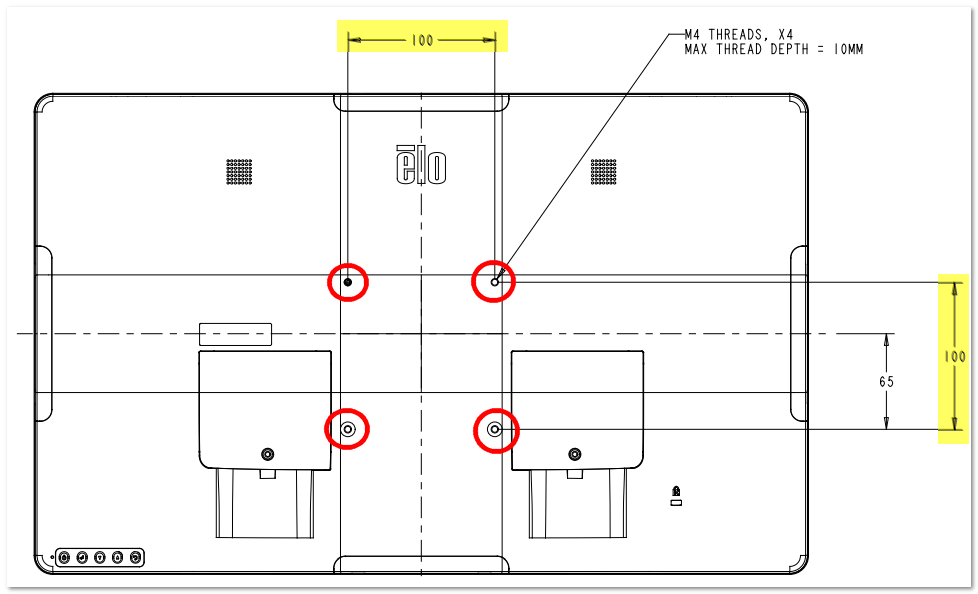

A continuación se muestra el soporte VESA de 100 mm en la parte posterior de un monitor táctil de escritorio Elo ET2203LM.

• Consulte siempre el Manual del Usuario de su monitor táctil Elo para obtener información sobre el montaje adecuado.

Montaje de Monitor Táctil Marco Abierto e IDS en Modo Retrato

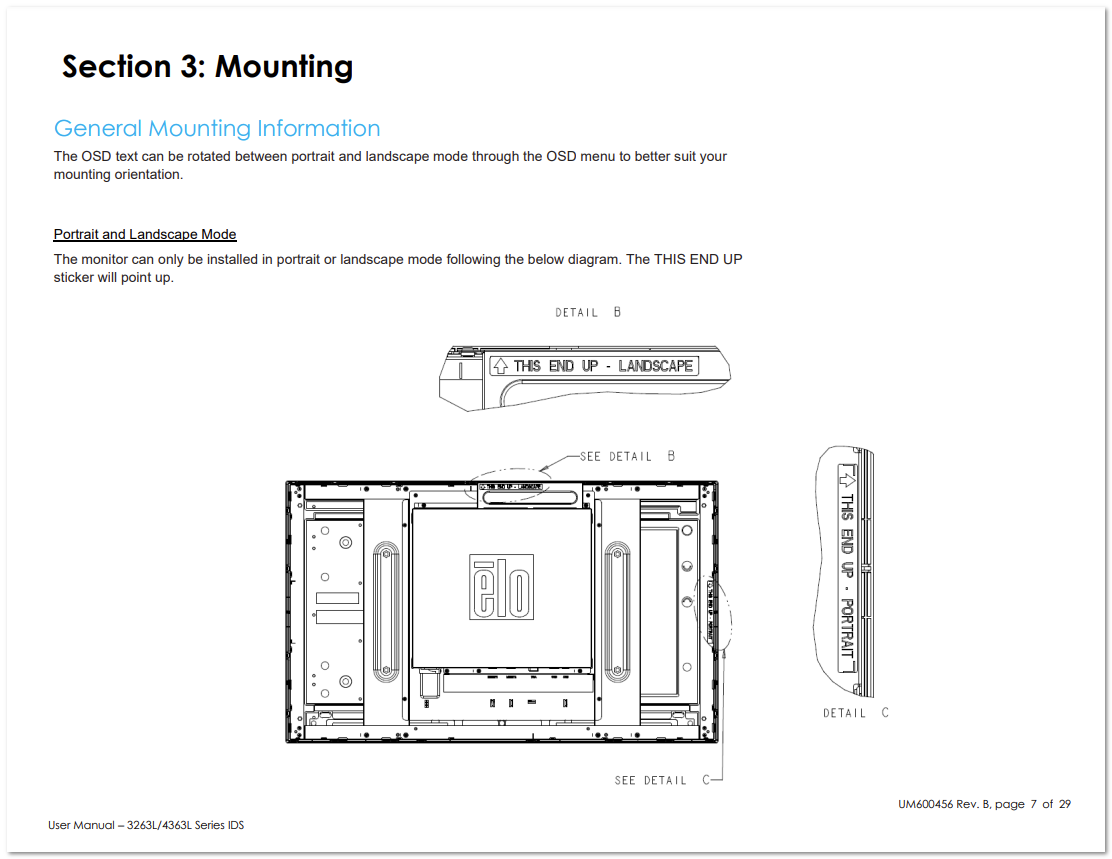

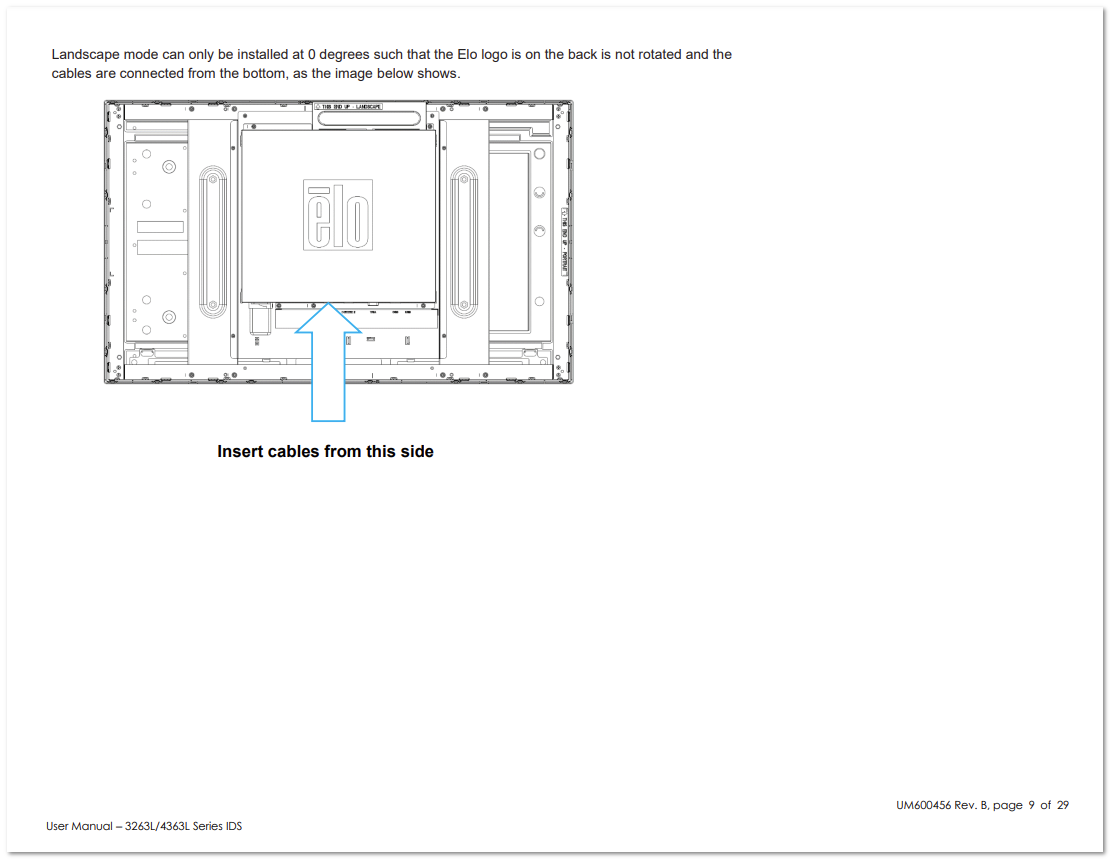

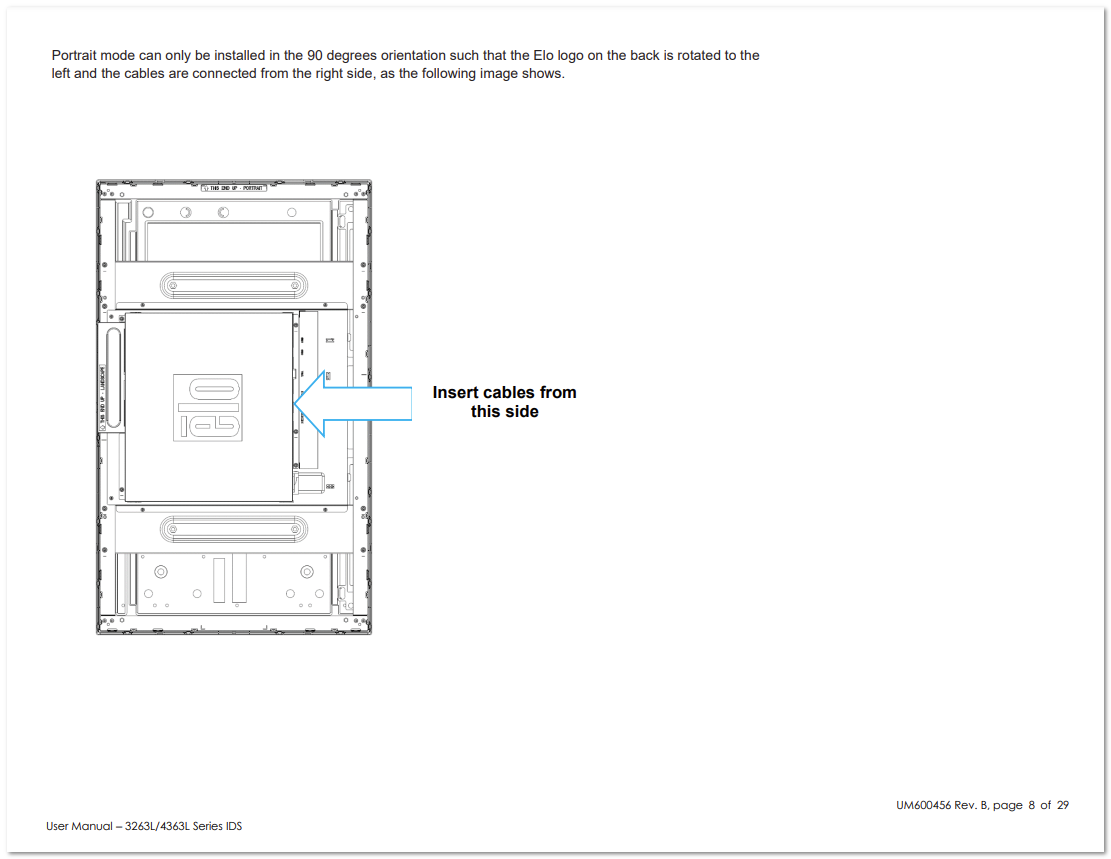

Los monitores táctiles de marco abierto e IDS están diseñados para ser montados en modo apaisado o retrato. El Manual del Usuario del producto mostrará cómo orientar adecuadamente el monitor táctil para una ventilación adecuada. Vea el siguiente ejemplo del Manual del Usuario de la serie 3263L/4363L IDS:




Información sobre OSD
Todos los monitores táctiles Elo tienen un Menú de Visualización en Pantalla (OSD). Algunos monitores táctiles tienen la capacidad de rotar el texto del menú OSD (no el video de visualización). Esto le permite orientar el menú OSD en la misma orientación que el video de visualización para facilitar su uso. Vea el siguiente ejemplo para el monitor táctil de marco abierto ET1099L:

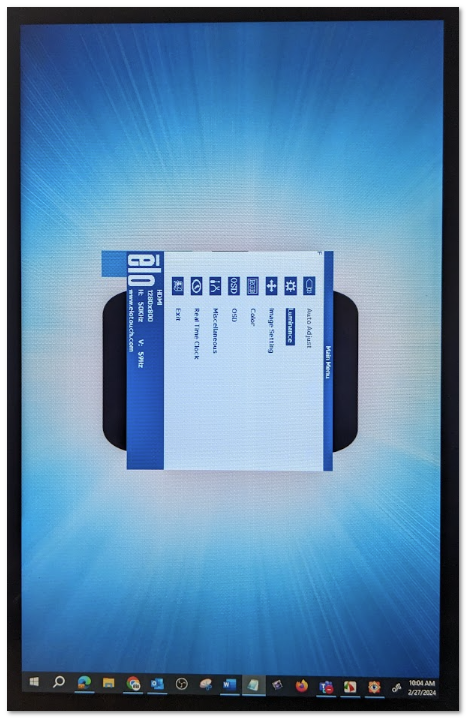

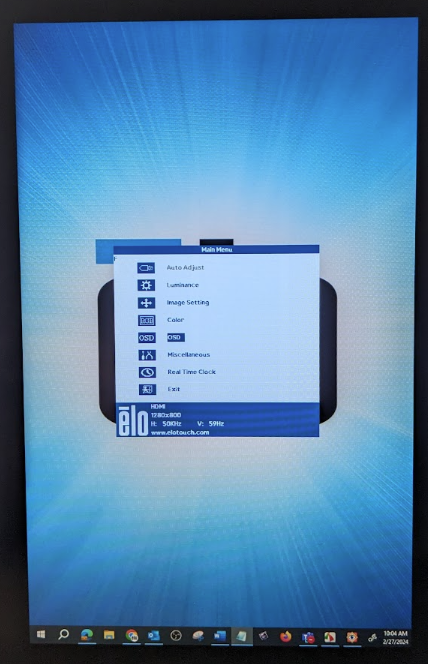

Monitor con video rotado a modo retrato, pero el menú OSD aún está en modo apaisado predeterminado

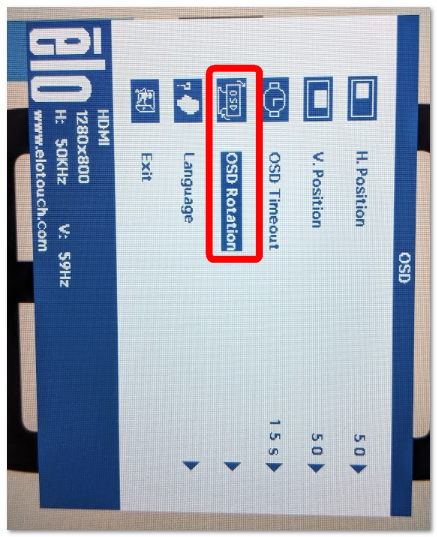

Ingresamos a la sección OSD, luego Rotación OSD

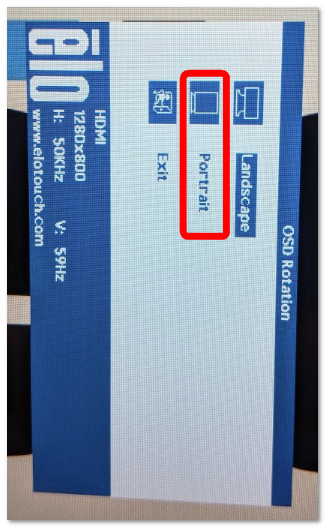

Seleccione Retrato desde el menú


El menú OSD ahora está en modo Retrato para coincidir con el video
