Este artículo explica por qué las dimensiones de la entrada de energía del monitor difieren del tamaño del conector del adaptador.

Respuesta corta: Se miden desde diferentes lados de la conexión (jack vs. plug) y utilizan diferentes puntos de referencia. El jack del monitor lista su pin central y el diámetro de entrada, mientras que el adaptador lista el orificio interior del plug y el barril exterior. Están diseñados para encajar juntos.

Descripción general

• Ejemplo (Elo 1504L):
  • Especificaciones del monitor: “DC Jack (diámetro exterior del pin de 2.0 mm, diámetro interior del barril de 6.4 mm)”
  • Conector del adaptador de energía: “barril exterior de 5.5 mm × orificio interior de 2.1 mm”
• Esta diferencia es normal e intencional. Las partes están diseñadas para encajar de forma segura.

Cómo se relacionan las medidas

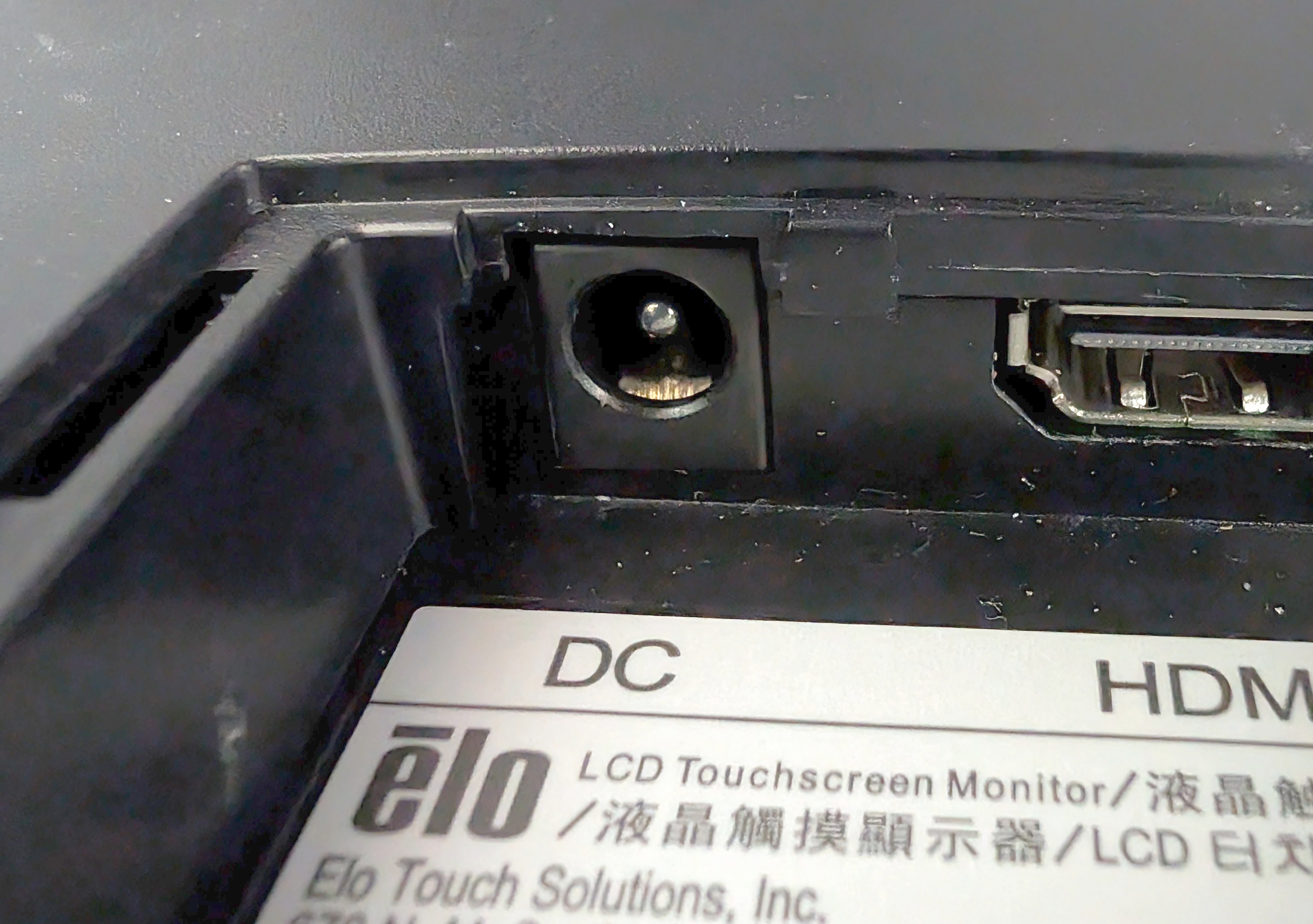

• Jack (en el monitor):
  • 2.0 mm = diámetro del pin central del jack
  • 6.4 mm = diámetro del diámetro de entrada/collar (una guía, no el contacto)

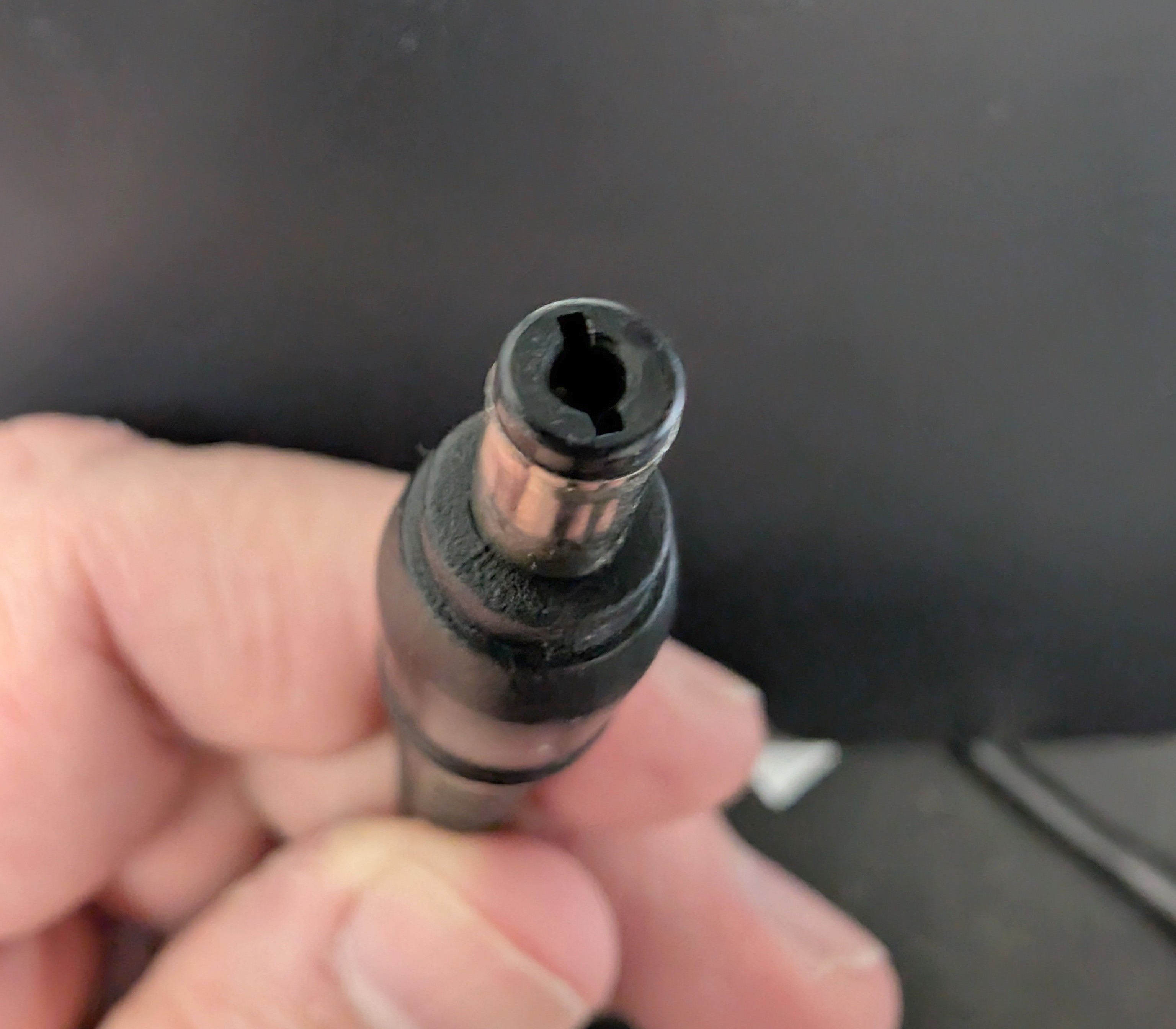

• Plug (en el adaptador):
  • 5.5 mm = diámetro exterior (OD) del barril del plug
  • 2.1 mm = diámetro interior (ID) del orificio del plug

Pin central: 2.0 mm vs. 2.1 mm

• El pin central del jack es de 2.0 mm (lado del monitor).
• El orificio interior del plug es de 2.1 mm (lado del adaptador).
• Esa diferencia de 0.1 mm es un espacio intencional para que el plug se deslice fácilmente mientras que los contactos de resorte del jack mantienen la presión adecuada para una conexión eléctrica confiable.

“Diámetro interior del barril de 6.4 mm” (lado del jack)

• El valor de 6.4 mm es el diámetro de entrada/frente del jack, no el tamaño del contacto eléctrico.
• Dentro del jack, los contactos de resorte están dimensionados para agarrar un barril de plug de 5.5 mm.
• El barril más grande de 6.4 mm proporciona un espacio de inserción y tolerancia para que el plug de 5.5 mm se asiente por completo y de manera consistente.

Resumen de compatibilidad

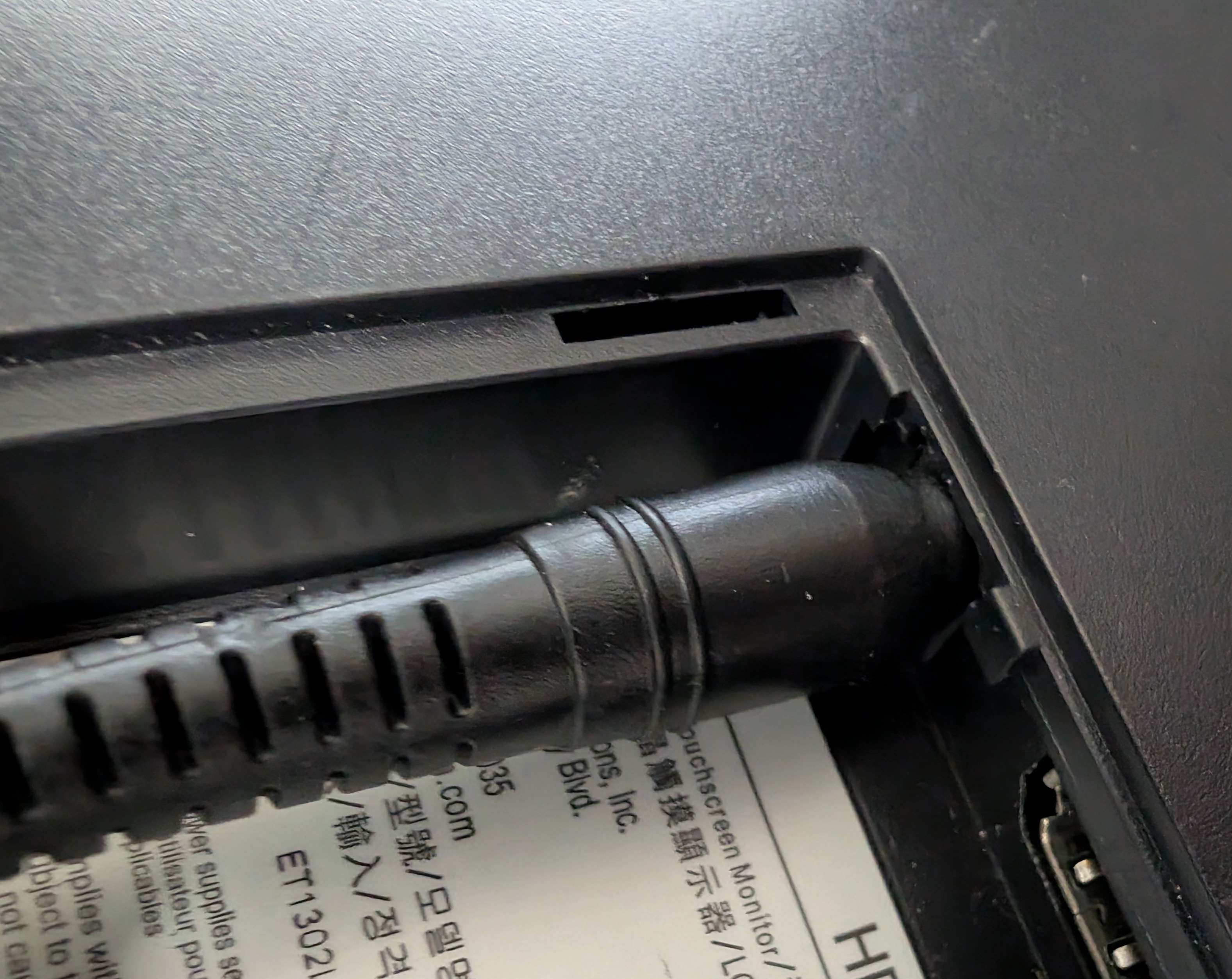

• A pesar de que los números difieren, el conector de adaptador de 5.5 mm × 2.1 mm proporcionado es completamente compatible con un jack de pin de 2.0 mm y un diámetro de entrada de 6.4 mm. Este emparejamiento es estándar y proporciona una conexión de energía segura y correcta.

Verificaciones de mejores prácticas

• Siempre verifique que el voltaje, la clasificación de corriente y la polaridad (típicamente positivo en el centro) coincidan con los requisitos del monitor antes de usarlo.

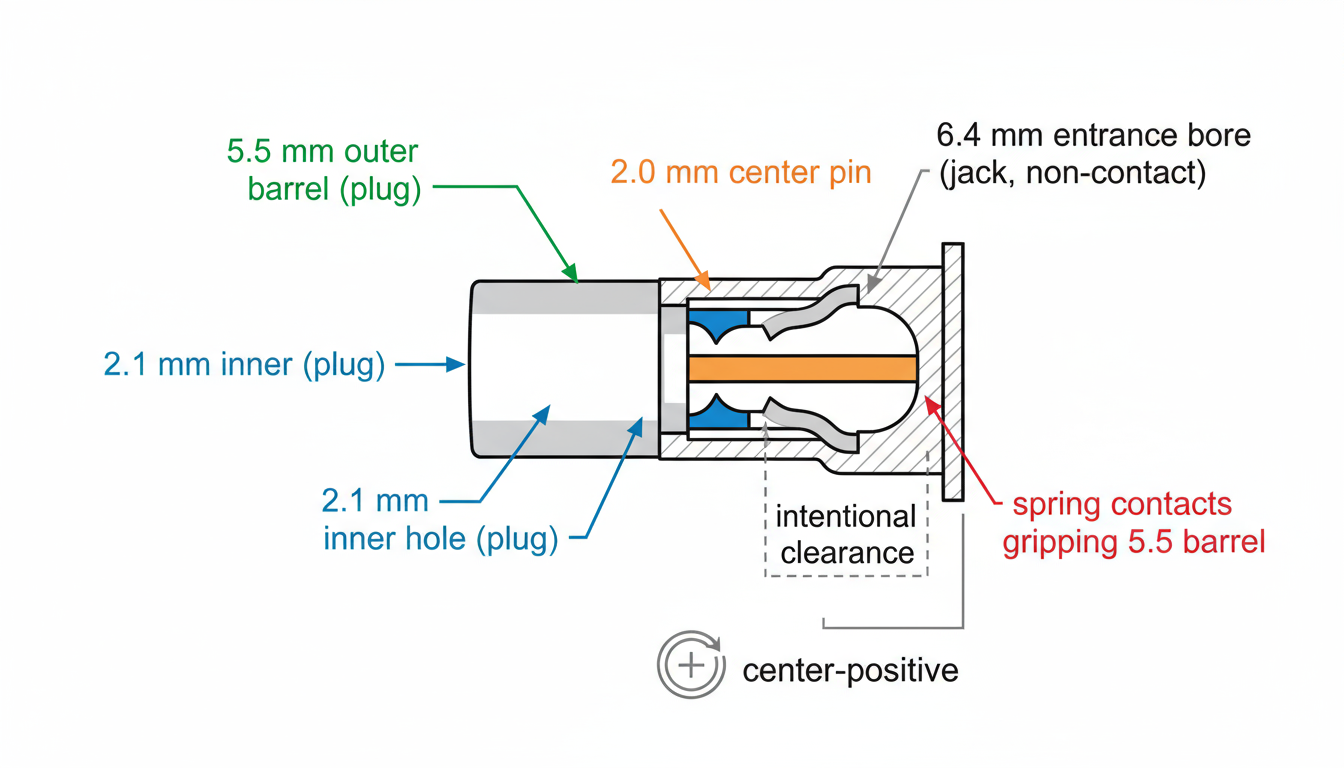

Referencia visual

• Vea las fotos/diagrama a continuación para una sección transversal codificada por colores que muestra:
  • barril del plug de 5.5 mm (contactado por resortes del jack)
  • orificio interior del plug de 2.1 mm sobre un pin de jack de ~2.0 mm (espacio intencional)
  • diámetro de entrada del jack de 6.4 mm (guía sin contacto)
