Este artículo describe cómo ensamblar el mango de escaneo M51 en un dispositivo móvil M51.

Página de especificaciones del producto: https://www.elotouch.com/m51-scan-handle.html

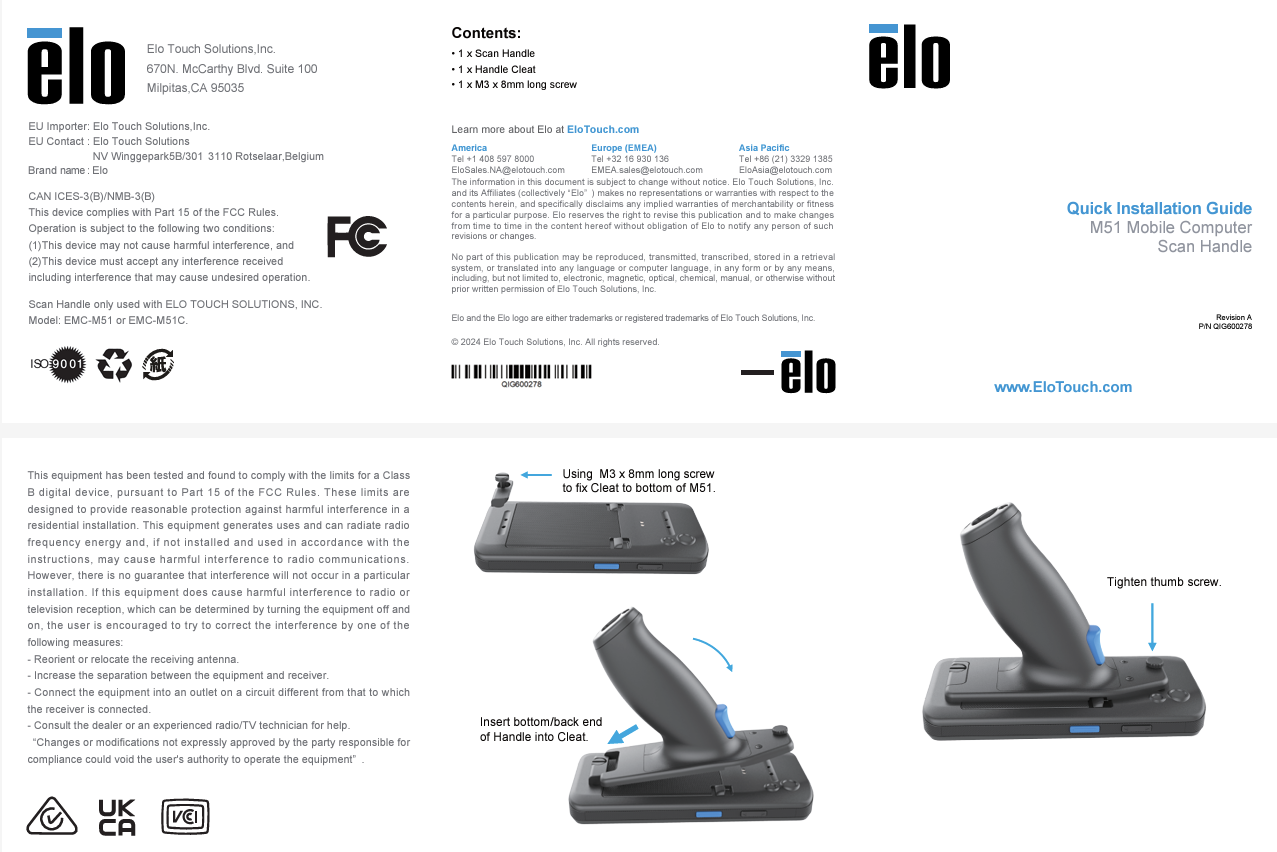

Guía de instalación rápida: https://docs.elotouch.com/QIG600278.pdf

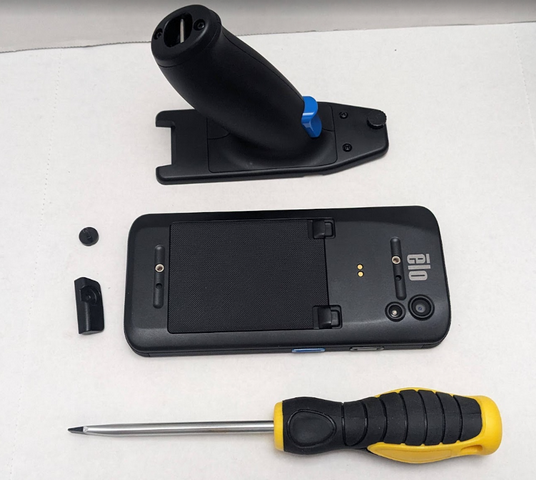

Hardware requerido:

• E527331, Kit de mango de escaneo M51
• Dispositivo móvil Elo M51 equipado con escáner de códigos de barras
• Destornillador de hoja plana

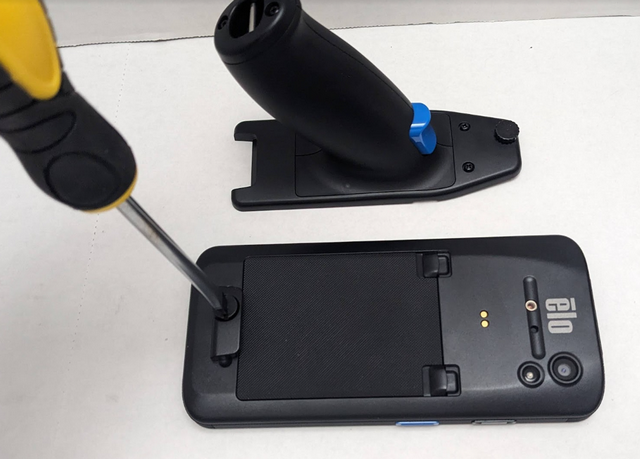

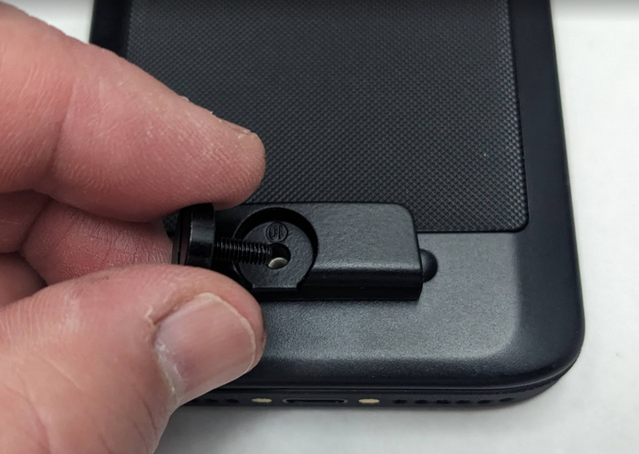

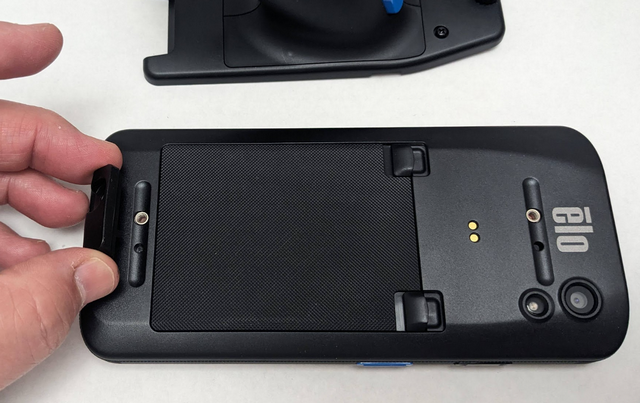

1. Coloque el retén del gatillo inferior en la ranura trasera inferior del dispositivo M51 e inserte el tornillo con cabeza de ranura y apriete con el destornillador.

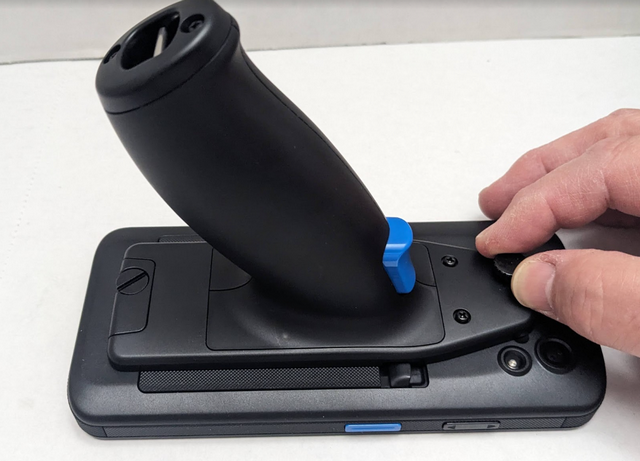

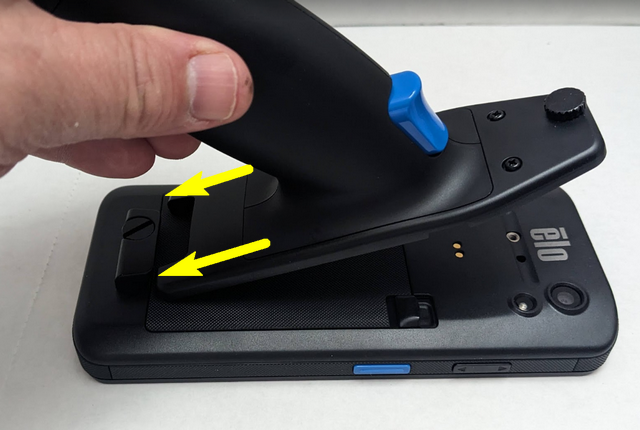

2. Deslice el mango del gatillo debajo del retén del gatillo y luego apriete el tornillo de pulgar superior para asegurar el mango del gatillo al dispositivo M51.

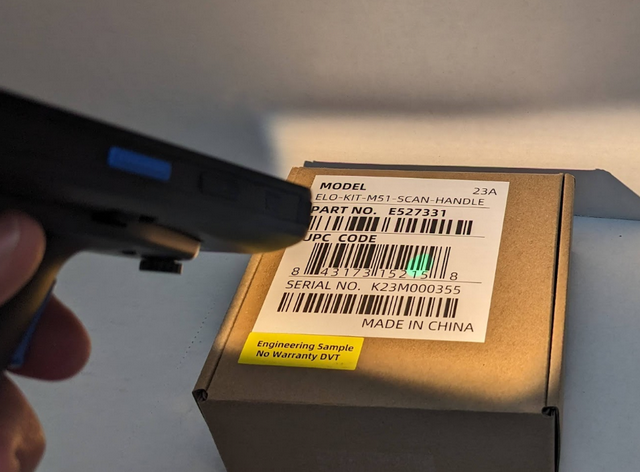

3. Ahora puede usar el mango del gatillo para activar el escáner de códigos de barras.
