¿Este artículo explica cómo instalar la barra de altavoces de Elo?

A continuación se presentan los pasos para instalar un Kit de Barra de Altavoces Elo Edge Connect

Mejore su audio agregando la Barra de Altavoces Elo Edge Connect a una variedad de pantallas táctiles Elo. Con un diseño minimalista y fácil instalación, la barra de altavoces se adapta perfectamente a cualquier puerto Edge Connect. Comience a ofrecer a sus clientes una experiencia de audio envolvente con una solución simple y eficiente en espacio.

Números de parte aplicables:

• Negro - E894719
• Blanco - E133780

Dispositivos Elo compatibles:

• I-Series para Android (2.0, 3.0, 4.0)
• I-Series para Windows (2.0)
• EloPOS
• Monitores táctiles - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Señalización táctil - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Pasos:

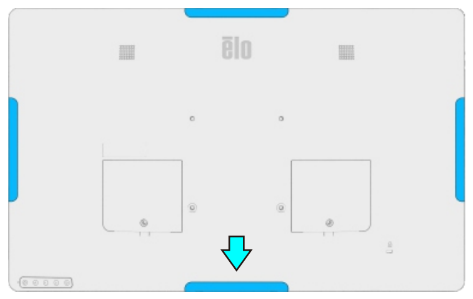

1. Elija una ubicación designada Edge Connect en su dispositivo Elo para la instalación del kit de barra de altavoces. Elo recomienda utilizar la ubicación inferior, ya sea en orientación vertical u horizontal.

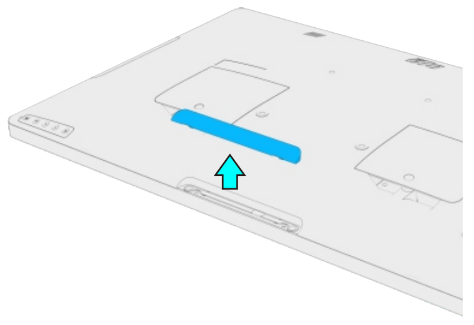

2. Retire cuidadosamente la tapa del puerto periférico designado del dispositivo Elo.

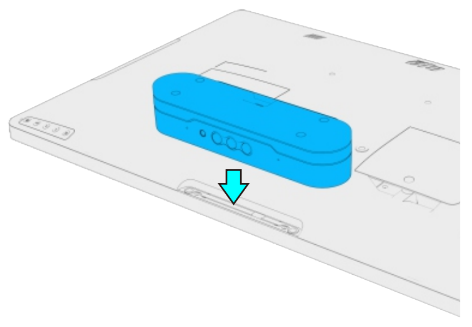

3. Inserte el kit de barra de altavoces en la bahía periférica con precaución, asegurándose de una correcta alineación para facilitar un emparejamiento seguro del conector.

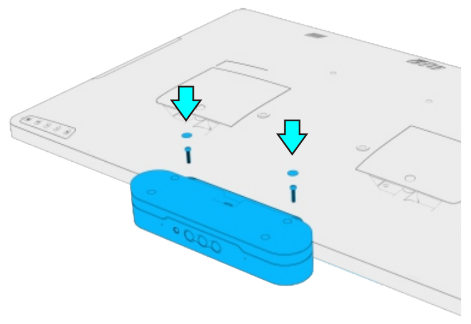

4. Utilice los dos tornillos de cabeza plana Phillips proporcionados con el kit para la instalación y, opcionalmente, oculte los tornillos utilizando las cubiertas de mylar adhesivas incluidas.

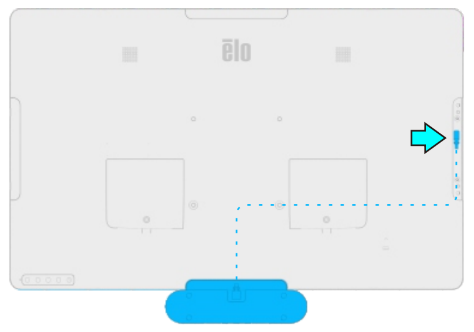

5. En caso de que el kit de barra de altavoces esté conectado a un dispositivo Elo que carezca de soporte para 1.2A en su Edge Connect, se aconseja utilizar el cable Micro USB proporcionado en la caja de accesorios. Este cable debe usarse para conectar el puerto Micro USB trasero de los altavoces a un puerto Edge Connect adicional para un sonido y funcionalidad óptimos.

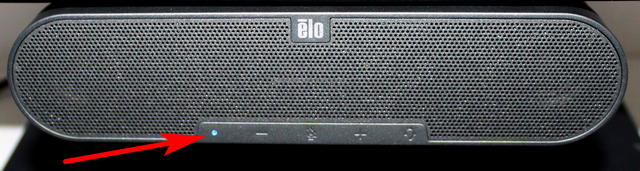

6. Encienda el sistema. El indicador LED azul en la Barra de Altavoces debe iluminarse, indicando que se ha encendido correctamente. Si el indicador LED es rojo, es posible que se haya presionado el silencio del micrófono - presione el botón de silencio para desactivar el silencio y el LED debería volver a azul.

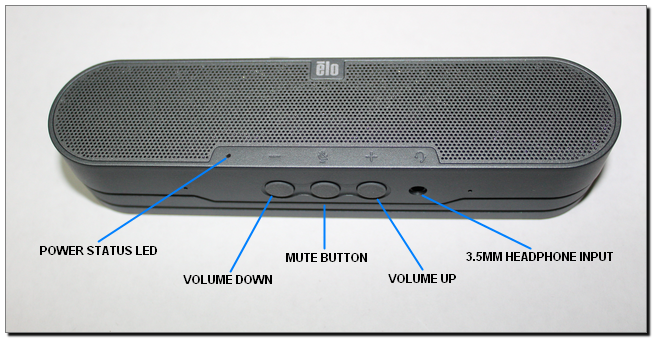

7. Descripción de los controles en la Barra de Altavoces.



Solución de problemas:

Sin energía

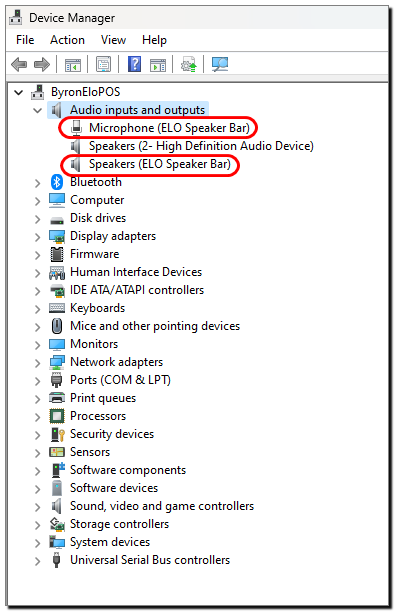

En el caso de que la Barra de Altavoces experimente una falla de energía, navegue al Administrador de Dispositivos de Windows. Confirme su visibilidad dentro de la sección "Entradas y salidas de audio".



Si la Barra de Altavoces no aparece en el Administrador de Dispositivos, verifique la conexión segura del cable Micro USB y asegúrese de que ambos tornillos estén apretados para fijar la barra de altavoces de manera segura al dispositivo.

Considere conectar el cable Micro USB opcional desde el puerto USB ubicado en la parte trasera de la barra de altavoces a un puerto Edge Connect alternativo en el dispositivo para fines de solución de problemas.

Sin sonido

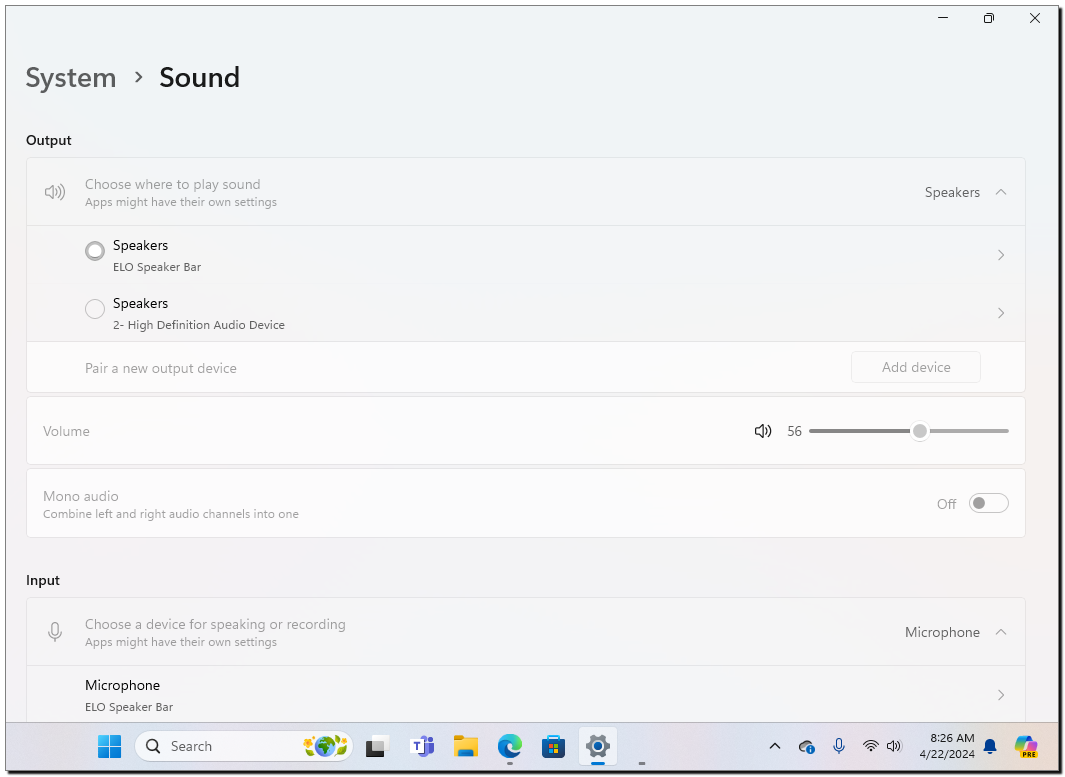

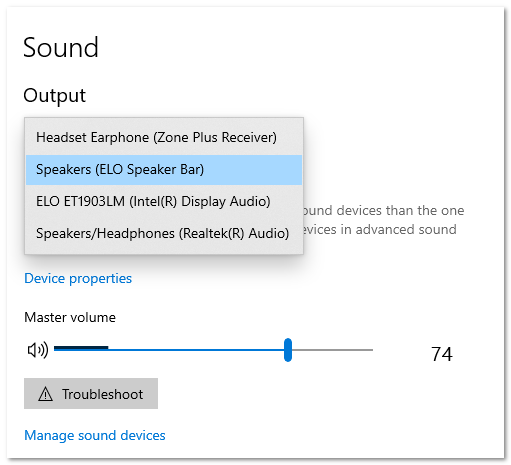

a. Si la Barra de Altavoces experimenta falta de salida de sonido, proceda a acceder a la configuración de Sonido de la computadora y verifique que la Barra de Altavoces ELO haya sido designada como el dispositivo de Salida de Sonido. A continuación se presentan algunos ejemplos ilustrativos que proporcionan a los usuarios una vista anticipada de la configuración de Sonido del Sistema Windows.




b. Considere conectar el cable Micro USB opcional desde el puerto USB ubicado en la parte trasera de la barra de altavoces a un puerto Edge Connect alternativo en el dispositivo para fines de solución de problemas.

c. Asegúrese de que el dispositivo esté listado como un dispositivo Elo compatible en la sección Dispositivos Elo Compatibles al principio de este artículo.

Botón de silencio no silencia el sonido
Tenga en cuenta que el botón de silencio ubicado en la Barra de Altavoces está diseñado específicamente para silenciar la entrada del micrófono, en lugar de la salida de sonido de la propia Barra de Altavoces. La activación de la función de silencio ocurre con un solo toque del botón, distinguido por la iluminación del LED rojo, que indica que los micrófonos están silenciados. Para restablecer el audio del micrófono, se requiere un toque posterior del botón de silencio.
