Guía de Montaje e Integración del Teclado ADA para los Soportes de Autoservicio Elo Wallaby™ Pro

Público: Público / Clientes de Elo, Integradores de Kioscos y Técnicos de Campo

Tipo de Artículo: Guía de Accesorios de Hardware e Integración de Kioscos

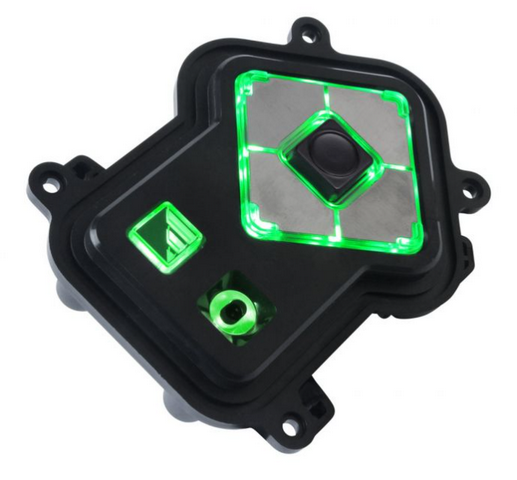

El Soporte de Autoservicio Elo Wallaby™ Pro incluye una placa de montaje dedicada que cumple con la ADA, permitiendo una integración perfecta de teclados comerciales de asistencia, como el Storm Interface Audio Nav 6 y módulo de asistencia de audio.

Soporte y Hardware Incluidos

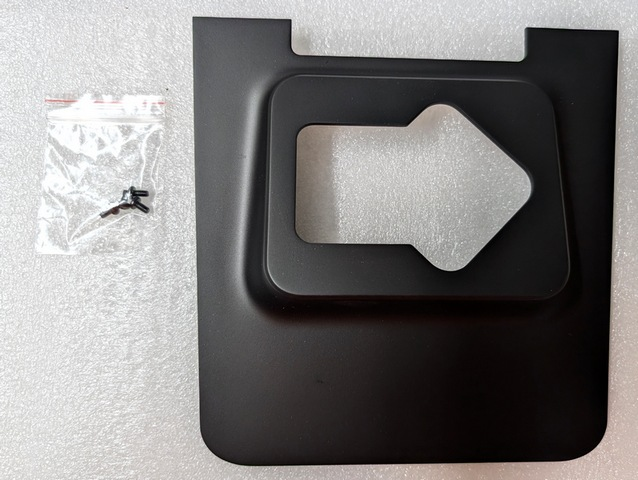

El empaque del soporte incluye la placa adaptadora de metal personalizado ADA y el hardware de fijación necesario:

Pasos de Montaje e Instalación

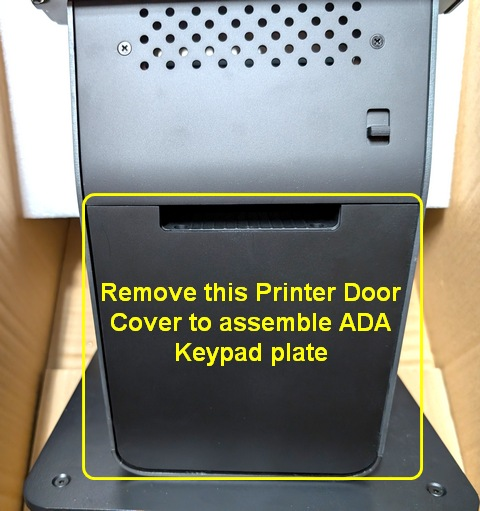

1. Retirar la Tapa de la Puerta de la Impresora: En la carcasa frontal del soporte Wallaby Pro, retire la placa ciega / tapa de la puerta de la impresora donde se ubicará el módulo de teclados.



2. Preparar el Teclado de Asistencia ADA: Alinee el dispositivo de teclado de asistencia compatible (por ejemplo, Storm Interface Audio Nav 6).



3. Adjuntar el Teclado a la Placa de Montaje: Asegure el teclado a la parte trasera de la placa de montaje del adaptador ADA utilizando los tornillos suministrados.

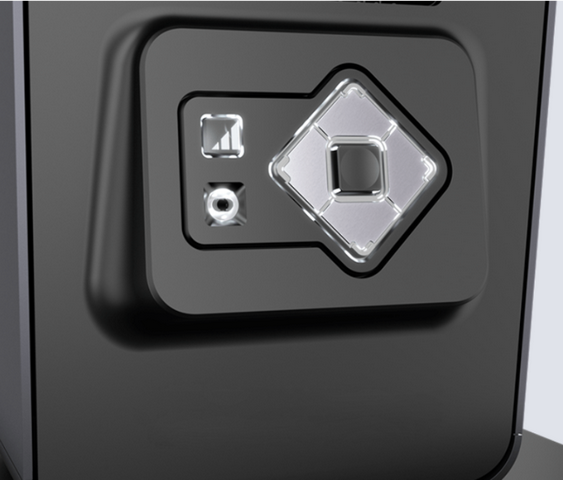

4. Instalar el Conjunto en el Soporte: Fije el conjunto de la placa ADA completado en la abertura frontal del chasis del kiosco Wallaby Pro.

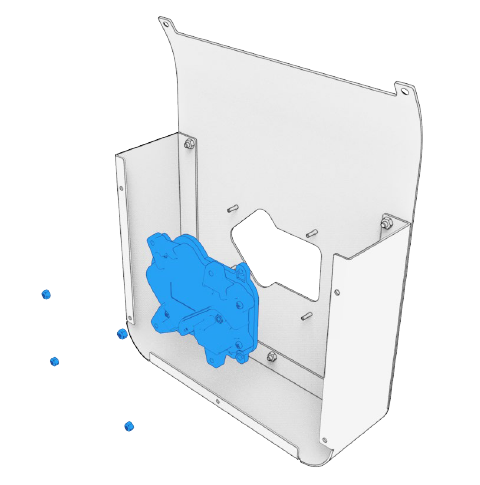

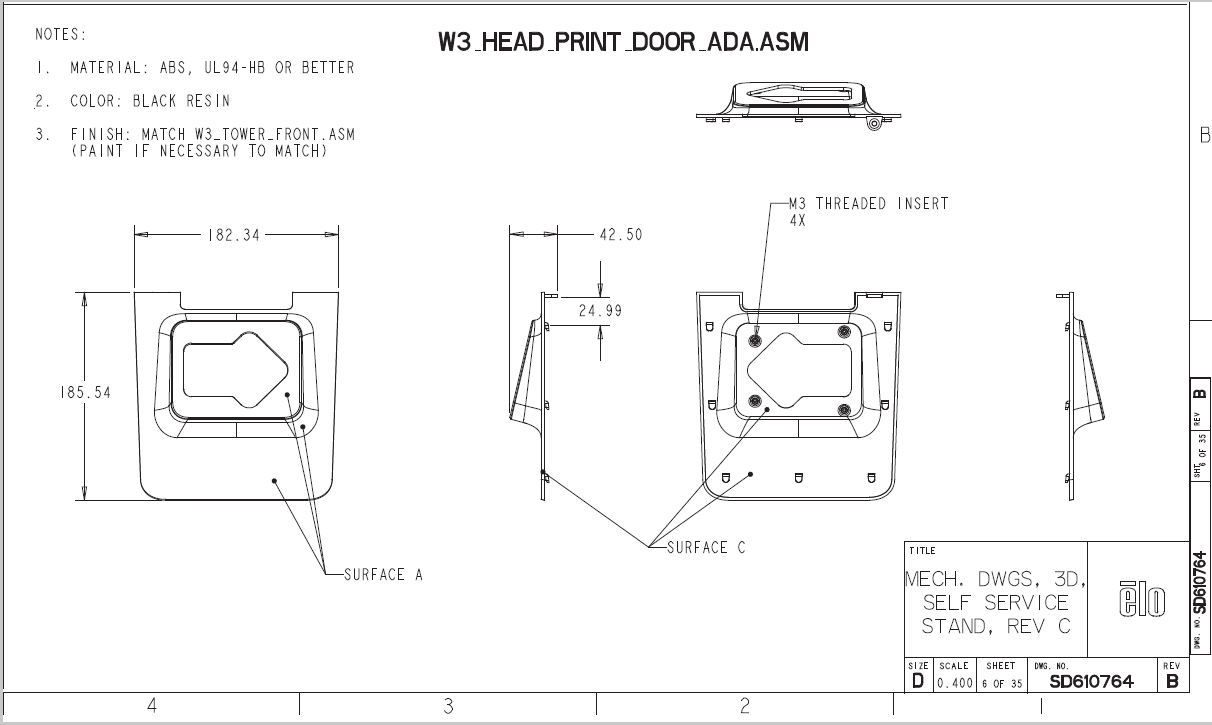

Dimensiones Mecánicas y Vista Explosiva
