Este artículo describe cómo ensamblar la correa de mano HS11 (P/N: E498250) a una computadora POS móvil Elo M60.

Requisitos previos

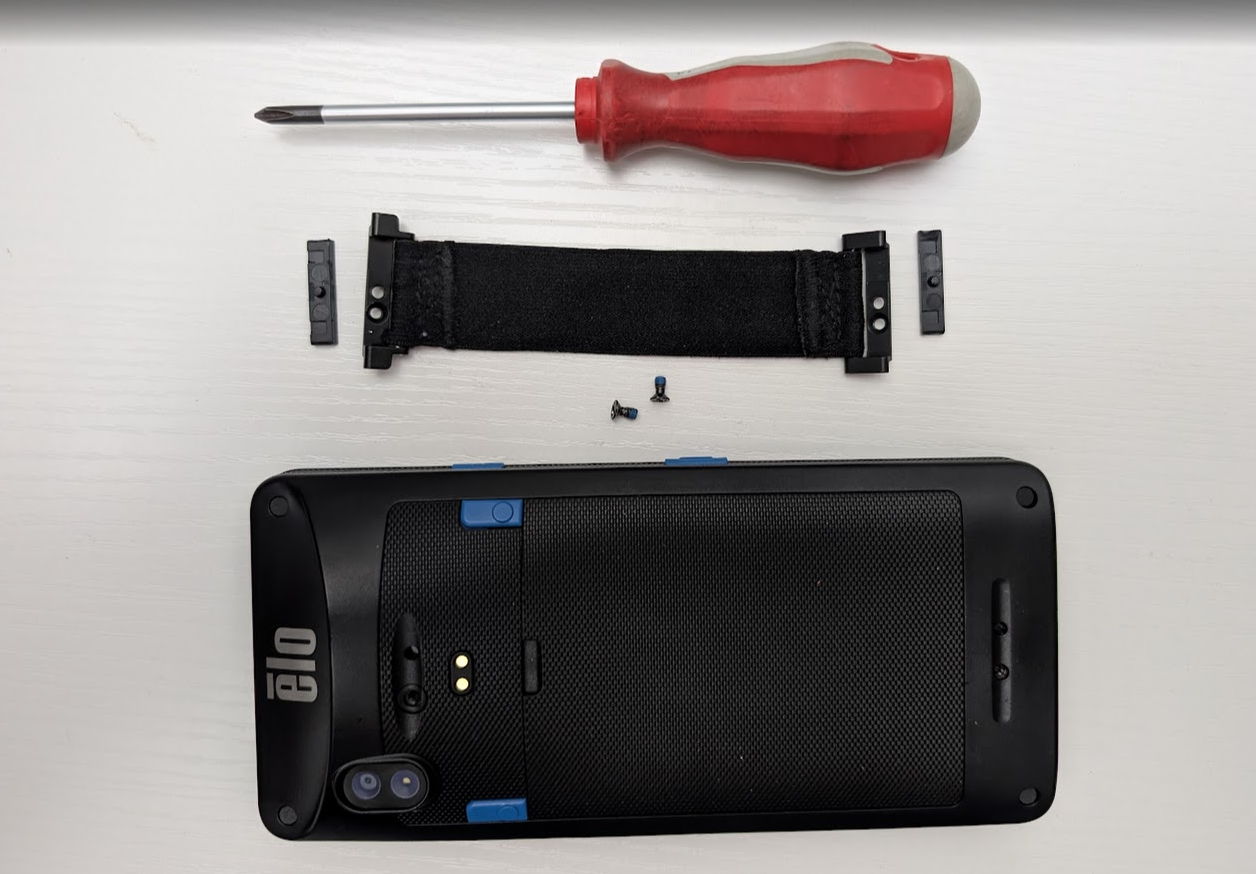

Antes de ensamblar la correa de mano, asegúrese de tener lo siguiente:

• Correa de mano HS11 (P/N: E498250): Página del producto
• Computadora POS Móvil Elo Pay M60: Página del producto
• Destornillador Philips

Una Guía de inicio rápido también está incluida en la caja y se puede ver aquí.

Ensamblando la correa de mano

Siga estos pasos para instalar la correa de mano HS11 en el Elo Pay M60:

1. Coloque el M60 boca abajo sobre una superficie suave y protectora.

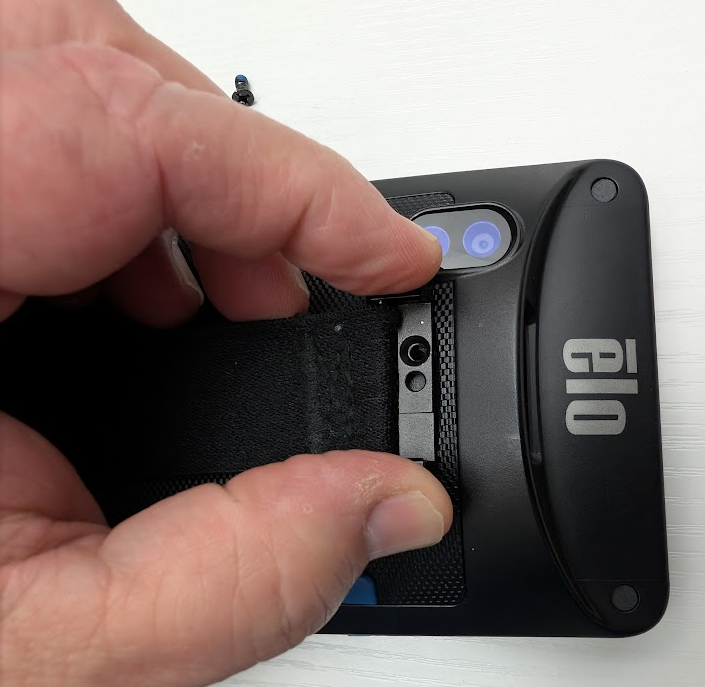

2. Alinee e inserte el pasador de la correa superior en el agujero correspondiente en la parte trasera del M60.

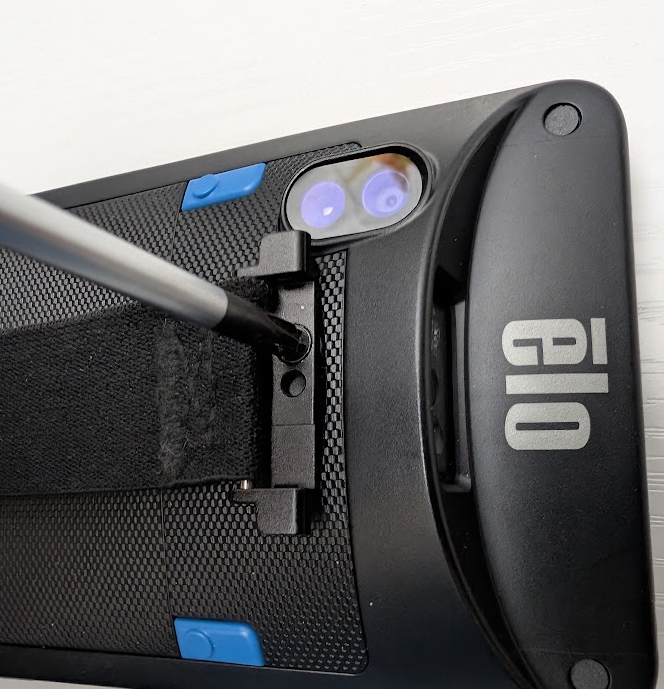

3. Asegure el pasador apretando el tornillo en sentido horario. No apriete en exceso.

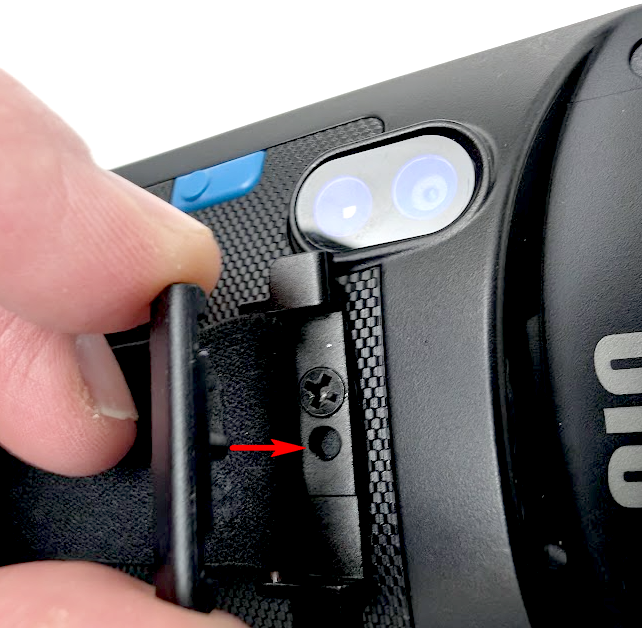

4. Alinee el pasador de la cubierta de la correa con el agujero en la correa de mano.

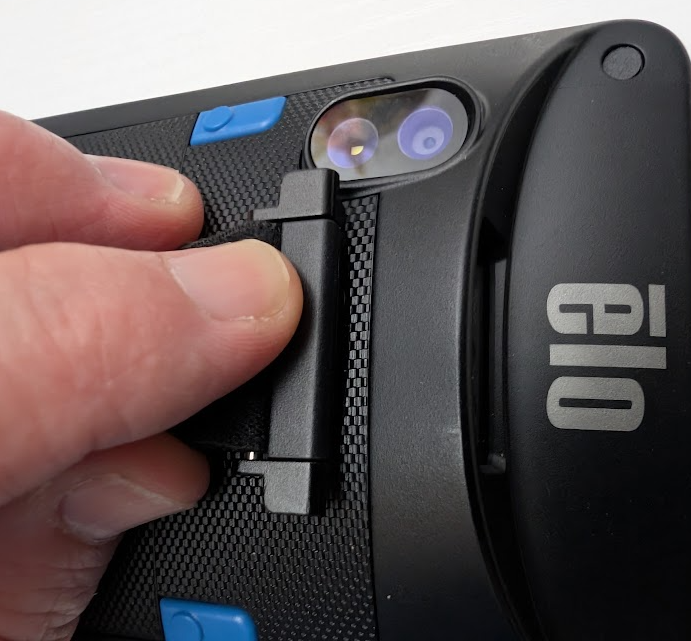

5. Presione la cubierta de la correa hacia abajo hasta que haga clic en su lugar.

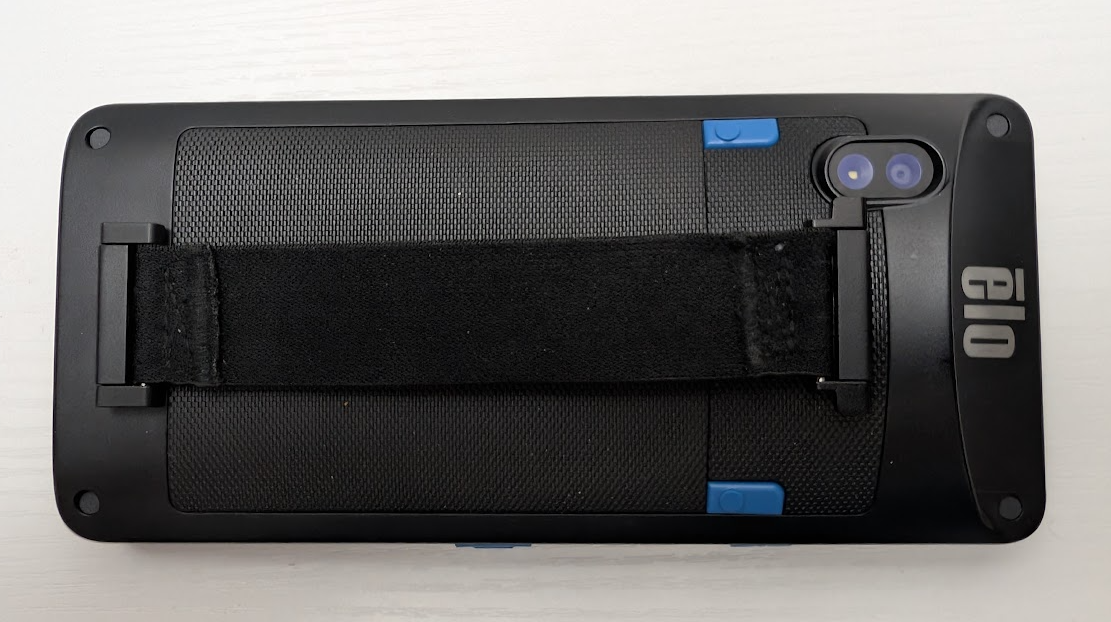

6. Repita los pasos 2 a 5 para adjuntar la porción inferior de la correa.
