Teclado Elo Edge Connect de 10 teclas – Guía de instalación rápida

Este artículo proporciona instrucciones de instalación para el teclado Elo Edge Connect de 10 teclas (ELO-KIT-KEYPAD-1523L-1723L) cuando se usa con monitores táctiles Elo compatibles.

Monitores compatibles

• Monitor táctil Elo 1523L
• Monitor táctil Elo 1723L

Contenido del paquete

• 1 × Teclado de 10 teclas
• 1 × Cable Edge Connect
• 1 × Soporte para 1523L
• 1 × Soporte para 1723L
• 2 × Tornillos de cabeza plana (M4 × 18 mm)
• 2 × Tornillos de cabeza pan (M3 × 6 mm)
• 4 × Tornillos de cabeza plana (M3 × 7 mm)

Instalando el teclado

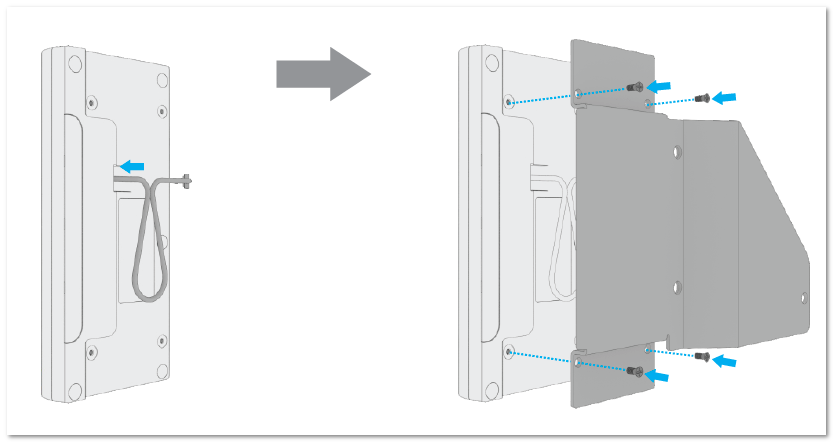

Paso 1: Conectar el teclado al soporte

1. Conecte el cable al teclado.
2. Seleccione el soporte adecuado para el monitor 1523L o 1723L.
3. Instale el teclado en el soporte.
4. Asegure el teclado utilizando cuatro (4) tornillos de cabeza plana M3 × 7 mm del kit.

Imagen: Teclado adjunto al soporte con el cable conectado

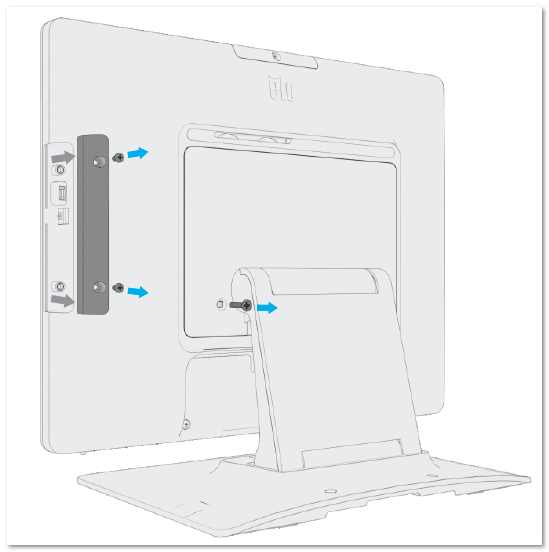

Paso 2: Preparar el monitor

1. Retire los dos (2) tornillos de la cubierta periférica.
2. Desprenda la cubierta periférica.
3. Retire el tornillo del soporte del monitor, como se muestra.

Imagen: Retiro de la cubierta periférica y tornillo del soporte

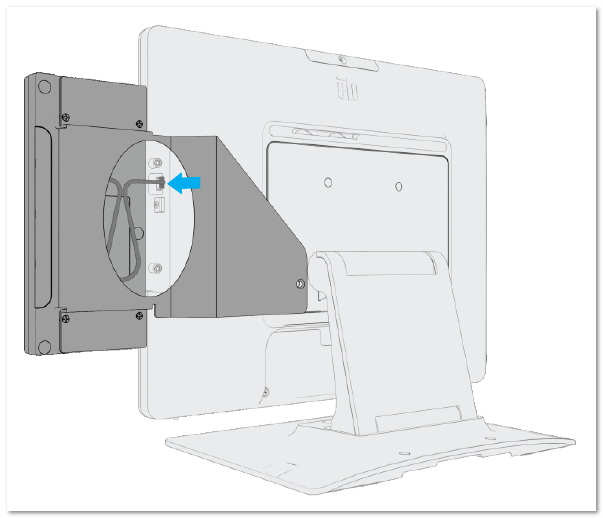

Paso 3: Conectar el cable al monitor

1. Conecte el cable del teclado al puerto Edge Connect del monitor.

Imagen: Cable conectado del teclado al monitor

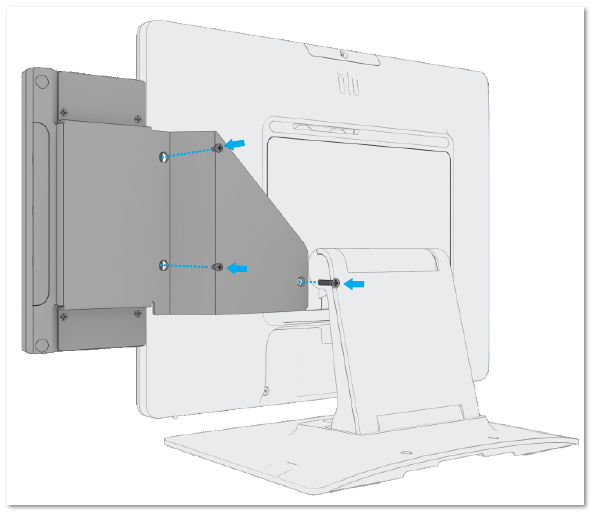

Paso 4: Asegurar el conjunto del teclado

1. Instale el conjunto del teclado y el soporte en el monitor.
2. Comience a atornillar con dos (2) tornillos de cabeza pan M3 × 6 mm.
3. Instale dos (2) tornillos de cabeza plana M3 × 18 mm.
4. Apriete todos los tornillos para completar la instalación.

Imagen: Teclado y soporte asegurados al monitor

Instalación del MSR Edge Connect opcional (E001002)

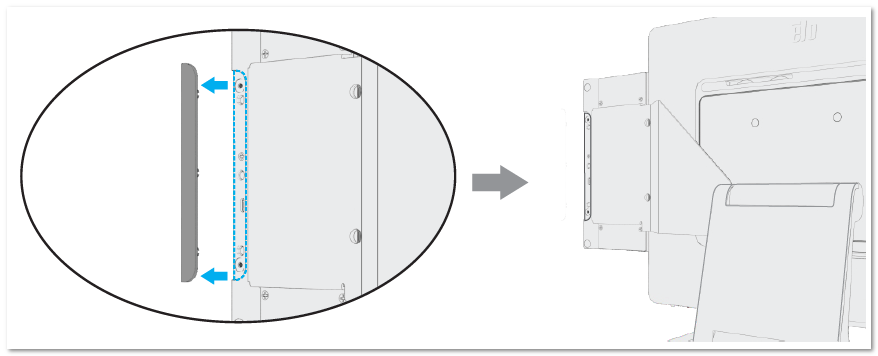

Paso 1: Retirar la cubierta del borde

1. Retire la cubierta del borde del teclado para exponer la bahía periférica.

Imagen: Cubierta del borde retirada del teclado

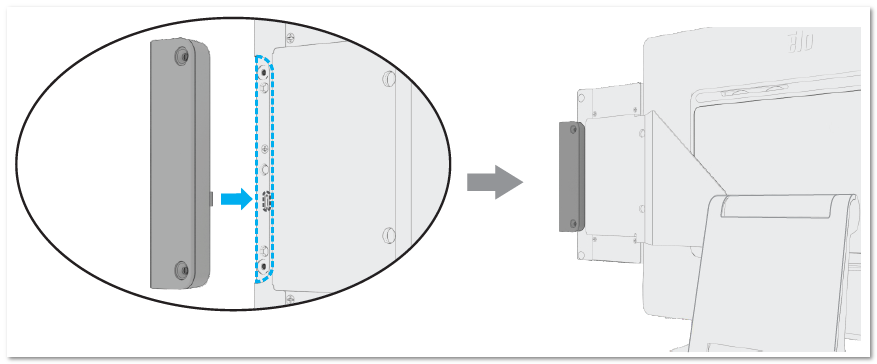

Paso 2: Instalar el MSR

1. Presione suavemente el MSR en la bahía periférica.
2. Asegúrese de que el conector esté completamente acoplado.

Imagen: MSR insertado en la bahía periférica

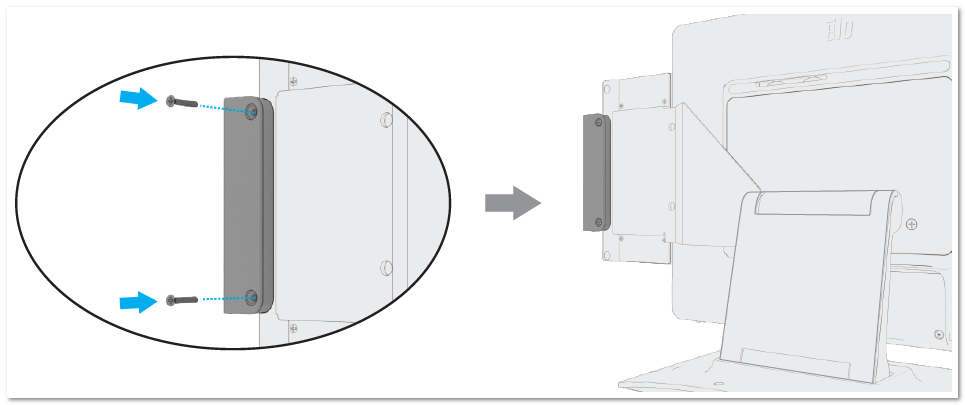

Paso 3: Asegurar el MSR con tornillos

1. Instale dos (2) tornillos de cabeza plana M3 × 18 mm.

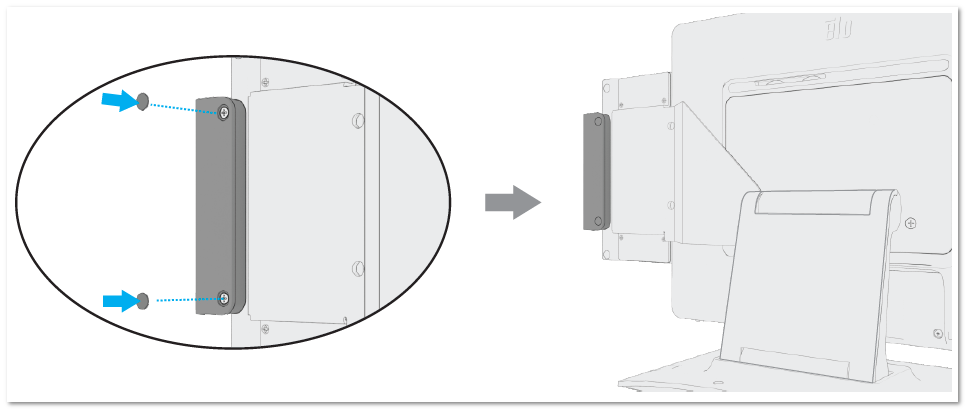

Paso 4: Aplicar cubiertas de Mylar

1. Retire la película protectora de las cubiertas de mylar incluidas.
2. Coloque las cubiertas sobre los tornillos expuestos.

Imagen: Cubiertas de mylar aplicadas sobre los tornillos

Notas y buenas prácticas

• Se recomienda apagar el sistema antes de la instalación.
• Asegúrese de que todos los tornillos estén completamente apretados antes de su uso.
• No fuerce los periféricos Edge Connect en su lugar.

Recursos adicionales

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
