Este artículo proporciona el dibujo para el Número de Parte de Elo: E323425, Kit de Bisel de Montaje Frontal de 15 Pulgadas.

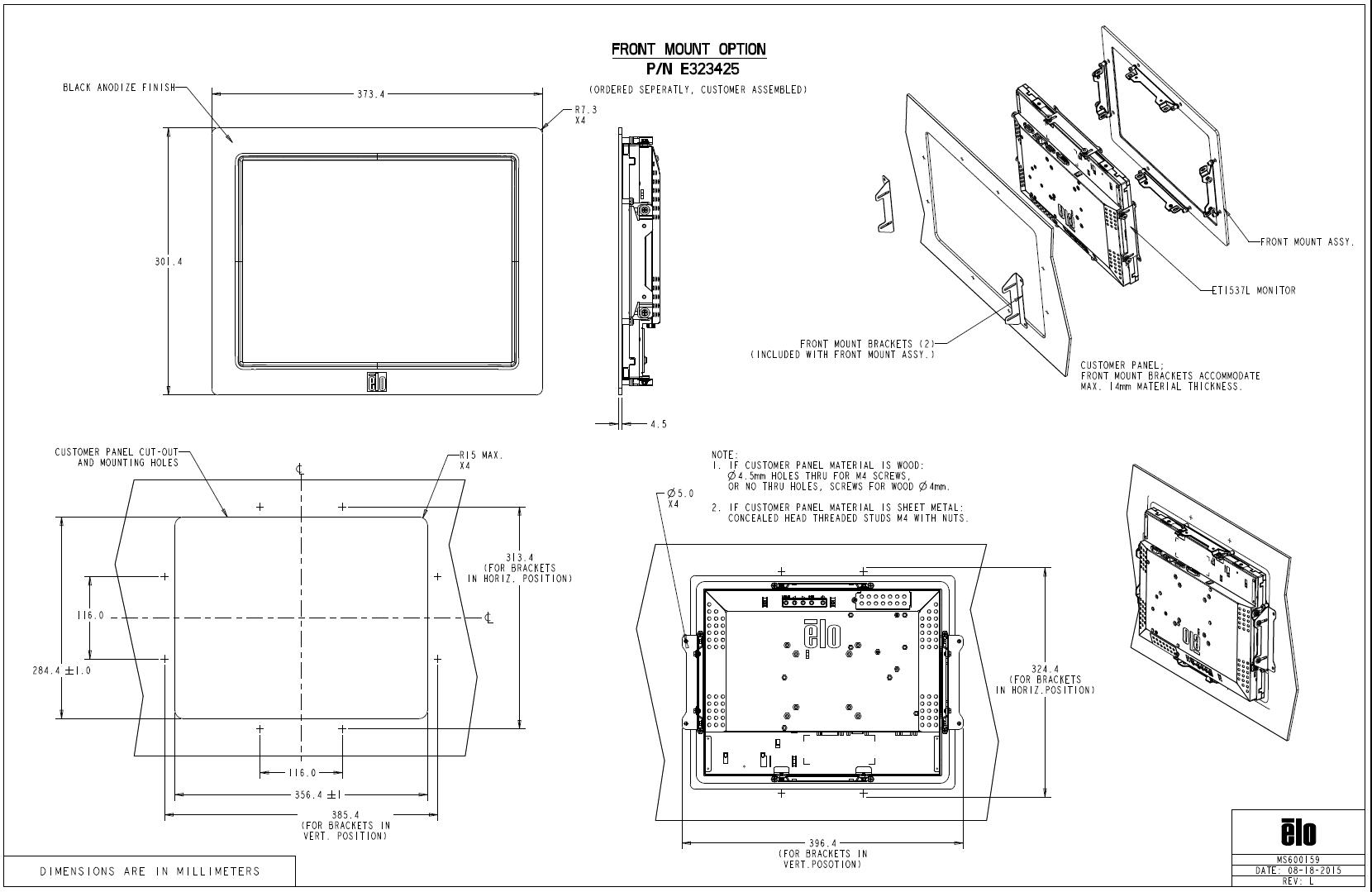

Vea el dibujo a continuación para E323425, Kit de Bisel de Montaje Frontal de 15 Pulgadas (también archivo .pdf adjunto a este artículo).

Aquí están las especificaciones y dimensiones mostradas en el dibujo de la Opción de Montaje Frontal de Elo (P/N E323425). Todas las dimensiones están en milímetros.

GENERAL
Parte: Opción de Montaje Frontal
Número de Parte: E323425
Acabado: Anodizado negro
Ensamblaje: Pedir por separado, ensamblado por el cliente
Monitores de Marco Abierto de 15 Pulgadas compatibles, es decir: ET1537L
Grosor máximo del panel del cliente: 14 mm
Radio de esquina: R7.3 mm (x4 esquinas exteriores)
Radio de esquina del corte interno: R15 mm máx (x4)

VISTA FRONTAL (TAMAÑO EXTERIOR DEL BISEL)
Ancho total: 373.4 mm
Altura total: 301.4 mm

VISTA LATERAL (PROFUNDIDAD)
Profundidad total: 4.5 mm

CORTE DEL PANEL DEL CLIENTE
Ancho del corte: 356.4 ±1.0 mm
Altura del corte: 284.4 ±1.0 mm
Centro horizontal al borde: 116.0 mm (cada lado desde la línea central)
Centro vertical al borde: 116.0 mm (cada lado desde la línea central)

ESPACIO DE SOPORTES
Espaciado horizontal de soportes: 313.4 mm (para soportes en posición horizontal)
Espaciado vertical de soportes: 324.4 mm (para soportes en posición horizontal)

ENVELOPE DE MONTAJE TOTAL
Ancho con soportes verticales: 396.4 mm
Altura con soportes verticales: 385.4 mm

AGUJEROS DE MONTAJE
Diámetro del agujero: Ø5.0 mm (x4)

NOTAS DE SUJETADORES
Si el material del panel es madera:
– Ø4.5 mm agujeros pasantes para tornillos M4, o sin agujeros pasantes y usar tornillos para madera Ø4 mm

Si el material del panel es metal en lámina:
– Usar pernos roscados de cabeza oculta M4 con tuercas

SOPORTES
Cantidad: 2
Incluido con el ensamblaje de montaje frontal
Orientación del soporte: Horizontal o vertical (dimensiones proporcionadas para ambos)

Este dibujo define el corte del panel, el patrón de agujeros de montaje, el tamaño total del bisel, el envelope de los soportes y los requisitos de sujetadores para instalar un Monitor de Marco Abierto de 15 Pulgadas de Elo como el ET1537L utilizando el kit de bisel de montaje frontal E323425.
