Requisitos de Conexión de Pines Serie

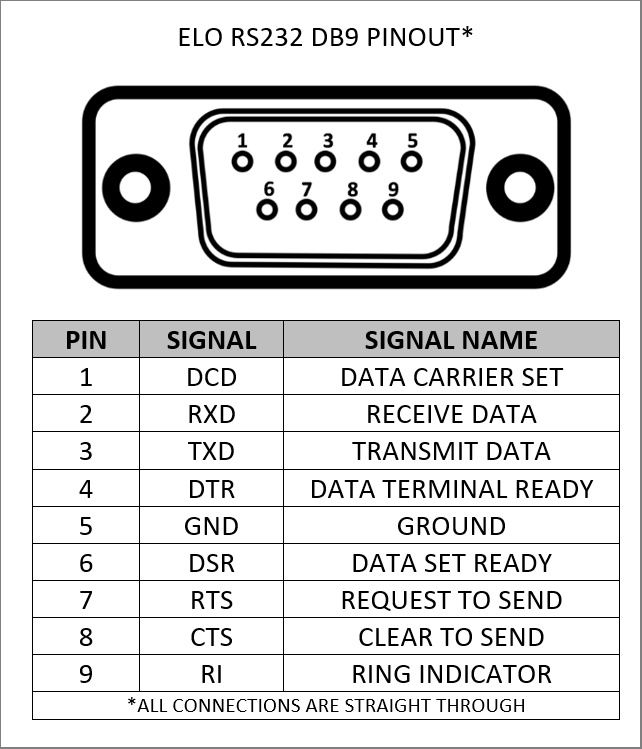

Para conexiones táctiles, un cable serie DB9 de 9 pines macho a hembra con conexión directa de pin a pin es el estándar (como en el pin 1 de un extremo conectado al pin 1 del otro extremo, pin 2 al pin 2, etc.).

Los cables seriales de módem nulo (que cruzan los pines 2 y 3) no funcionarán.

La conexión mínima para serie al usar el controlador de Windows de multi-táctil es pins 2 y 5, conectados directamente.

La conexión mínima para serie al usar el controlador de Windows de 5-series de un solo toque es los pines 2, 3, 5, 6 y 8, todos conectados directamente. El requerimiento se puede reducir a solo los pines 2 y 5 instalando el controlador usando instalación silenciosa e incluyendo la opción /NoHandshake. Consulte el Manual del Usuario en la sección Común de los archivos descomprimidos para más detalles.

Cuando se carga el controlador de un solo toque, envía un comando (en el pin 2) al controlador solicitando identificación. El controlador envía una respuesta en el pin 3. El pin 5 es tierra, requerido para completar cualquier circuito/ruta de señal. Cuando el controlador está alimentado, afirma el pin 6 (DSR). Cuando el controlador termina su auto-prueba, afirma el pin 6 (CTS). Por defecto, el controlador de un solo toque no se cargará a menos que esos pines estén afirmados en alto (+ 5 vdc).
