Este artículo explica cómo instalar, configurar y probar la pantalla de cliente Elo 2 x 20 orientada hacia atrás (VFD) usando el controlador OPOS en un sistema Windows 10.
ℹ Resumen
Estas instrucciones aplican a las pantallas de cliente orientadas hacia atrás Elo (VFD) con los números de parte E001003 y E122426. Después de instalar el controlador OPOS, configurará la pantalla, verificará la comunicación y probará el funcionamiento usando la utilidad de demostración OPOS incluida.
Estas instrucciones aplican a las pantallas de cliente orientadas hacia atrás Elo (VFD) con los números de parte E001003 y E122426. Después de instalar el controlador OPOS, configurará la pantalla, verificará la comunicación y probará el funcionamiento usando la utilidad de demostración OPOS incluida.
Requisitos
| Elemento | Requisito |
|---|---|
| Pantallas compatibles | E001003 y E122426 |
| Sistema operativo | Windows 10 |
| Software | Paquete de controlador OPOS v1.7.0.0 |
Descargar el controlador OPOS
📦 Descargar paquete de controlador OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
También se adjunta una versión en PDF de estas instrucciones de instalación en este artículo de la base de conocimientos.
Instalar y configurar el controlador OPOS
- Descargue el paquete de controlador OPOS v1.7.0.0 y extraiga el contenido en una carpeta de su computadora.

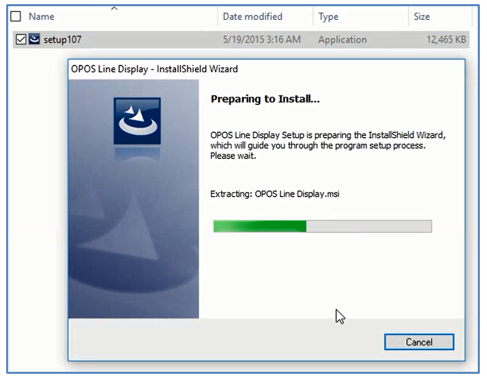

- Ejecute Application setup107.exe.
- Siga el asistente de instalación.
- Haga clic en Siguiente.
- Haga clic en Instalar.
- Espere a que la instalación finalice.
- Haga clic en Finalizar.
-

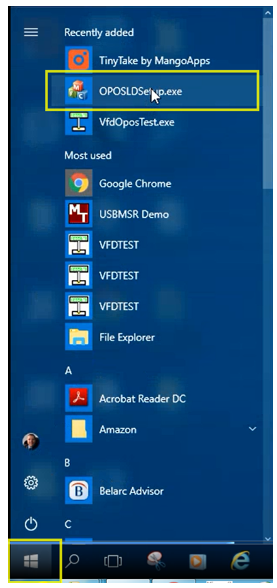

Inicie OPOSLDSetup.exe desde el menú Inicio de Windows. Alternativamente, navegue a:
C:\Program Files (x86)\POS\OPOS Line Display
-

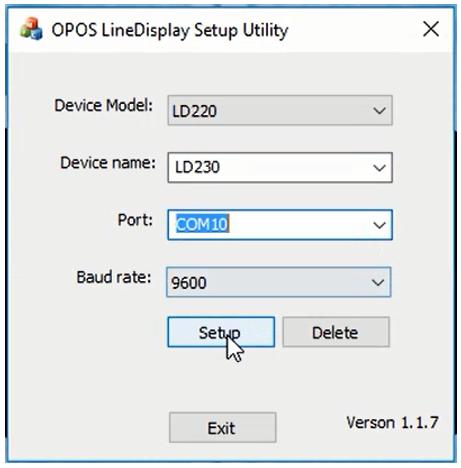

Configure la pantalla usando los siguientes ajustes:
Configuración Valor Modelo del dispositivo LD220 Nombre del dispositivo LD230 Puerto Seleccione el puerto COM asignado en el Administrador de dispositivos Velocidad en baudios 9600

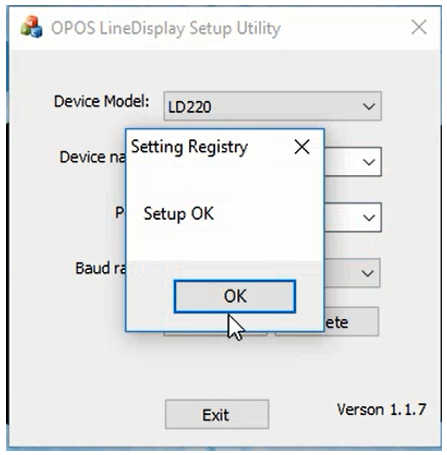

Haga clic en Configurar. - Cuando aparezca el mensaje Configuración OK, haga clic en Aceptar.
-

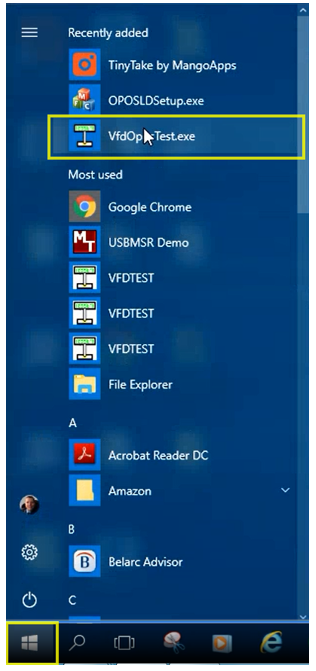

Ejecute VfdOposTest.exe. Alternativamente, navegue a:
C:\Program Files (x86)\POS\OPOS Line Display

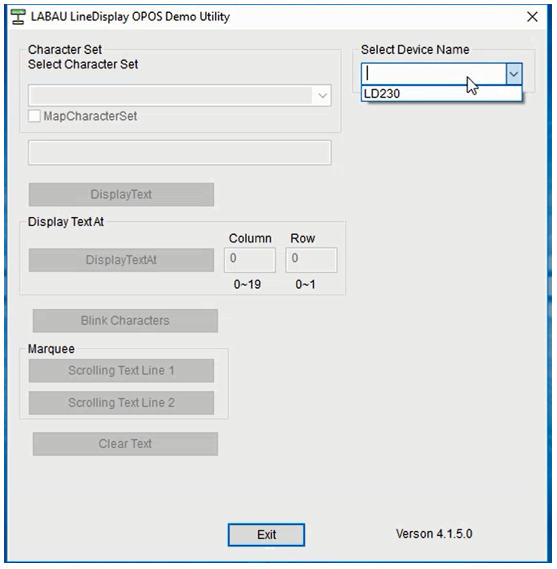

- Seleccione LD230 en la lista Seleccionar nombre del dispositivo.

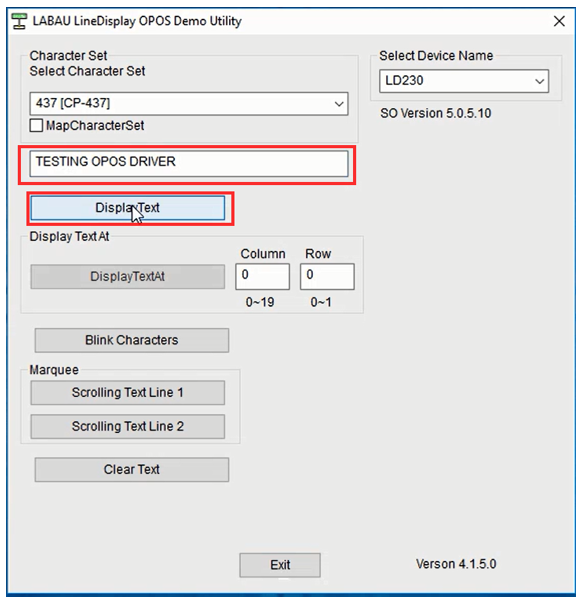

- Ingrese un mensaje en el cuadro de texto y haga clic en Mostrar texto.

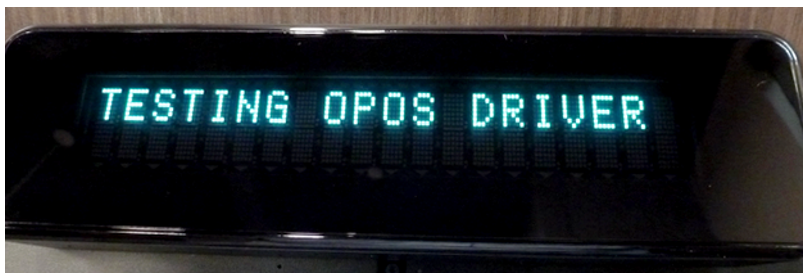

- Verifique que el mensaje aparezca en la pantalla VFD.
-

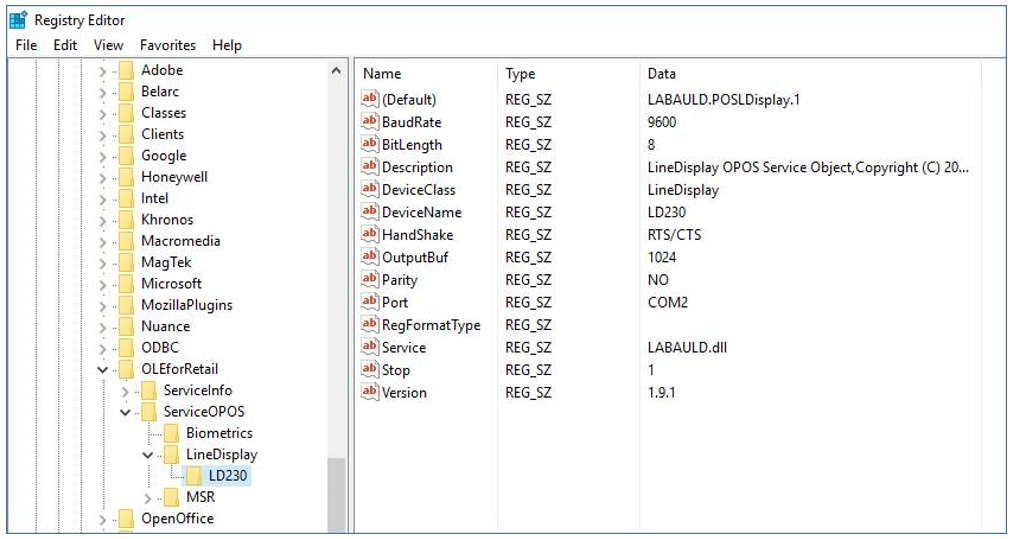

La configuración del registro OPOS puede verse en:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Solución de problemas
- Verifique que el puerto COM correcto esté seleccionado en la utilidad de configuración OPOS LineDisplay.
- Confirme que la velocidad en baudios esté configurada en 9600.
- Si la VFD no muestra texto, verifique la asignación del puerto COM en el Administrador de dispositivos de Windows.
- Reinicie la aplicación VFD después de realizar cualquier cambio de configuración.
- Si la comunicación sigue fallando, desconecte y vuelva a conectar la VFD y repita el proceso de configuración.
💡 Consejo
Si la VFD no aparece en las utilidades OPOS, primero verifique la asignación del puerto COM en el Administrador de dispositivos de Windows. Un puerto COM incorrecto es la causa más común de fallos de comunicación después de la instalación del controlador.
Si la VFD no aparece en las utilidades OPOS, primero verifique la asignación del puerto COM en el Administrador de dispositivos de Windows. Un puerto COM incorrecto es la causa más común de fallos de comunicación después de la instalación del controlador.
