Este artículo proporciona los pasos para configurar el Magtek MSR

Información de programación y utilidades para los MSR de MagTek y la utilidad del lector USB de deslizamiento e inserción de MagTek. Esta utilidad permite a un usuario enviar comandos que cambian la configuración del dispositivo tanto para el HID USB como para la emulación de teclado (Cifrada y No Cifrada) MSR. La información a continuación también está en un .pdf que está adjunto a este artículo de conocimiento.

Herramientas Necesarias

• MagTek MSR
• Computadora con Windows 7 o superior
• Lector USB de Deslizamiento y Inserción de MagTek – PN99510026
  • Esta utilidad funcionará para MSR Cifrados y No Cifrados:
  • La utilidad de MagTek mencionada anteriormente también se puede encontrar en los paquetes de controladores de periféricos AIO, y en la carpeta de periféricos de un AIO.

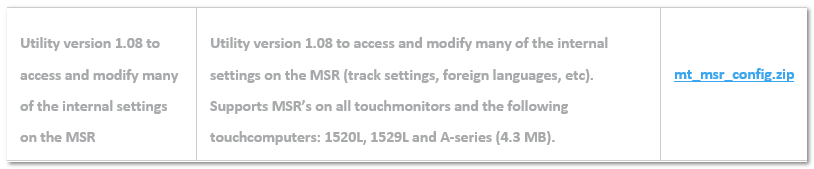

• También hay una utilidad de configuración de MSR versión 1.08 listada en la página de descargas de Elo, sin embargo, solo será compatible con los MSR No Cifrados:

Información del MSR
MSR No Cifrados (MSR de Monitor)

• PN de Elo: E500356, E177037, + más.
• PN de MagTek: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

MSR Cifrados (X Series, E Series, I Series, PayPoint, Elo POS)

• PN de Elo: E001002, E122229
• PN: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (con valores predeterminados de SureSwipe): 0801/0011
• VID/PID HID (SureSwipe deshabilitado): 0801/0002
• VID/PID KB: 0801/0001

Procedimiento

1. Descargue e Instale la aplicación de lector USB de Deslizamiento e Inserción, PN99510026. Esto creará un ícono en su escritorio llamado 'MagTek USB MSR'.

2. Haga doble clic en el 'ícono de MagTek USB MSR' para iniciar la aplicación.

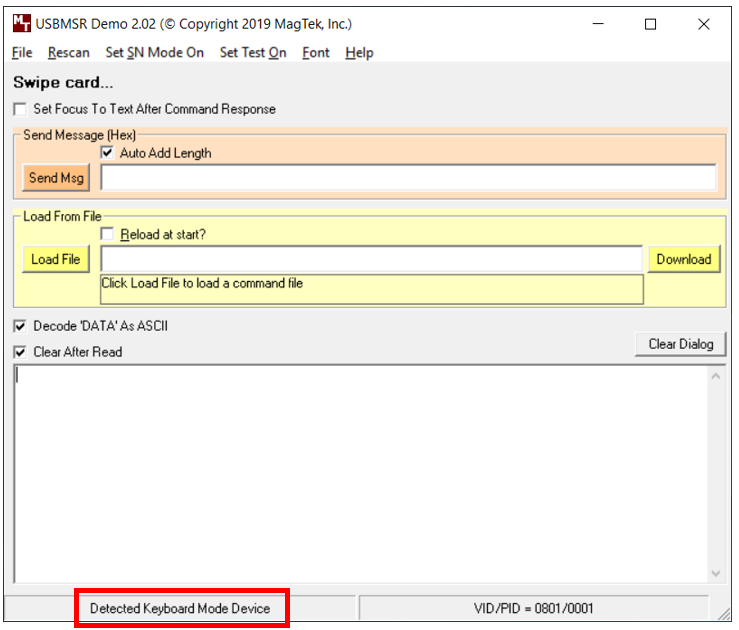

3. La aplicación se abrirá e identificará un MSR conectado en modo teclado o HID. Captura de pantalla a continuación mostrando Dispositivo en Modo Teclado detectado:


4. Puede enviar comandos ingresando el comando manualmente en el “Enviar Msg”. También puede descargar un archivo de texto suministrado por MagTek, o creado por el usuario, seleccionando “Cargar Archivo”.

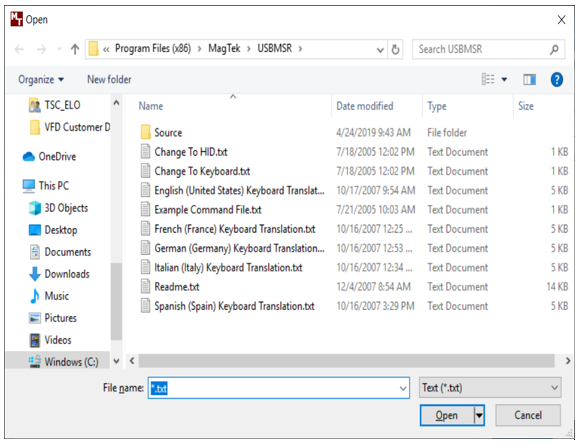

5. Los archivos de texto suministrados por MagTek están listados a continuación:

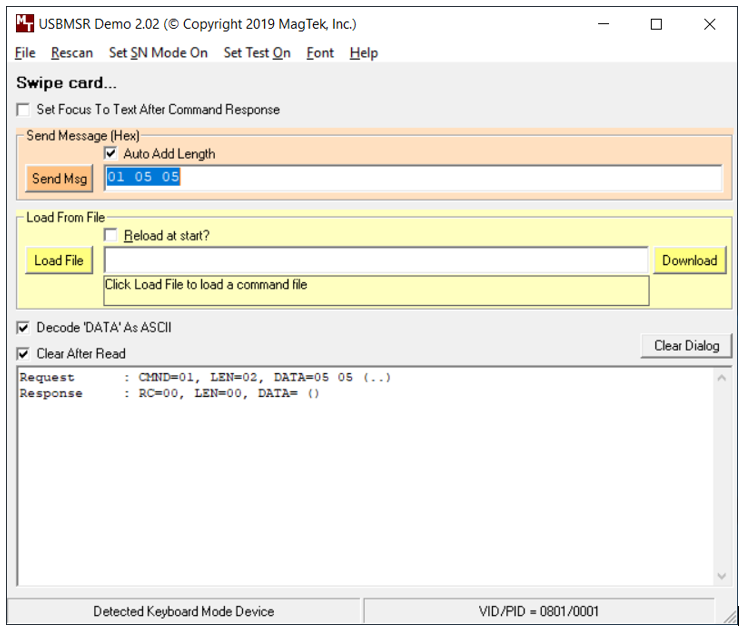

6. Para enviar manualmente un comando, necesitará escribir el comando en la línea “Enviar Msg”, seleccionar Agregar Longitud Automáticamente, y hacer clic en enviar.  En este ejemplo, se está enviando un comando para leer Solo la Pista 1 y la Pista 2:



7. Después de enviar cualquier comando, debe enviar 02 para reiniciar la alimentación al MSR y para guardar los cambios. El dispositivo será redetectado por la utilidad después de enviar 02.

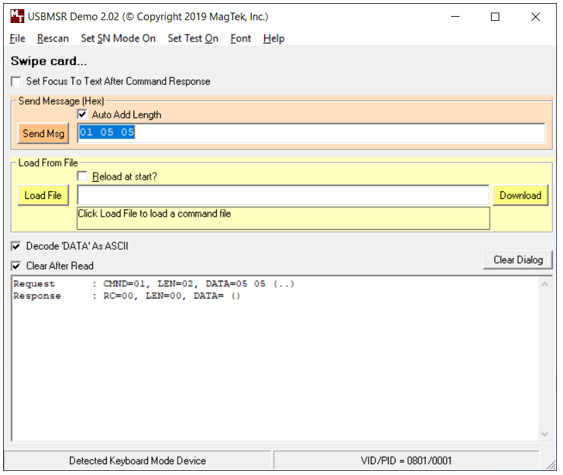

8. Para verificar que los cambios se realizaron, puede enviar un comando de consulta. Para ver qué datos de pista están configurados en un MSR Cifrado, envíe 00 05. En el ejemplo a continuación, la respuesta indica DATA=05, que es solo pista 1 y 2:



9. A continuación se presentan comandos comunes para cada versión del MSR. Todos los comandos deben estar en HEX. Si necesita programación adicional, debe consultar los Documentos de Referencia Técnica de MagTek.

Enlaces para descargar manuales y tabla ASCII a continuación:

• HID: HID99875320-6.01.pdf
• Emulación de Teclado: KB99875321-10.01.pdf
• Cifrado: 99875475-10.01.pdf
• Tabla ASCII: ASCII Table.txt

Comandos Comunes

MSR Cifrado

Comando para Obtener Número de Serie:  00 03

Obtener Nivel de Seguridad:  15

Cambiar a KB/HID

• KB:  01 10 01
• HID: 01 10 00

Comandos SET para Habilitar Pista del MSR (mismo ID de propiedad para KB y HID):

• Todas las pistas (predeterminado) 01 05 95
• Solo Pista 1: 01 05 01
• Solo Pista 2: 01 05 04
• Pista 1 y 2: 01 05 05

Eliminar todos los Centinelas: 01 14 03

Para eliminar Centinelas de Inicio/Detención individuales:

• Para eliminar el Centinela de Inicio de la Pista 1: envíe 01 24 00, luego espere 15 segundos y envíe 02 para reiniciar el MSR.
• Para eliminar el Centinela de Inicio de la Pista 2: envíe 01 25 00, luego espere 15 segundos y envíe 02.
• Para eliminar el Centinela de Fin de todas las pistas: envíe 01 2B 00, luego espere 15 segundos y envíe 02.

CR después de cada pista (el predeterminado es CR después de todos los Datos): 01 21 8D

Eliminar CR: 01 22 00

Velocidad de Sondeo (el predeterminado es 1 milisegundo): 10 Milisegundos 01 02 0A

Restablecer el MSR a los valores de fábrica: Niveles Predeterminados de Dynamag 2.txt

MSR No Cifrado (KB/HID)

Comando para Obtener Número de Serie: 00 01

Cambiar a KB/HID

• KB:  01 10 01
• HID: 01 10 00

Comandos SET para Habilitar Pista del MSR

Comandos SET para Habilitar Pista del MSR HID:

• Solo Datos de Pista 1: 01 04 01
• Solo Datos de Pista 2: 01 04 04
• Solo Pista 1 y 2: 01 04 05
• Pista 1, 2 y 3: 01 04 95

Comandos SET para Habilitar Pista del MSR KB:

• Solo Datos de Pista 1: 01 03 01
• Solo Datos de Pista 2: 01 03 04
• Solo Pista 1 y 2: 01 03 05
• Pista 1, 2 y 3: 01 03 95

Eliminar todos los Centinelas: 01 04 00

Para eliminar Centinelas de Inicio/Detención individuales (solo Modo KB):

• Eliminar Centinela de Inicio de Pista 1 (Predeterminado “%”): 01 14 00
• Eliminar Centinela de Inicio de Pista 2 (Predeterminado “;”): 01 15 00

Eliminar Centinela de Fin (Predeterminado “?”): 01 16 00

CR después de cada pista (el predeterminado es CR después de todos los Datos): 01 05 8D

Eliminar CR: 01 05 00

Restablecer el MSR a los valores de fábrica: FC 55 AA

Para guardar cambios en el MSR: Después de enviar cualquiera de los comandos de programación anteriores, debe esperar 10 segundos y enviar 02 para reiniciar el MSR.
