Este artículo proporciona pasos para montar el MSR en el monitor de escritorio Elo 1523L.
Por favor, consulte los pasos a continuación para instalar el MSR en un monitor Elo 1523L o 1723L. Además, se proporciona la Guía de Instalación Rápida (QIG), incluida en la caja con la Parte #E628912: ELO-MSR-1523L 1723L-BL-R, para referencia adicional.

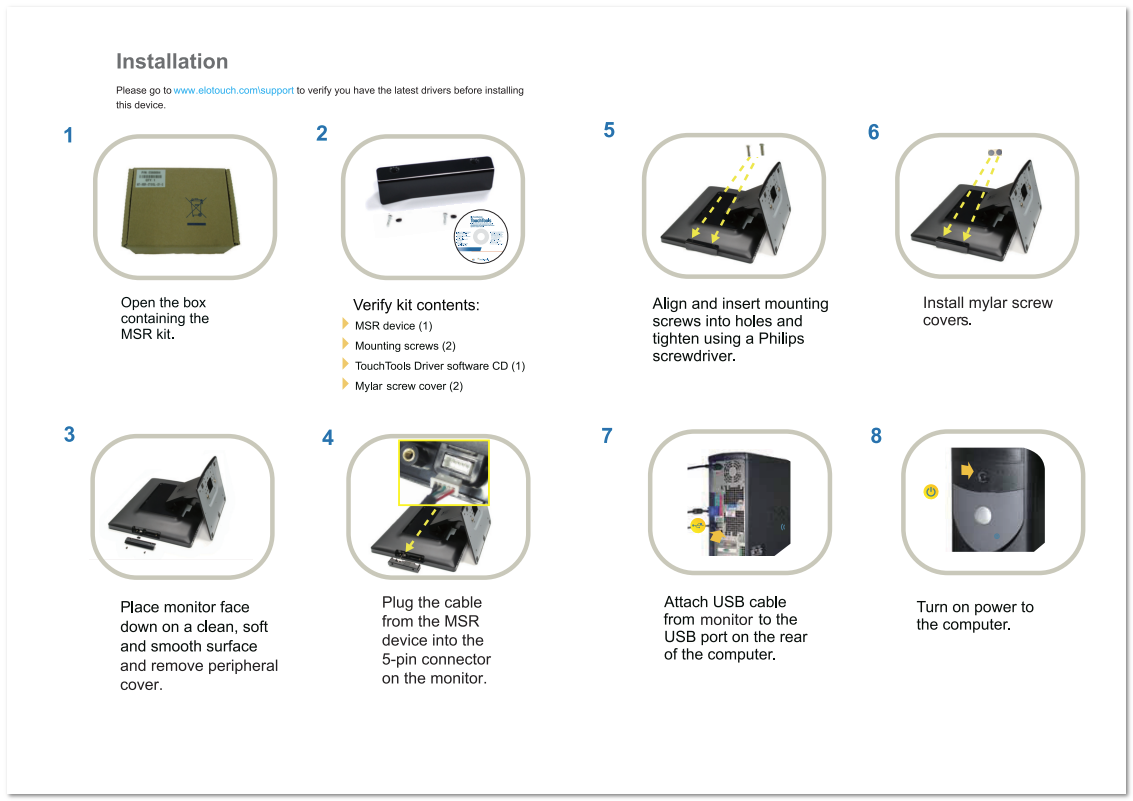

Paso
-
Coloque el monitor con la pantalla hacia abajo sobre una superficie limpia, suave y lisa para proteger la pantalla.
-
Retire la cubierta periférica del monitor.
-
Conecte el conector de 5 pines del MSR (lector de banda magnética) al conector de 5 pines correspondiente en el monitor.
-
Alinee los dos tornillos de montaje Philips con los agujeros designados y asegúrelos usando un destornillador.
-
Coloque las cubiertas de tornillo de mylar sobre los tornillos para completar el ensamblaje.
-
Finalmente, conecte el cable USB del monitor a un puerto USB disponible en la computadora.
En este punto, el MSR debería estar completamente operativo.

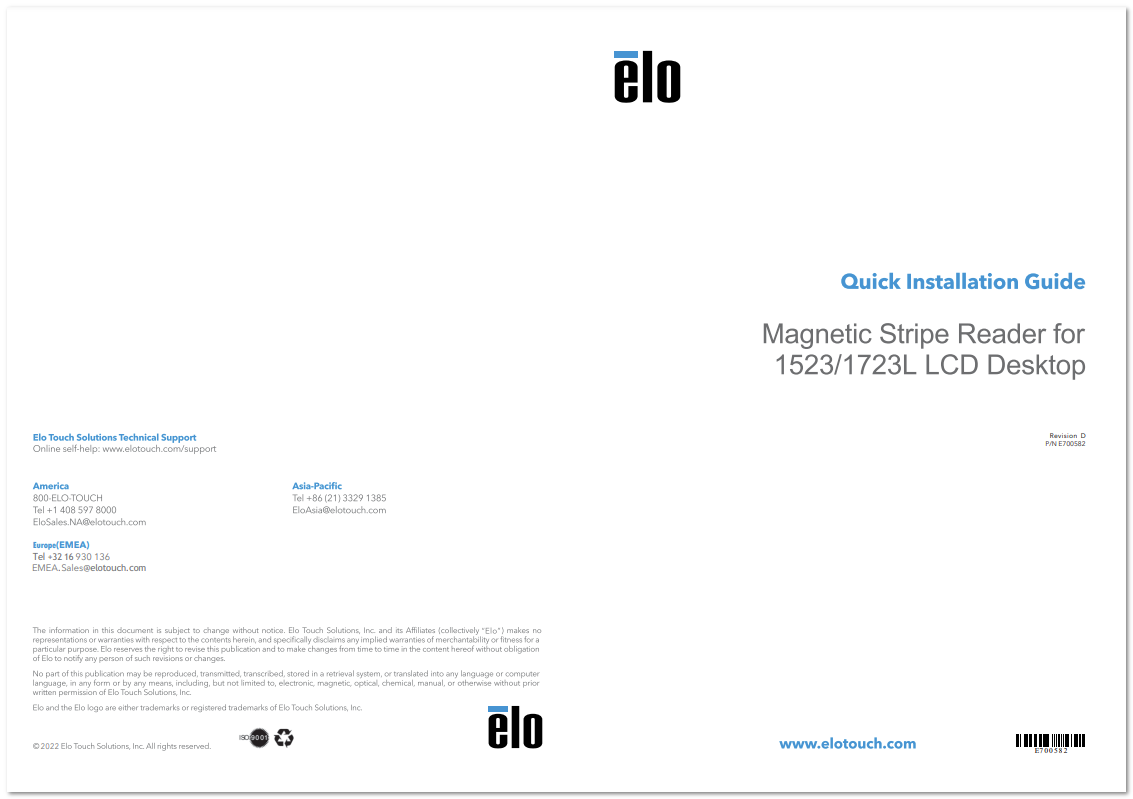

Guía de Instalación Rápida
