Este artículo proporciona información y especificaciones del Cable GPIO E211544

A continuación se presenta información sobre el Cable GPIO E211544, que se utiliza en los sistemas AIO Android de Elo; I-Series y Backpack. Este cable se conecta a un puerto GPIO en los productos de Elo que tienen esa característica. Un extremo tiene un conector para conectarse al producto, el otro extremo son cables sueltos para conectar a la solución o conector GPIO del cliente.

Productos Elo con soporte GPIO:

• Una salida con 5V/200mA.
• Dos entradas (“1”=5V , “0”=GND).

Número de Parte del Cable GPIO de Elo: E211544: KIT, Cables GPIO para AAiO
Descripción: Cable de interfaz de puerto GPIO para señalización todo en uno de I-Series

Especificaciones y Pin-Out:

• Corriente - 200 mA
• Voltaje - 5 V
• Compatibilidad - I-Series para Android
• Pinout del Cable
  • Pin 1 – Salida de 5V
  • Pin 2 – Conexión de Entrada 1
  • Pin 3 – Conexión de Entrada 2
  • Pin 4 – Tierra
  • Pin 5 – Tierra
• Dimensiones - 1.8 m

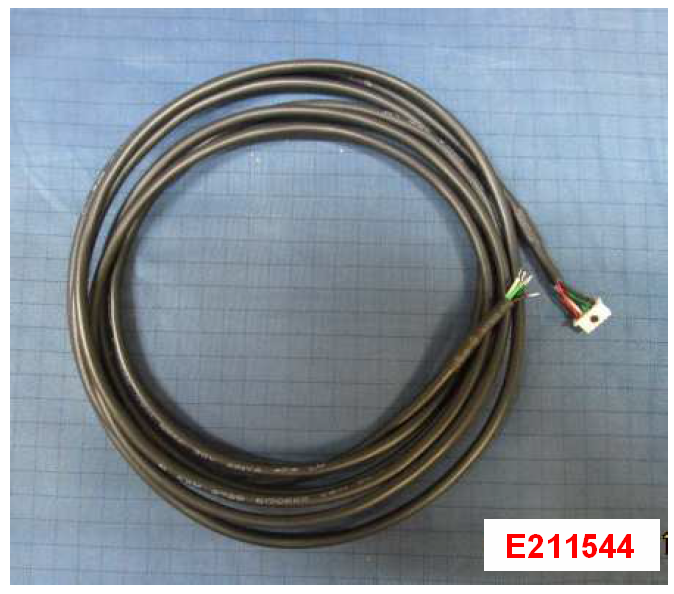

Foto:

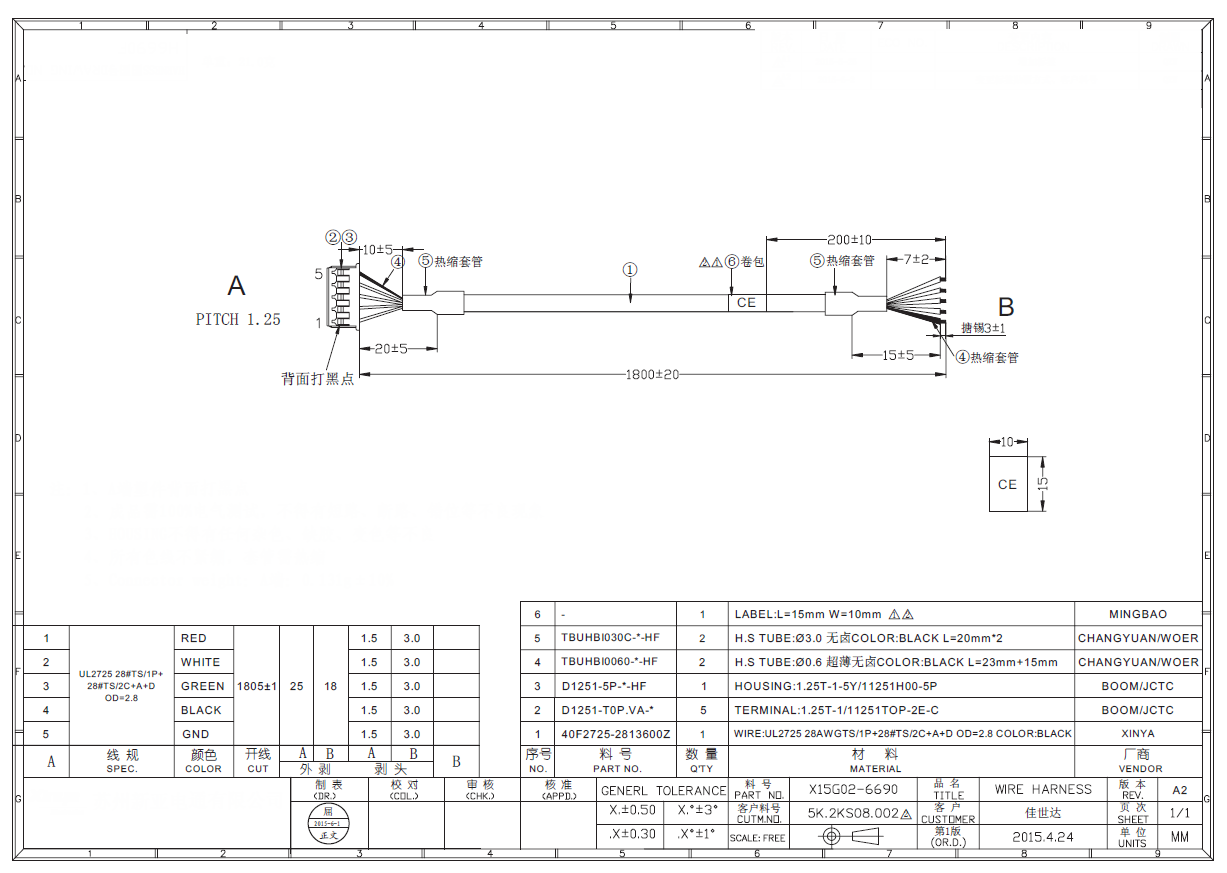

Dibujo:
