Este artículo proporciona las especificaciones para el Controlador USB Legacy 3000U

Vea la información a continuación para las especificaciones del Controlador USB Legacy 3000U

Tensión de suministro y corriente

• +5 Vdc, nominal (+4.35 a +5.25 Vdc)
• 50 mA, típico a +5 Vdc. La potencia media disipada es 0.25 W, típica
• La energía se obtiene del suministro de 5V en el conector USB. No se necesita fuente de alimentación externa.
• El requisito total de ruido y ondulación debe ser inferior a 100mV (p-p) para frecuencias por debajo de 1MHz, y menos de 50mV (p-p) para frecuencias superiores a 1MHz.

Interfaz
• USB de alta velocidad
• Compatible con plug and play

Modos de operación
• Protocolo AccuTouch SmartSet
• Modos Inicial/Stream/Untouch/Habilitar Z-eje

Resolución táctil
• Aproximadamente 4096x4096, resolución de 12 bits

Tiempo de conversión
• Aproximadamente 8.6 ms por conjunto de coordenadas

Fiabilidad
• MTBF superior a 250,000 horas según MIL-HDBK-217-F2 utilizando el método de cálculo de tensión de piezas para un entorno benigno con una temperatura ambiente de 25°C

Ambiental

Temperatura
• Operativo: 0°C a 65°C
• Almacenamiento: -25°C a 85°C

Humedad
• Operativo: 10% a 90% RH, sin condensación
• Almacenamiento: 10% a 90% RH, sin condensación

Altura de operación
• 10,000 pies máximo

Choque y vibración
• Norma ISTA 2A para choque
• Onda sinusoidal de tres ejes, 50Hz a 2kHz, 1G, 2 minutos/Octava con permanencia en resonancia

ESD
• Según EN 6100-4-2 1995: Nivel 4. Descarga por contacto 8kV, descarga por aire 15kV para el conector USB y de pantalla

Inflamabilidad
• El sustrato de la placa de circuito impreso tiene una clasificación de 94V0. Todos los componentes plásticos, como conectores y cabezales, también tienen una clasificación de 94V0.
• Además, la circuitería está protegida por Raychem Polyswitches, que son componentes reconocidos por UL.

Características físicas

Construcción
• Diseño de montaje en superficie de cuatro capas con plano de tierra interno para supresión de EMI

Dimensiones
• Ancho total: 2.28 pulgadas (57.9 mm)
• Longitud total: 3.50 pulgadas (88.9 mm)
• Altura total: 0.65 pulgadas (16.5 mm)
• Todos los orificios de montaje son orificios metalizados a través de los cuales se conecta la tierra del chasis. Consulte los dibujos al final de este documento.

Conectores y definiciones de pines
• La configuración del conector permite que el controlador se coloque en línea entre la pantalla táctil y un concentrador USB o un host.

Conector de salida USB
El conector USB, P2, es un receptáculo USB de la serie "B" según lo especificado en la sección 6.5 de la especificación USB, versión 1.1. Los pines están numerados como se muestra en la figura a continuación.

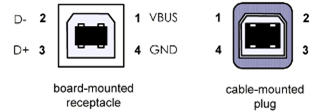

Figura 1. P2, conector de placa USB y conector montado en cable



Tabla 1. Números de pines del conector USB y nombres de señales



Conector de pantalla táctil
El conector de la pantalla táctil, P3, es un cabezal de una fila con cinco posiciones con pines cuadrados de 0.025 pulgadas espaciados en centros de 0.100. P3 se acopla con el receptáculo del cable de la pantalla táctil AccuTouch. Los pines están numerados como se muestra en la figura a continuación.
Figura 2. P3, cabezal montado en placa del cable de pantalla táctil AccuTouch y conector montado en cable

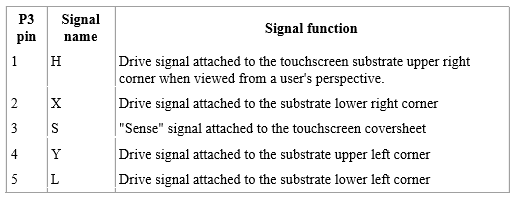

Tabla 2. Números de pines del conector de pantalla táctil AccuTouch y descripciones de señales



Características de diagnóstico LED
El controlador CTR-300000-AT-USB-00 tiene dos indicadores de estado LED.
Un LED verde (D1) indica el estado del controlador de la siguiente manera:



Un segundo LED (D6) indica el estado USB de la siguiente manera:



Aprobaciones de agencias
• Los controladores Elo son componentes reconocidos por UL "CNR/USR" para EE. UU. y Canadá, categoría NWGQ2, Equipos de Tecnología de la Información, incluidos Equipos Empresariales.
• Los controladores Elo están certificados como componentes TUV Bauart.
• El controlador 3000U ha pasado pruebas de cumplimiento bajo los límites de FCC Parte 15 Clase B con un buen margen.
• Dependiendo de la aplicación, puede ser necesario prestar atención especial a la conexión a tierra y apantallamiento del sistema, y puede ser necesario aplicar esferas supresoras de ferrita.

Dibujos
Huella

Vista superior

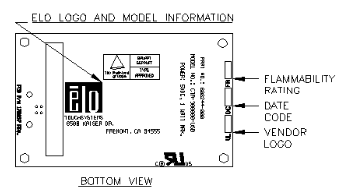

Vista inferior


Vista lateral


Nota: Los valores de la vista lateral representan dimensiones típicas.
