Este artículo detalla y explica cómo funciona la tecnología AccuTouch de Elo

Vea la información a continuación para una explicación de cómo funciona la tecnología AccuTouch.



Las Partes de una Pantalla Táctil

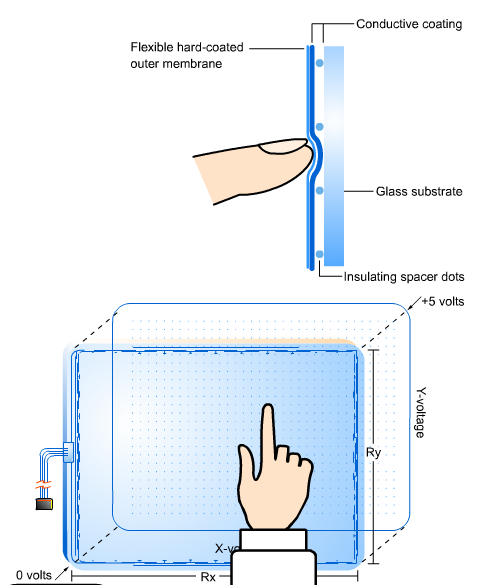

La pantalla táctil resistiva de cinco hilos AccuTouch utiliza un panel de vidrio con un recubrimiento resistivo uniforme. Una cubierta de poliéster gruesa está suspendida firmemente sobre la parte superior de un sustrato de vidrio, separada por pequeños puntos aislantes transparentes. La cubierta tiene un recubrimiento duro y duradero en el lado exterior y un recubrimiento conductor en el lado interior.

Qué Sucede Durante un Toque
Cuando se toca la pantalla, empuja el recubrimiento conductor de la cubierta contra el recubrimiento del vidrio, haciendo contacto eléctrico. Las voltajes producidos son la representación analógica de la posición tocada.

Cómo el Controlador de la Pantalla Táctil Interpreta la Medición de la Pantalla
Cuando el controlador está esperando un toque, la capa resistiva de la pantalla táctil se sesga a +5V a través de cuatro líneas de control, y la cubierta está conectada a tierra a través de una alta resistencia. Cuando la pantalla táctil no está siendo tocada, el voltaje en la cubierta es cero. El nivel de voltaje de la cubierta se convierte continuamente mediante el convertidor analógico-digital (ADC) y es monitoreado por el microprocesador en el controlador.

Cuando se toca la pantalla táctil, el microprocesador detecta el aumento en el voltaje de la cubierta y comienza a convertir las coordenadas de la siguiente manera:

A    El microprocesador aplica el voltaje de control X en la pantalla táctil al aplicar +5V a los pines H y X y conectar a tierra los pines Y y L. Un voltaje analógico proporcional a la posición X (horizontal) del toque aparece en la cubierta en el pin S del conector de la pantalla táctil. Este voltaje es digitalizado por el ADC y sometido a un algoritmo de promediado, luego almacenado para su transmisión al host.
B    A continuación, el microprocesador aplica el voltaje de control Y en la pantalla táctil al aplicar +5V a los pines H y Y y conectar a tierra el pin X y L. Un voltaje analógico proporcional a la posición Y (vertical del toque) ahora aparece en la cubierta en el pin S del conector de la pantalla táctil. Esta señal se convierte y procesa como se describió anteriormente para la posición X.

Por Qué es Importante el Algoritmo de Promediado
El algoritmo de promediado reduce el ruido resultante del rebote de contacto durante el establecimiento y ruptura del contacto con la pantalla táctil. Se prueban muestras sucesivas de X y Y para determinar que sus valores difieran por no más de un cierto rango. Si una o más muestras caen fuera de este rango, se descartan las muestras y el proceso se reinicia. Esto continua hasta que varias muestras sucesivas de X (luego de Y) caen dentro del rango. El promedio de estos valores se usa como las coordenadas X e Y respectivamente.

Una vez que se obtienen muestras independientes de X e Y, se muestrean pares de coordenadas para eliminar los efectos del ruido. Si una muestra no cae dentro de un rango interno, se descartan todas las coordenadas X e Y y se reinicia la secuencia independiente de X e Y. Una vez que se han obtenido coordenadas aceptables, se determina una coordenada promedio y se comunica al procesador anfitrión.

Alineación de Video
Los valores X e Y son similares a las coordenadas cartesianas, con X aumentando de izquierda a derecha y Y aumentando de abajo hacia arriba. Estas coordenadas absolutas son arbitrarias y no escaladas, y variarán ligeramente de pantalla táctil a pantalla táctil. El controlador AccuTouch se puede calibrar para la alineación de video. Esto alinea el sistema de coordenadas de la pantalla táctil con la imagen de visualización, reorienta cada eje y escala las coordenadas antes de que sean transmitidas al ordenador anfitrión.

Las Medidas de los Ejes X e Y Se Originan del Vidrio
La tecnología de cinco hilos AccuTouch utiliza el sustrato de vidrio inferior tanto para las medidas del eje X como del eje Y. La cubierta flexible actúa solo como una sonda de medición de voltaje. Esto significa que la pantalla táctil seguirá funcionando correctamente incluso con no uniformidad en el recubrimiento conductor de la cubierta. El resultado es una pantalla táctil precisa, duradera y confiable que ofrece funcionamiento sin deriva.
