Este artículo incluye información a continuación que describe las diversas conexiones en los monitores Elo.

Conexión de alimentación

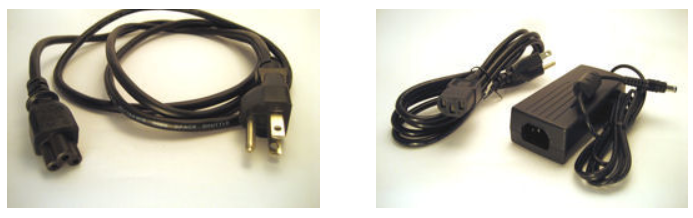

Esto proporciona energía para el monitor y la pantalla táctil. Hay dos tipos básicos: un cable de CA y una fuente de alimentación de CC. Algunos monitores tienen uno u otro, algunos monitores tienen ambos. Si se ofrecen ambos, elige solo uno.

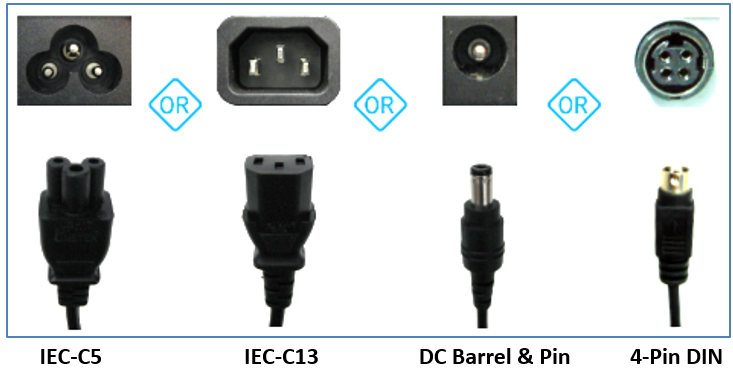

A continuación se muestran diferentes tipos de conexiones de CA y CC.



Conexión de video

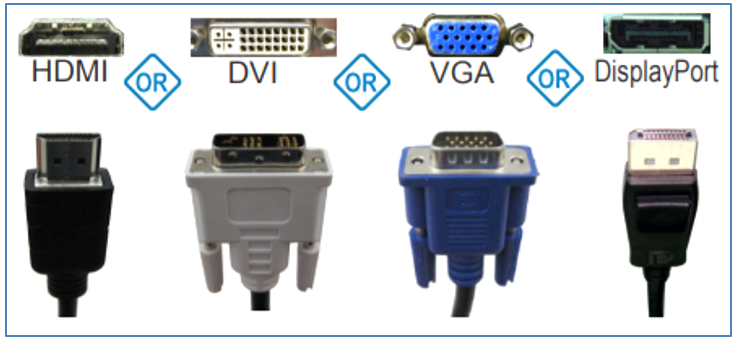

Esto proporciona la "imagen" en la pantalla. Hay varios tipos de conexiones de video: HDMI, DVI, VGA, DisplayPort. Si hay más de una conexión de video en el monitor, utiliza solo una de ellas.
NOTA: El conector VGA azul tiene tres filas de pines; es un conector de video, no un conector serial.



Conexión táctil

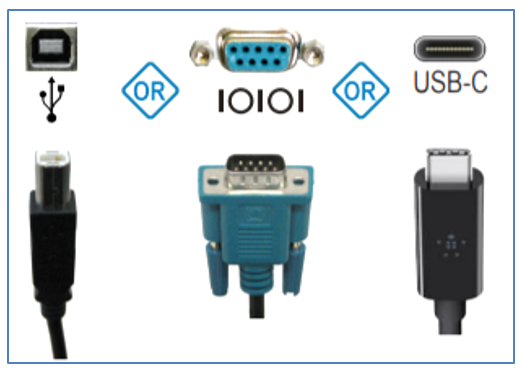

Esto proporciona una conexión para la parte táctil del monitor. Hay tres tipos básicos: USB, USB-C y serial. Si el monitor tiene más de una conexión táctil, elige solo una.
NOTA: El conector serial azul-verde se parece al conector VGA azul, pero tiene solo 2 filas de pines



Conexión de altavoz (Opcional)
Esto proporciona una conexión para que el audio de la computadora se reproduzca a través de los altavoces del monitor. Algunos monitores táctiles no incluyen altavoces.



Control remoto OSD cableado

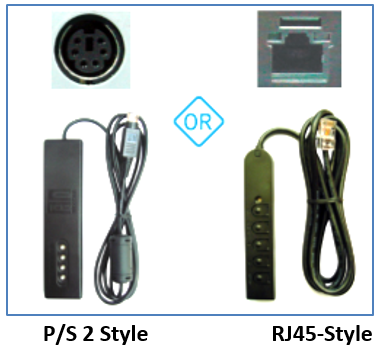

Algunos monitores (principalmente marcos abiertos y monitores IDS) tienen controles remotos OSD cableados para controlar la pantalla en la pantalla. Hay dos tipos, el estilo P/S 2 más antiguo y el estilo RJ45 más nuevo.
