Este artículo proporciona las especificaciones del controlador de bus IntelliTouch E281-4035
Vea a continuación las especificaciones del controlador de bus IntelliTouch E281-4035.

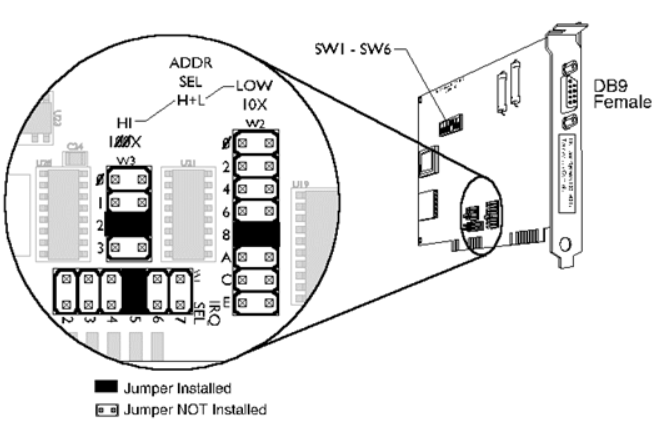

El controlador E281-4035 solo utiliza cuatro puertos I/O consecutivos, pero ocupa 32 (0x20) puertos I/O consecutivos. La dirección base I/O se selecciona mediante los jumpers W3 y W2. En el ejemplo anterior, la dirección base I/O es 280H (valor predeterminado de fábrica).
(Valor de W3 x 100) + (Valor de W2 x 10)
(2 x 100) + (8 x 10) = 280H
El jumper W1 selecciona la IRQ. En el ejemplo anterior, se selecciona la IRQ 5.
Configuraciones del interruptor
1 Valor predeterminado de fábrica |
Requisitos de energía
- 5 VDC (±5%) @ 0.3 Amperios
- 12 VDC (-5%, +10%) @ 0.1 Amperios
- -12 VDC (±10%) @ 0.04 Amperios
- Rizado para todos los voltajes <0.150 v="V" p-p="p-p"></0.150>
