Este artículo explica cómo configurar el mapeo de teclado para un lector de banda magnética Elo (MSR) que opera en modo de emulación de teclado. El mapeo de teclado permite que los datos de la tarjeta se interpreten correctamente cuando se utilizan distribuciones de teclado no inglesas. Hay tres métodos de configuración disponibles, siendo la utilidad EloMSR la opción recomendada para la mayoría de los usuarios.
ℹ Resumen
El mapeo de teclado cambia cómo el MSR traduce los datos de la tarjeta en caracteres de teclado. Si su computadora utiliza un idioma distinto al inglés, es posible que necesite configurar el MSR para que coincida con la distribución de su teclado.
El mapeo de teclado cambia cómo el MSR traduce los datos de la tarjeta en caracteres de teclado. Si su computadora utiliza un idioma distinto al inglés, es posible que necesite configurar el MSR para que coincida con la distribución de su teclado.
¿Cuándo debo usar el mapeo de teclado?
Configure el mapeo de teclado si:
- Su computadora utiliza una distribución de teclado no inglesa.
- Los datos de la tarjeta contienen caracteres incorrectos o inesperados después de deslizarla.
- Está implementando sistemas fuera de los Estados Unidos.
- Necesita que el MSR coincida con una distribución regional de teclado.
⚠ Importante
El mapeo de teclado se aplica únicamente al modo de Emulación de Teclado. Las configuraciones HID y USB-HID no requieren mapeo de teclado.
El mapeo de teclado se aplica únicamente al modo de Emulación de Teclado. Las configuraciones HID y USB-HID no requieren mapeo de teclado.
Métodos de configuración disponibles
| Método | Descripción | Recomendado |
|---|---|---|
| Método 1 | Usar la utilidad EloMSR y cargar un script de idioma predefinido. | ✔ Sí |
| Método 2 | Cargar uno de los scripts de mapeo de teclado preparados. | Para usuarios avanzados |
| Método 3 | Programar manualmente cada carácter ASCII. | Solo ingeniería |
Descargas
Utilidad de configuración EloMSR
📦 Descargar utilidad de configuración EloMSR
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
Scripts de mapeo de teclado
📦 Descargar scripts de mapeo de teclado
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
Documentación de programación ASCII
📦 Descargar documentación de programación ASCII
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
Configurar el mapeo de teclado usando EloMSR
- Descargue y extraiga std_msr_config.zip.
- Ejecute EloMSR.exe.
- Conecte el lector de banda magnética MagTek USB al ordenador.

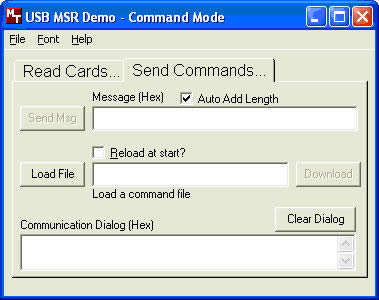

- Seleccione la pestaña Enviar comandos.

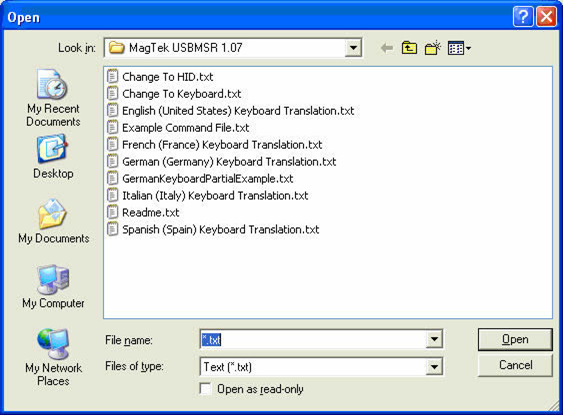

- Haga clic en Cargar archivo.
-
La ubicación predeterminada del script es:
C:\Program Files\MagTek\MagTek USBMSR 1.07
- Seleccione el script de idioma que coincida con la distribución de su teclado.
- Haga clic en Abrir.
- Espere a que se cargue el comando y que el lector se reinicie automáticamente.
- Seleccione la pestaña Leer tarjetas.
- Deslice una tarjeta de prueba para verificar el mapeo de teclado.
- El MSR ya está configurado para la distribución de teclado seleccionada.
Scripts de idioma compatibles
Los scripts de mapeo de teclado incluidos soportan los siguientes idiomas:
- Inglés
- Francés
- Alemán
- Italiano
- Español
Solución de problemas
⚠ Solución de problemas
- Verifique que se haya seleccionado el script de idioma correcto.
- Vuelva a conectar el MSR después de cargar una nueva configuración.
- Pruebe usando una tarjeta de banda magnética que se sepa que funciona correctamente.
- Si la salida sigue siendo incorrecta, verifique que la distribución de teclado de Windows coincida con el mapeo seleccionado en el MSR.
Artículos relacionados
- ¿Cómo configuro un lector de banda magnética MagTek Elo (MSR)?
- ¿Cómo restauro la configuración predeterminada en un lector de banda magnética Elo?
- ¿Cómo configuro los ajustes de pista en un lector de banda magnética Elo?
💡 Consejo
Para la mayoría de las implementaciones, utilice los scripts de idioma predefinidos incluidos con EloMSR en lugar de programar manualmente los valores ASCII. Los scripts predefinidos son más rápidos de implementar, más fáciles de mantener y ayudan a asegurar un mapeo de teclado consistente en múltiples sistemas.
Para la mayoría de las implementaciones, utilice los scripts de idioma predefinidos incluidos con EloMSR en lugar de programar manualmente los valores ASCII. Los scripts predefinidos son más rápidos de implementar, más fáciles de mantener y ayudan a asegurar un mapeo de teclado consistente en múltiples sistemas.
