Este artículo proporciona información sobre Elo P/N: E413396, Kit de Adaptador POE 4.0

A continuación se presenta información para Elo P/N: E413396, Kit de Adaptador POE 4.0

El módulo PoE (Power Over Ethernet) soporta salida DC con un rango de 20V y funcionalidad Ethernet. La potencia típica es de 25.5W. La tecnología incorpora energía eléctrica en una línea de datos LAN, permitiendo la entrega de potencia operativa además de permitir la comunicación de datos a través de terminales sobre infraestructura de cableado estándar.

Contenido del Kit
Este kit incluye todas las partes que se enumeran a continuación:

1. 1x Guía de Instalación Rápida (E988344 QIG, i-series 4.0 POE)
2. 2x tornillos M3x8mm (cabeza plana, en una bolsa ziplock, etiquetados)
3. 4x tornillos M4x12mm (cabeza plana, en una bolsa ziplock, etiquetados)
4. 4x tornillos M4x12mm (cabeza redonda, en una bolsa ziplock, etiquetados)

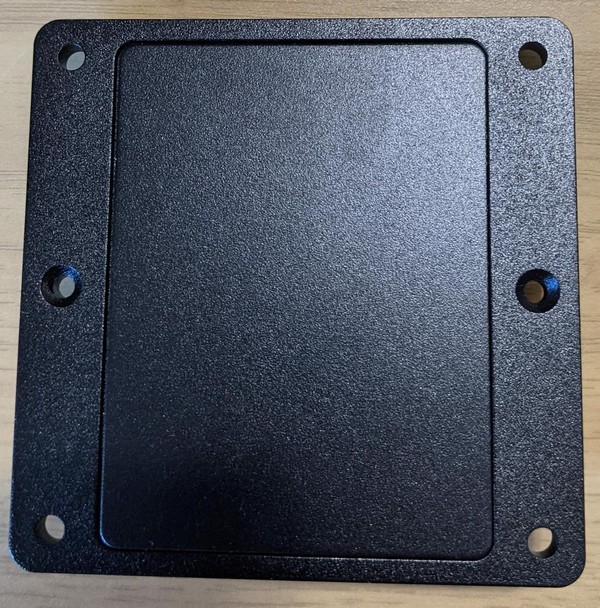

5. 1x Espaciador POE
6. Etiqueta de advertencia de conexión en caliente “¡Importante! Desconecte el cable de alimentación y el cable Ethernet antes de instalar o quitar este adaptador. Se producirá daño permanente si estos cables no se desconectan.”

Especificaciones

• Normas
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Medios de transmisión,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• Eficiencia
  • Eficiencia de la fuente de alimentación aislada 85%
• Temperatura
  • Temperatura de funcionamiento (independiente de la altitud): 0°C a 40°C
  • Temperatura de no funcionamiento (independiente de la altitud): -20°C a 70°C
  • Protección +/-15KV de aislamiento Ethernet para protección contra ESD/sobretensiones OTP, protección SCP, OCP Aislamiento, 1500Vrms

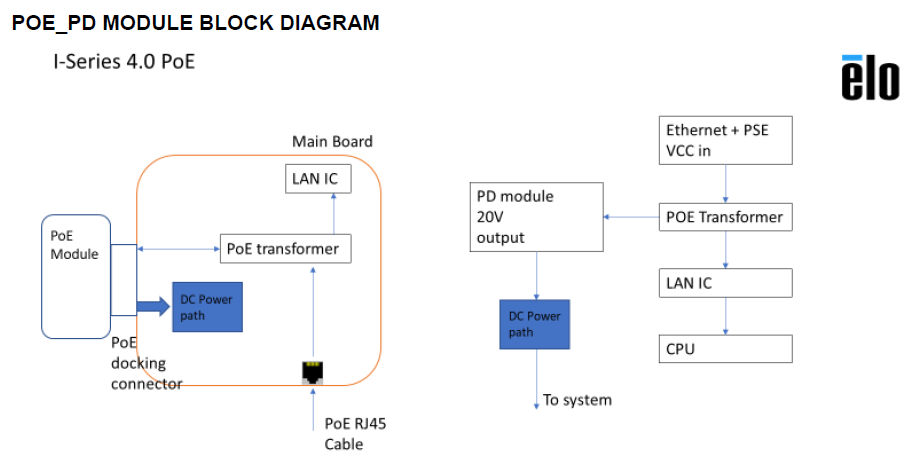

Diagrama de Bloque PoE

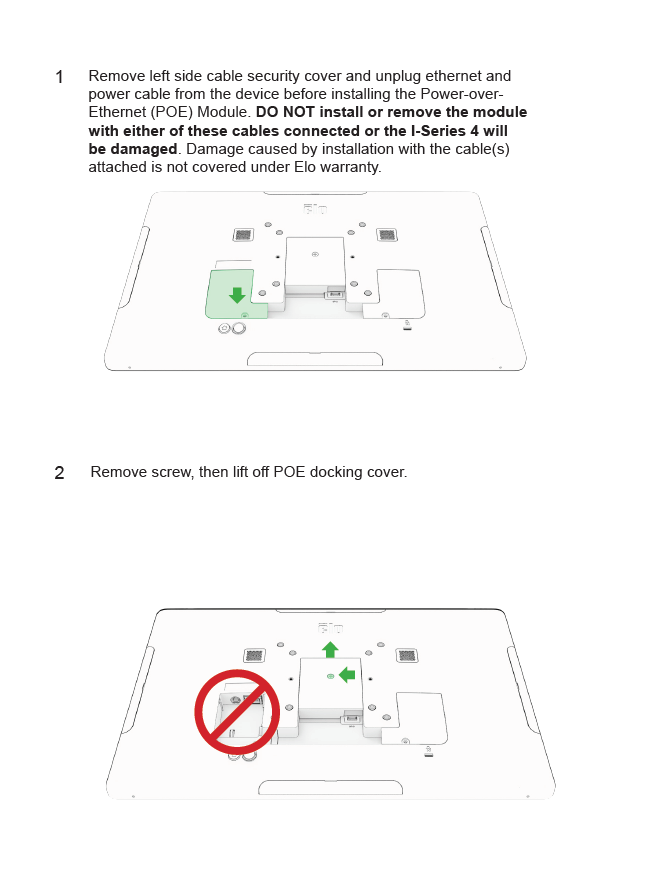

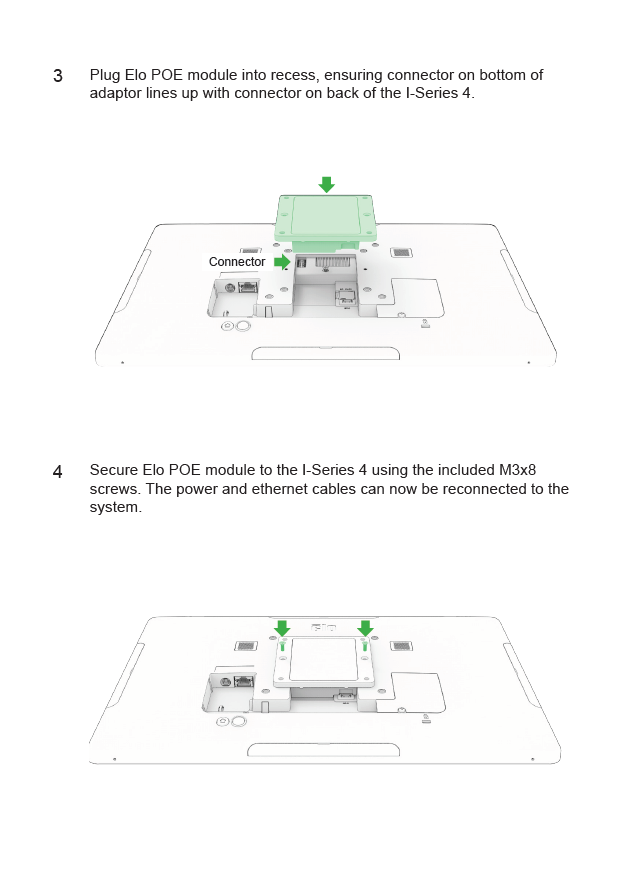

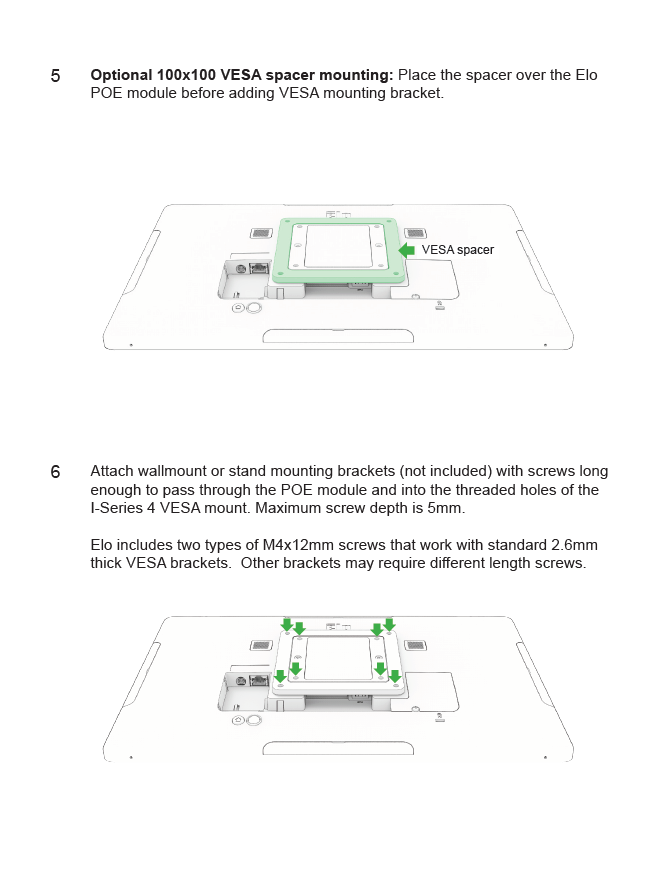

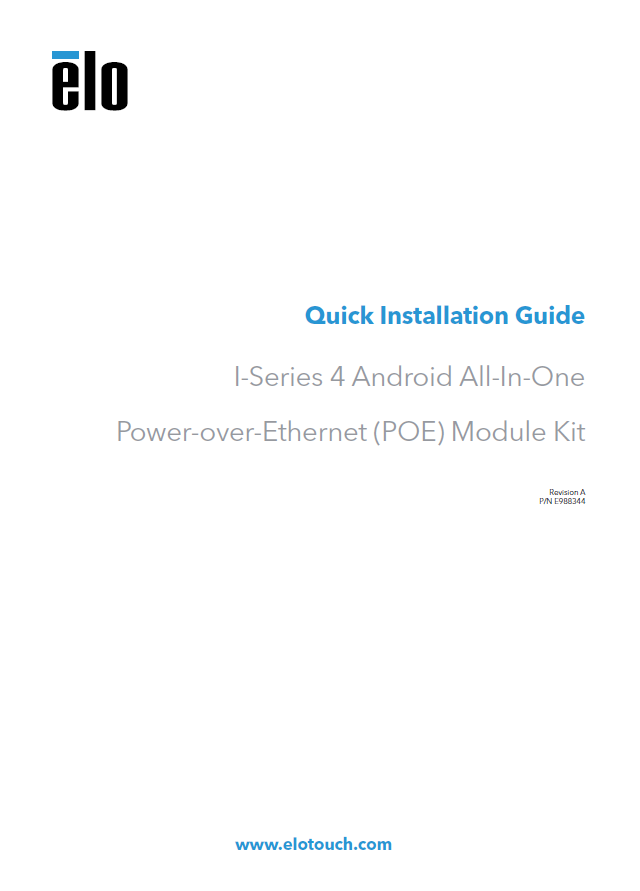

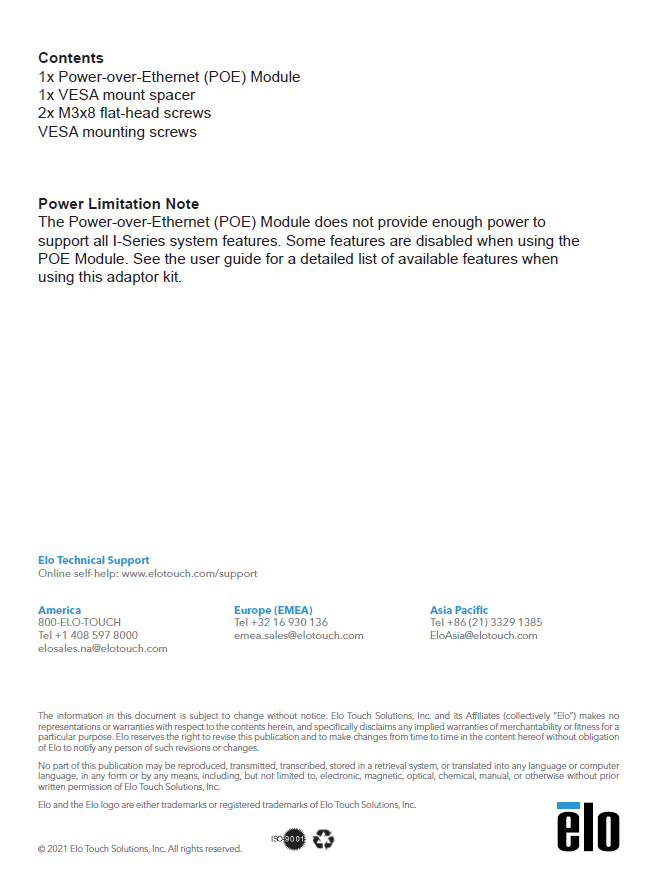

Guía de Instalación Rápida

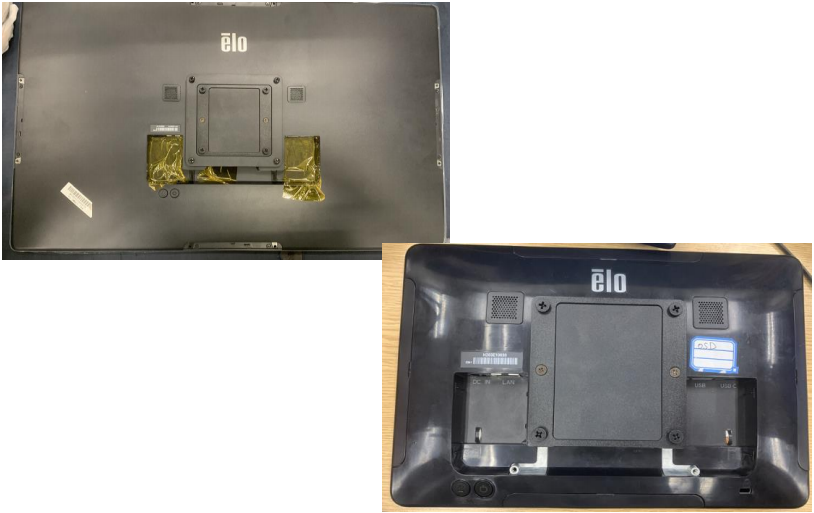

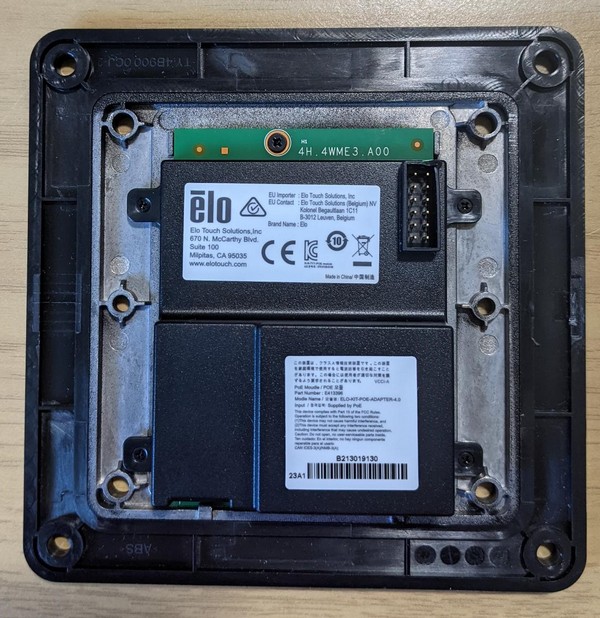

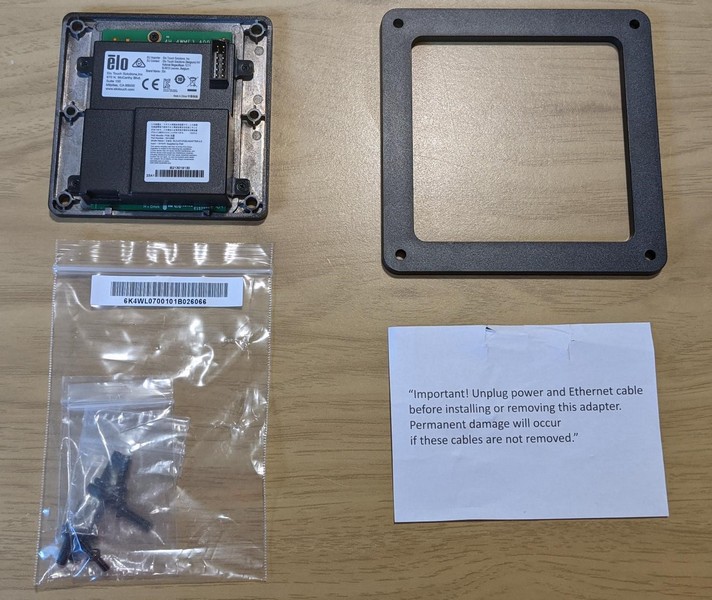

Fotos
