Este artículo proporciona instrucciones sobre cómo probar el GPIO en la mochila de Elo para dispositivos Android

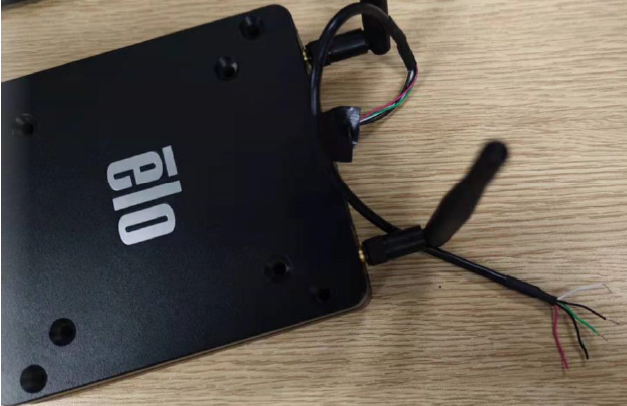

Usando el kit de cable GPIO: P/N: E211544 o un cable similar. Inicie la aplicación ELO Peripheral Test y conecte el cable GPIO a la conexión GPIO en el dispositivo Backpack 4.0.

a. Cierre la línea blanca con la línea negra. == GPIO81 debería convertirse en Bajo
b. Cierre la línea verde con la línea negra. == GPIO82 debería convertirse en Bajo
c. Mida el voltaje de la línea roja== Debería ser 5V
d. Cambie la salida GPIO80 a Bajo. Debería convertirse en 0 V
