Guía de Integración: Sellado de Pantallas Táctiles PCAP
La integración adecuada de pantallas táctiles de Capacitiva Proyectada (PCAP) de Elo — ahora parte de Zebra Technologies — permite la creación de sellos robustos a prueba de polvo y agua. Dependiendo de su diseño y métodos de integración, los sellos pueden ser diseñados para cumplir con las normas NEMA 4, NEMA 12 y IP65.
Reglas Críticas de Colocación y Materiales:
- El sello o junta nunca debe contactar el área activa de la pantalla táctil. Debe aplicarse únicamente alrededor de la región inactiva del borde del vidrio protector para evitar activaciones táctiles falsas.
- Siempre use materiales no conductores para el sellado.
- Evite elastómeros vulcanizados con azufre. El azufre puede atacar químicamente y degradar el patrón de electrodos de plata dentro del sensor de la pantalla táctil.
Recomendaciones de Material para Juntas
Al diseñar barreras a prueba de polvo o agua, se recomiendan las siguientes especificaciones de materiales para asegurar un rendimiento a largo plazo:
| Tipo de Sello | Materiales Recomendados | Detalles de Aplicación |
|---|---|---|
| Sello contra Polvo y Suciedad | Juntas de espuma de celda abierta. | Aplicadas ligeramente entre la pantalla táctil y el bisel frontal. |
| Sello a Prueba de Agua | Siliconas, poliuretanos y poliolefinas saturadas (reticuladas mediante irradiación de alta energía, peróxido u otro reticulante químico). | Juntas elastoméricas aplicadas en la región inactiva del borde del vidrio protector para prevenir la entrada de líquidos. |
Sellado para Clasificaciones IP Específicas
Si su aplicación requiere una clasificación IP de alta calidad específica (por ejemplo, quioscos exteriores o entornos industriales), Elo recomienda usar una capa protectora frontal de vidrio protector con un espesor de hasta 6 mm.
- Instale la capa protectora frontal de vidrio protector (de hasta 6 mm de espesor) sobre el sensor táctil.
- Acceda al menú de Visualización en Pantalla (OSD) del monitor y habilite la configuración "Touch Through" (Tocar a través).

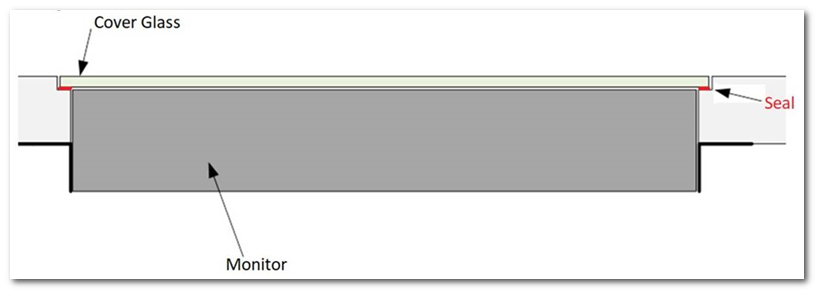

- Selle el vidrio protector directamente al bisel de su carcasa para finalizar la barrera de protección.
