Este artículo proporciona pasos para usar el software NCR Imaging Suite con el EloPOS All-In-One (AIO) Touch Computer.

Notas:

• Las reglas de la red deben permitir el puerto UDP 137 para el tráfico de NetBIOS
• El adaptador de red debe permitir NetBIOS sobre TCP/IP
• Carpeta compartida de red (ubicación para almacenar y desplegar imágenes capturadas)
• Servidor o estación de trabajo Windows
• No debe existir otro servicio DHCP en el segmento de red
• Funciona con y sin una puerta de enlace de red
• Al agregar controladores adicionales a Boot.wim, mantener el archivo por debajo de 400MB

Descarga de Imaging Suite:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Contenido del archivo:

• Requisitos previos
• PXEBOOT-WINPE
• Recovery_Update
• Utilidades
• NCR Imaging Suite User Guide.doc
• ReleaseNotes.txt

Instrucciones:

1. Conecte el servidor “servidor PXE” y el EloPOS “cliente PXE” en el mismo segmento de red
2. En el servidor PXE, asigne una dirección IPv4 estática de 10.10.10.2, máscara de subred 255.255.255.0, puerta de enlace 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Cree una carpeta compartida de red con la etiqueta “Imágenes”
4. Acceda a la carpeta \PXEBOOT-WINPE\UEFI\ y ejecute tftpd32.exe

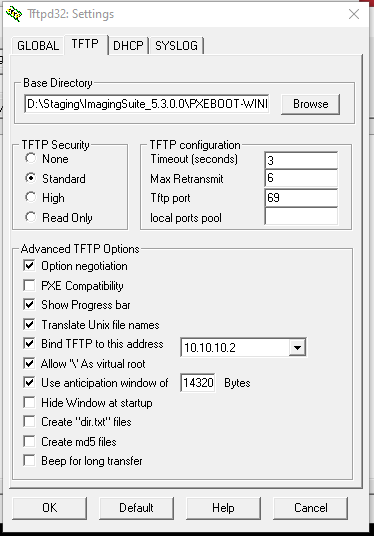

5. Configure la pestaña TFTP con la configuración mostrada a continuación

6. A continuación, configure la pestaña DHCP con la configuración mostrada a continuación

7. En la ventana principal de Tftpd32, seleccione la interfaz de servidor 10.10.10.2

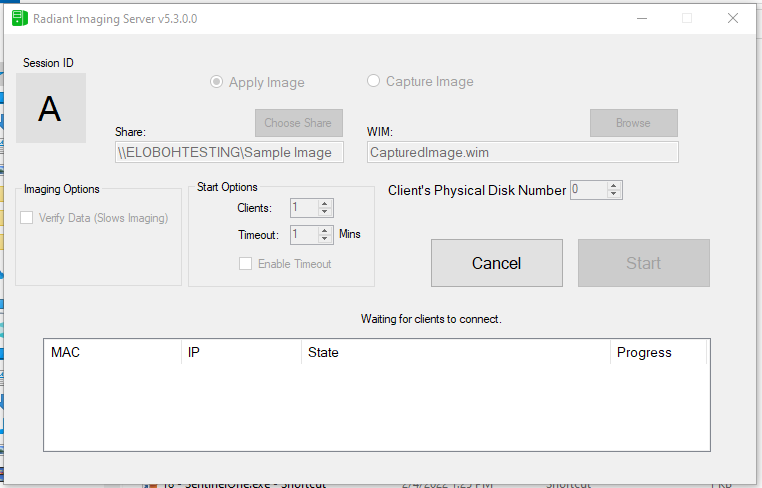

8. Vaya a la carpeta \ImagingSuite_5.4.0.4\Utilities\ y ejecute ImagingServer.exe
9. Seleccione Capturar o Aplicar imagen. En este ejemplo, tenemos una imagen capturada lista.
10. Haga clic en Elegir compartir y seleccione la carpeta compartida de red “Imágenes”
11. Ingrese las credenciales permitidas para acceder a la carpeta compartida
12. Haga clic en Navegar para seleccionar una imagen capturada anteriormente (.wim)
13. Haga clic en Iniciar

14. En el cliente PXE, habilite el arranque PXE y modo UEFI en la configuración de BIOS
15. Realice un arranque de red IPv4
16. Espere a que el cliente PXE reciba una dirección DHCP del servidor PXE
17. Espere a que el cliente PXE descargue el archivo de arranque boot.wim.
18. Espere a que el cliente PXE ingrese al entorno de pre-arranque y cargue el controlador de red.
19. Espere a que el cliente PXE inicie automáticamente ImageClient.exe
20. Elija Conectar al servidor NCR
21. Si la dirección IP del servidor PXE aparece, el cliente PXE está listo para recibir una imagen.

Otras notas:

• Cuando boot.wim es mayor de 400MB, EloPOS se bloqueará. Elimine controladores innecesarios para reducir el tamaño del archivo. Use la utilidad DISM en Windows para modificar y limpiar archivos .wim.
• ImagingServer.exe usará el servicio NetBIOS para comunicarse con ImageClient.exe
