Este artículo proporciona pasos para quitar y reemplazar la batería CMOS en los EloPOS o i-Series 2.0 de 22 pulgadas y 15 pulgadas* con Windows AIO TouchComputers.

Por favor, revisa el procedimiento antes de intentar realizarlo. Si no tienes experiencia o no te sientes cómodo desensamblando equipos electrónicos, por favor no lo intentes. Los daños que ocurran durante la realización de este procedimiento no están cubiertos por la garantía de Elo. Puedes enviar la unidad al Centro de Reparación Autorizado de Elo para que se reemplace la batería CMOS; para instrucciones ve AQUÍ

Pasos para quitar y reemplazar la batería CMOS en dispositivos EloPOS y i-Series 2.0 de 22 pulgadas y 15 pulgadas* con Windows.

1. Desconecta la corriente y coloca la unidad EloPOS de 22” o la i-Series 2.0 de 22” con Windows boca abajo sobre una superficie protectora.

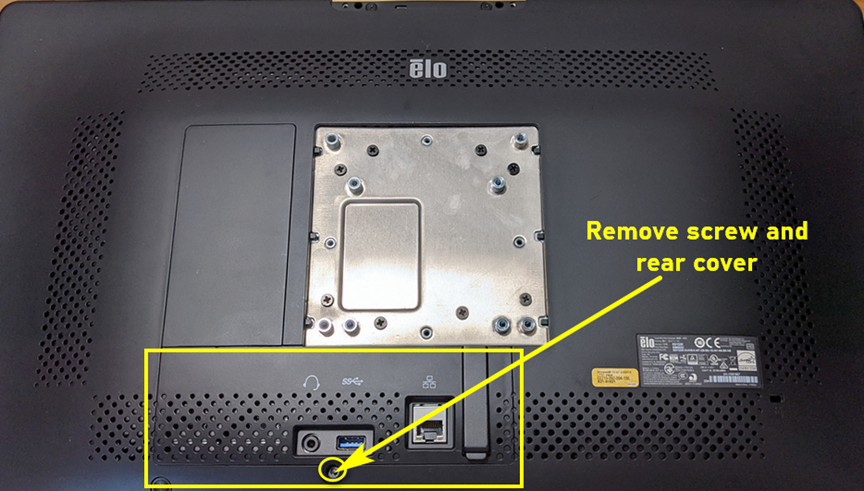

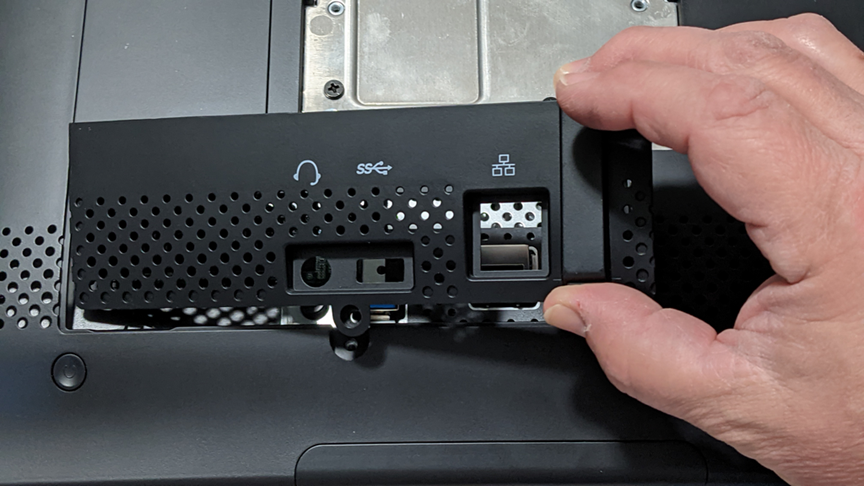

2. Retira el tornillo de la cubierta del SSD y quita la cubierta.

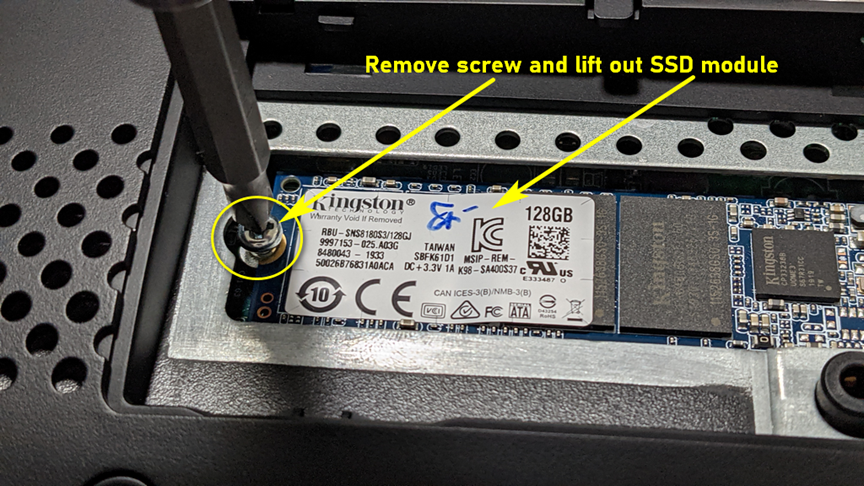

3. Retira el tornillo del SSD y levanta el módulo SSD fuera de la unidad.

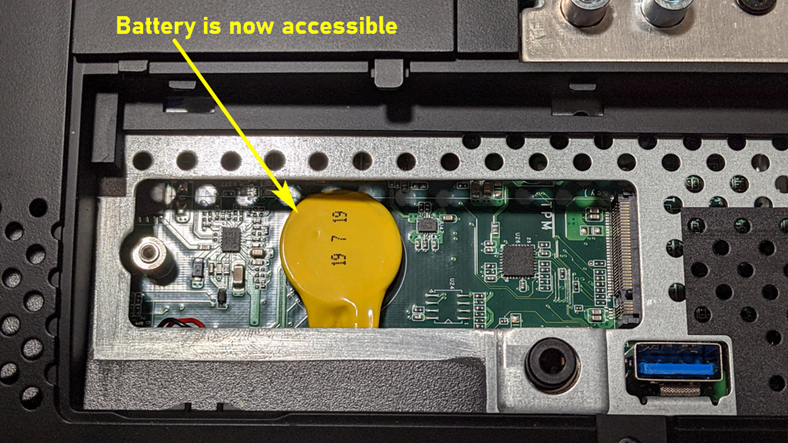

4. La batería CMOS ahora es accesible.

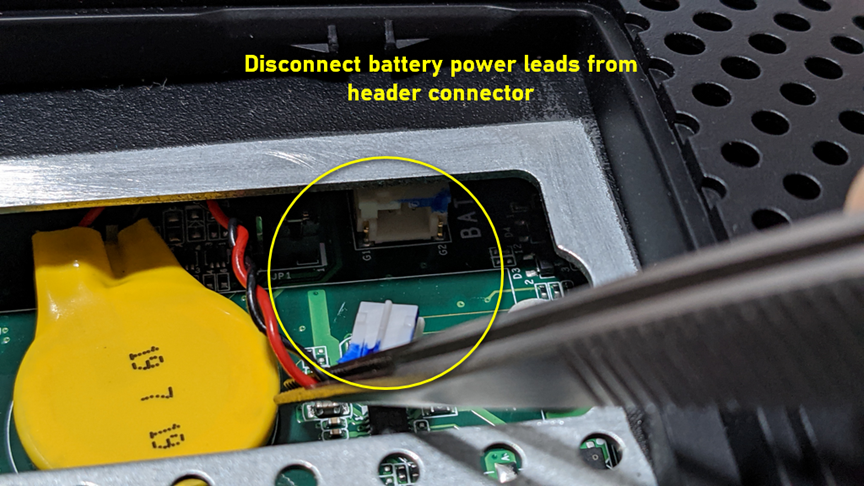

5. Desconecta los cables de alimentación de la conexión del conector.

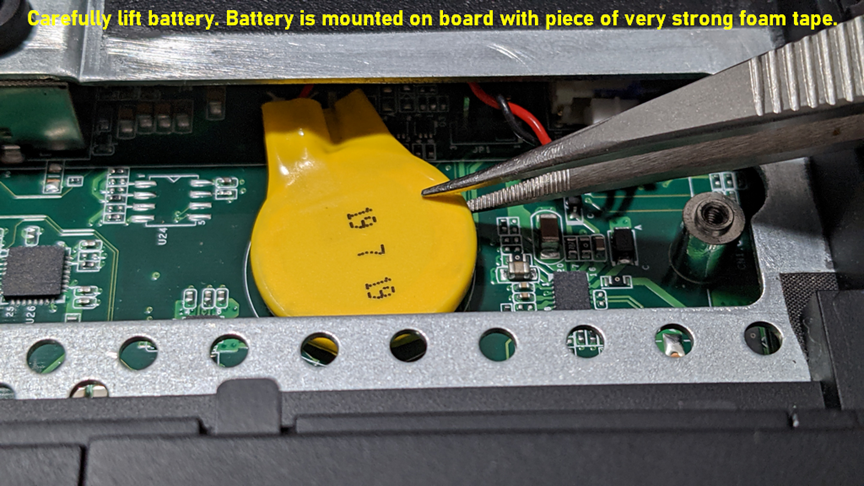

6. Levanta con cuidado la batería CMOS fuera de la unidad. Ten en cuenta que la batería está montada con un adhesivo muy fuerte; ten cuidado de no romper la placa de circuito.

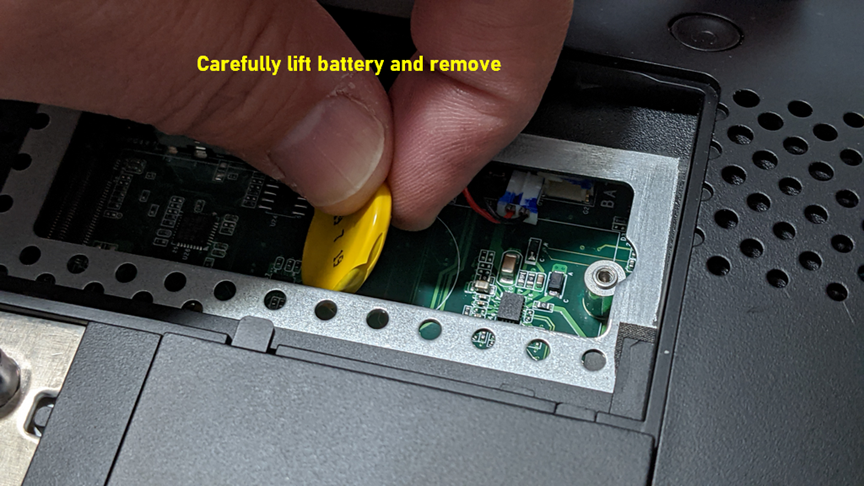

7. Una vez que el adhesivo se haya despegado, usa los dedos para levantar la batería hacia arriba y fuera de la unidad.

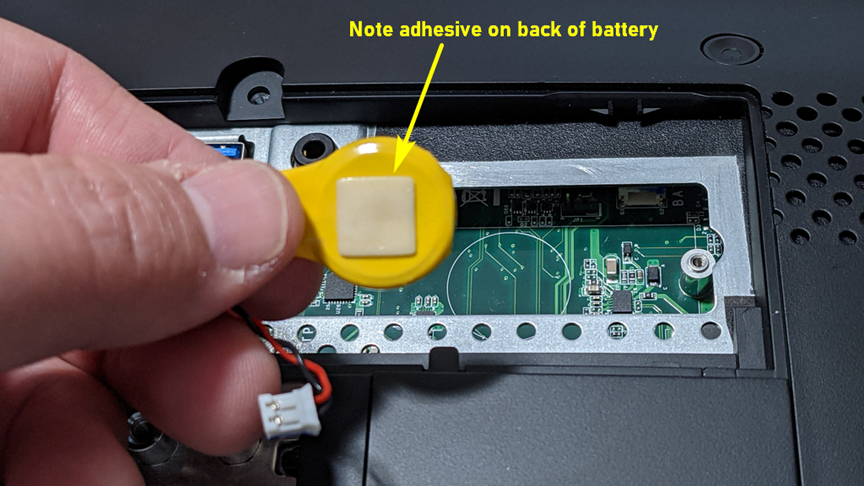

8. La foto a continuación muestra el adhesivo en la parte posterior de la batería.



9. Reemplaza la batería CMOS por una nueva y vuelve a ensamblar en el orden inverso al del desensamblaje.

• Batería CMOS de reemplazo = CR-2032 3V con cables y adhesivo.

10. Necesitarás restablecer la fecha y la hora en la BIOS después de realizar este procedimiento.
