Este artículo describe cómo acceder a la memoria (RAM) del sistema POS Elo E-Series 2

Los sistemas E-Series 2 son actualizables hasta un máximo de 8GB (4GB en la primera ranura y 4GB en la segunda ranura).

Especificaciones de Memoria

• Configuración predeterminada para Memoria (RAM) en Sistemas EloPOS:
  • 4GB 2666MHz DDR4 SO-DIMM en 1 de 2 ranuras

Números de Parte de la Memoria

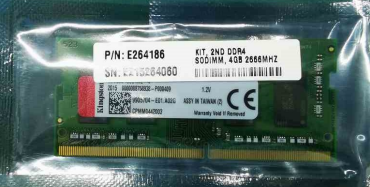

• 4GB 2666 MHz DDR4 Memoria SO-DIMM - Elo P/N: E264186
  • (Expandable hasta 8GB máximo en 2 ranuras)

Módulos de Memoria Probados:

• Smart Modular Technologies: ST5126SO451693-SC

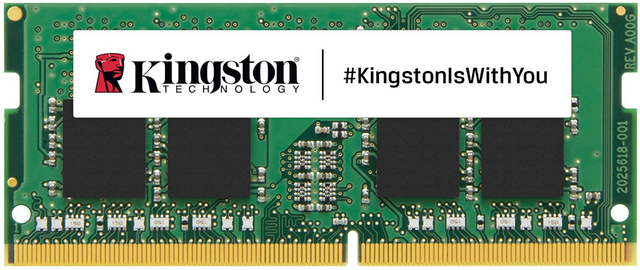

• Kingston: CBD26D4S9S1KC-4

Pasos
Para acceder a la memoria (RAM) siga los pasos a continuación:

1. Desconecte la alimentación de la unidad y coloque boca abajo sobre una superficie protectora.

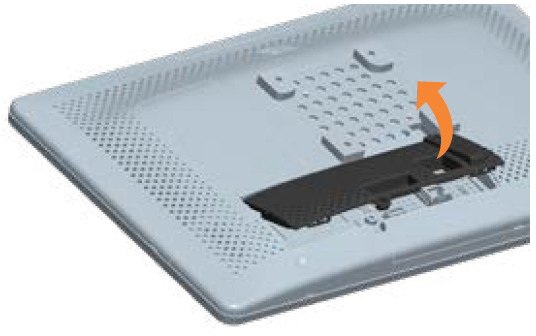

2. Retire y preserve el tornillo Philips y el panel de acceso inferior.

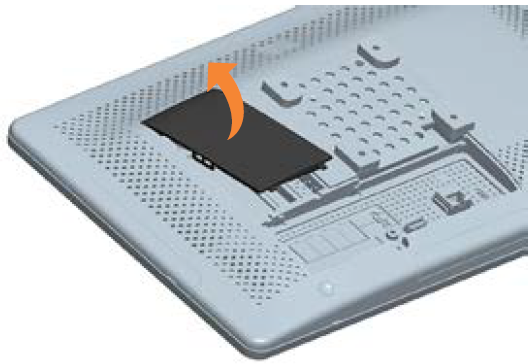

3. Retire y guarde la tapa de DDR.

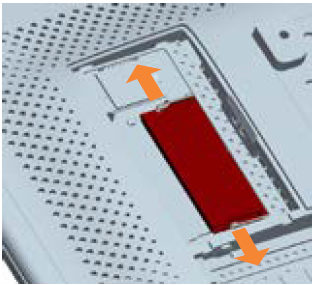

4. Para retirar los módulos de memoria existentes, tire de los tabs de cada lado hacia afuera y el módulo se levantará.

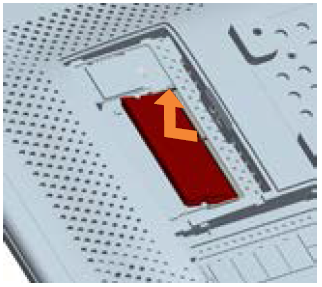

5. Inserte el primer módulo de memoria en la ranura trasera en un ángulo y luego presione hacia abajo para asegurarlo en su lugar. Reemplace la tapa de DDR y la tapa de cables.

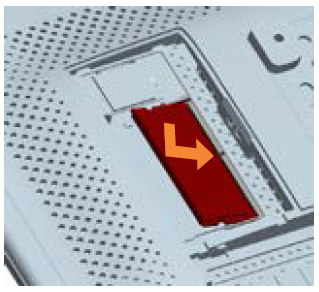

6. Inserte el segundo módulo de memoria en la ranura trasera en un ángulo y luego presione hacia abajo para asegurarlo en su lugar. Reemplace la tapa de DDR y la tapa de cables.
