Este artículo proporciona fotos del Kit de Montaje en Pared E143088

Abajo se encuentran varias fotos del montaje en pared E143088 para computadoras todo-en-uno táctiles basadas en Intel/Windows de las series E-/I-/X y monitores táctiles 02/03.

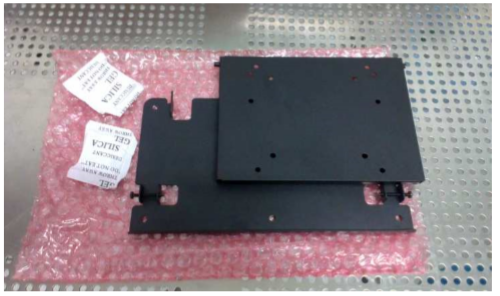

Placa VESA del monitor y placa de montaje en pared que viene en el kit

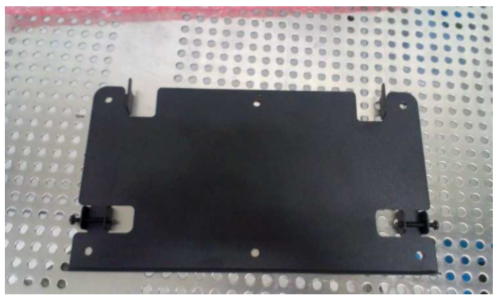

Placa de montaje en pared

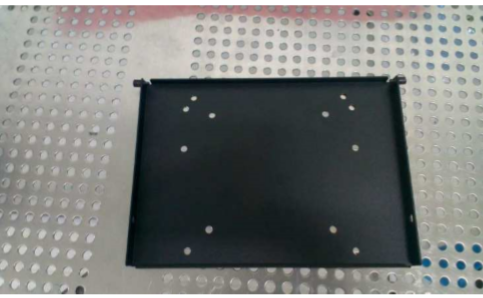

Placa VESA del monitor

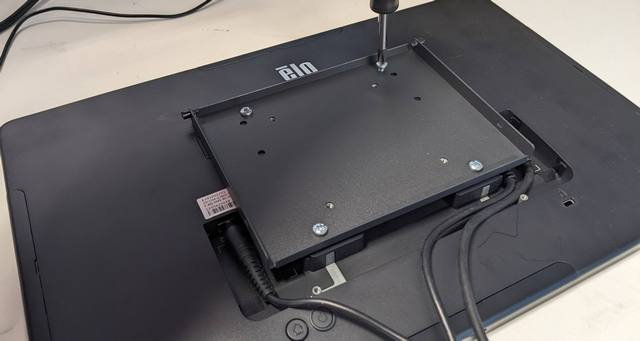

Montando la placa del monitor en la parte posterior del I-Series de 15" 4 utilizando los tornillos Philips VESA proporcionados

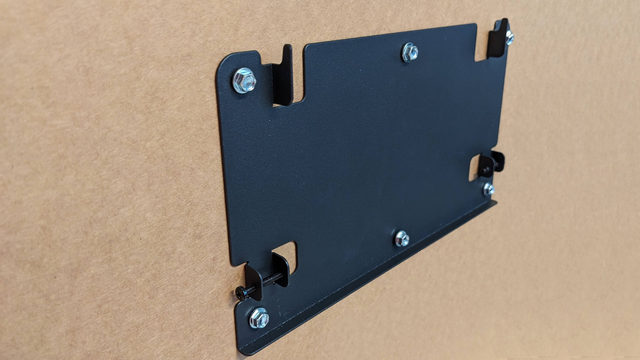

La placa de pared se monta a la pared en la orientación siguiente (tornillos de montaje no incluidos)

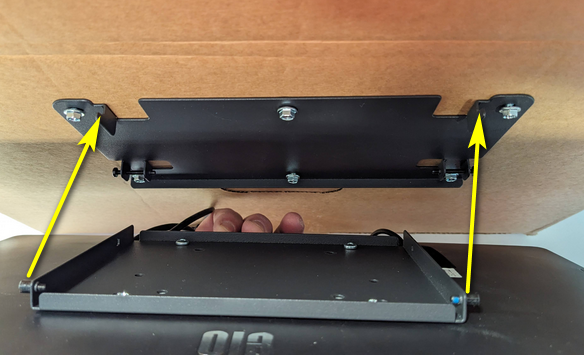

Cuelgue la unidad colocando los dos pines del soporte VESA en los dos ganchos de la placa de montaje en pared.

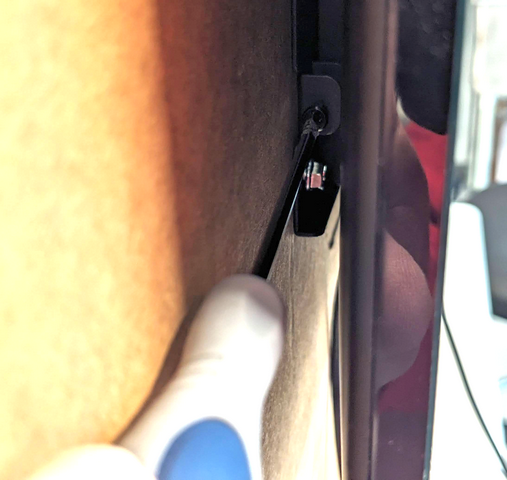

Asegure la unidad apretando los dos tornillos Philips (uno a cada lado) del soporte de pared
