Este artículo proporciona información sobre cómo ensamblar y configurar el Elo Conference Kit

Guía rápida de instalación de hardware del Elo Conference Kit

Qué incluye

Cámara de conferencia
Módulo de computadora i5 con Windows 10 y aplicaciones
2x Estilógrafos activos 2x Estilógrafos pasivos
Tarjetas de licencia de software para la bandeja de estilógrafos
Elo Hub

Otros accesorios
Módulo de computadora - 4x tornillos M6x50, 4x tornillos M8x50, 4x espaciadores | Bandeja de estilógrafos - 2x tornillos de mariposa | Cámara de conferencia - 2x tornillos de mariposa | Elo Hub - Guía de referencia, placa de receptor con 4x tornillos, 2x tapas de bandeja de acoplamiento con 3x tornillos, cable CAT6 de 5 metros, 1x cable HDMI, 1x cable USB C & adaptador de tipo C a A, 2x soporte de bloqueo de cable con 2x tornillos

Qué se necesita
Pantalla Elo compatible, soporte de pared o base con 600x600 o 400x400 VESA, destornillador de cabeza Phillips corto

Pasos de instalación de hardware
Nota: Lea toda la guía antes de comenzar la instalación para planificar la ubicación de montaje, el enrutamiento de cables y la colocación del hub. Elo ofrece recomendaciones sobre cómo planificar el montaje de la pantalla, el enrutamiento de cables, la ubicación de la cámara y la posición de la mesa de conferencia en la Guía de Soluciones de Colaboración de Elo disponible en línea en www.elotouch.com
Escanee el código QR para ver el sitio web:

1. Instale el Módulo de Computadora Elo (ECM)

A. Desembalar la pantalla y colocarla cuidadosamente boca abajo sobre la mesa. (No levantar por los altavoces ni descansar la pantalla sobre los altavoces.)

B. Desatornille y retire la tapa de la bandeja de acoplamiento (ECM) en la parte posterior de la pantalla.

C. Desembale el ECM de la caja del kit de reunión. (Asegúrese de guardar las dos tarjetas de licencia incluidas.)

D. Coloque el ECM sobre las guías en la parte trasera de la pantalla y deslice el ECM hacia atrás para asentar el conector.

E. Apriete el tornillo de seguridad en la parte frontal del ECM.

2. Instale la Placa de Receptor Elo Hub

A. Retire los tres tornillos de la tapa en blanco de la placa de receptor de la parte posterior de la pantalla y descarte la tapa.

B. Desembale la placa de receptor, las nuevas tapas de la placa de receptor 5553 y 6553 y los tornillos de la caja del kit de conferencia.

C. Seleccione una nueva tapa de placa de receptor para la pantalla 5553L o 6553L y monte la placa de receptor en ella con los tornillos proporcionados. Use la tapa marcada “55” para la 5553L y la tapa marcada “65” para la 6553L.

D. Conecte la placa de receptor (con la tapa adjunta) al conector de acoplamiento en la pantalla. Asegure la tapa de la placa de receptor con los tres tornillos.

3. Instale la Cámara de Conferencia

A. Desembale la cámara de conferencia de la caja del kit de conferencia.

B. Elija una ubicación de montaje: arriba, abajo o cualquiera de los lados. NOTA: Si monta la cámara en la parte inferior de la pantalla, instale la cámara después del montaje en la pared. También tenga en cuenta que la bandeja de estilógrafo no se puede usar en esta configuración.

C. Retire la tapa del puerto Elo Edge Connect™ de la ubicación elegida.

D. Conecte la cámara de conferencia al puerto Elo Edge Connect. Asegúrese de que el conector USB de la cámara se alinee con el conector en la pantalla IDS.

E. Asegure la cámara a la pantalla insertando y apretando los tornillos de mariposa largos en ambos lados.

F. Conecte el cable de conector de barril de 2.5 mm entre la cámara y la conexión más cercana etiquetada como “CAMERA” en la parte posterior de la pantalla IDS.

G. Asegúrese de que el sensor de imagen esté orientado para que la flecha apunte hacia arriba girando en sentido horario o antihorario según sea necesario. (Para montaje inferior, la flecha debe apuntar hacia abajo)

4. Instale la Bandeja de Estilógrafos

A. Desembale la bandeja de estilógrafos de la caja del kit de reunión.

B. Retire la tapa del puerto Elo Edge Connect™ inferior.

C. Asegure la bandeja de estilógrafos a la pantalla insertando y apretando los tornillos de mariposa de la bandeja de estilógrafos en ambos lados del soporte.

D. Coloque el estilógrafo para usar en la bandeja. (Use estilógrafo activo para pantallas PCAP y estilógrafo pasivo para pantallas IR.)

5. Monte la Pantalla Interactiva

A. Monte la pantalla en la pared utilizando el soporte de pared de bajo perfil Elo o un soporte de pared de terceros siguiendo las instrucciones proporcionadas con el soporte. (Algunos sistemas de montaje de terceros pueden requerir espaciadores de 15 mm y tornillos de montaje más largos (M6x50mm o M8x50mm) incluidos en el kit de reunión para evitar interferencias con el ECM.)

6. Instale el Elo Hub™

A. Desembale el hub de conferencia y los accesorios del kit de conferencia.
NOTA: Se proporciona un cable CAT6 único para la conexión directa del hub a la pantalla. Se pueden agregar hardware de interconexión CAT6 adicional según sea necesario (consulte el Manual del Usuario del Elo Hub para ejemplos). La longitud total del enrutamiento de cables no debe exceder los 35 metros.

B. Conecte un lado del cable CAT6 a la placa de receptor Elo Hub en la pantalla.

C. Enrute el cable CAT6 hacia el Elo Hub colocado en la mesa y conéctelo.

D. Conecte los cables HDMI y USB-C suministrados al Elo Hub y adhiera los soportes de bloqueo con tornillos para asegurar los cables al Elo Hub. Los cables se utilizan para la conexión de dispositivos.

7. Conecte los Cables y Encienda el Sistema

A. Conecte un cable Ethernet al ECM para internet (recomendado). Para conexión inalámbrica, instale las antenas WiFi en el ECM.

B. Conecte el cable de alimentación de CA que se encuentra en la caja de accesorios de la pantalla Elo.

C. Abra la cubierta lateral de la pantalla y encienda el sistema.

Guía rápida de instalación de software del Elo Conference Kit

1. Configurar la Pantalla y el ECM

A. Siga las instrucciones en pantalla para seleccionar el idioma OSD y configurar la hora / zona horaria.

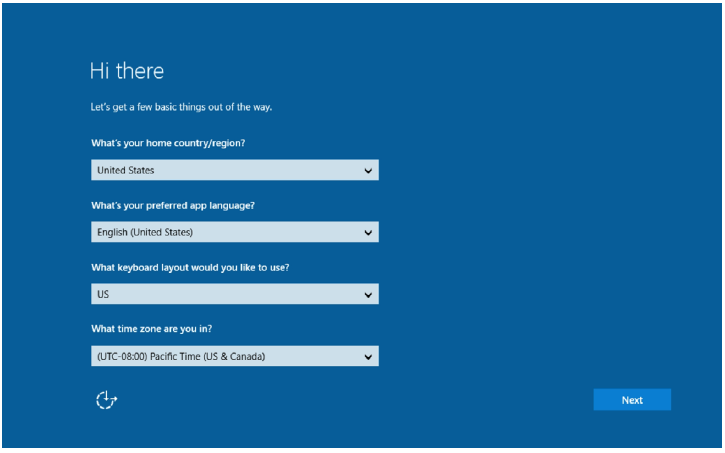

B. Siga las instrucciones en pantalla de Windows para completar la configuración de Windows. Esto se puede hacer con el
teclado táctil en pantalla o con un teclado/rato conectado por USB a través del puerto USB en el lado de la
pantalla.

Nota: La computadora debe estar conectada a internet para registrar el software.

2. Instalar Software de Reuniones
Por ejemplo: Instalando Microsoft Teams

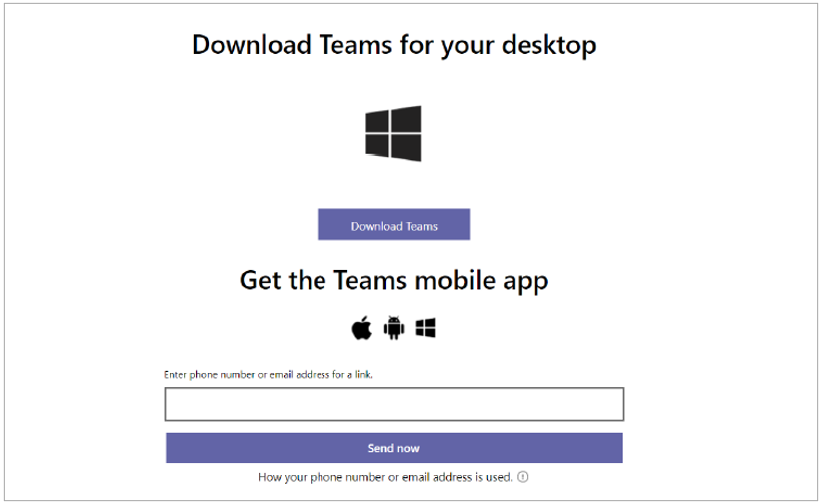

A. Abra un navegador y vaya a https://teams.microsoft.com/downloads

B. Descargue y abra la aplicación instaladora de Teams.

C. Siga las instrucciones para instalar Microsoft Teams.

D. Si está instalando otra aplicación de conferencias web como Zoom o Cisco Webex, descargue
y siga las instrucciones para instalar esa aplicación.

E. Designe el hardware de Elo como sus fuentes:
i. Altavoz = Altavoz telefónico con cancelación de eco
ii. Micrófono = Altavoz telefónico Elo Hub
iii. Cámara = Cámara de Conferencia Elo

3. Registrar Licencia Qwizdom Oktopus (software de Pizarra)

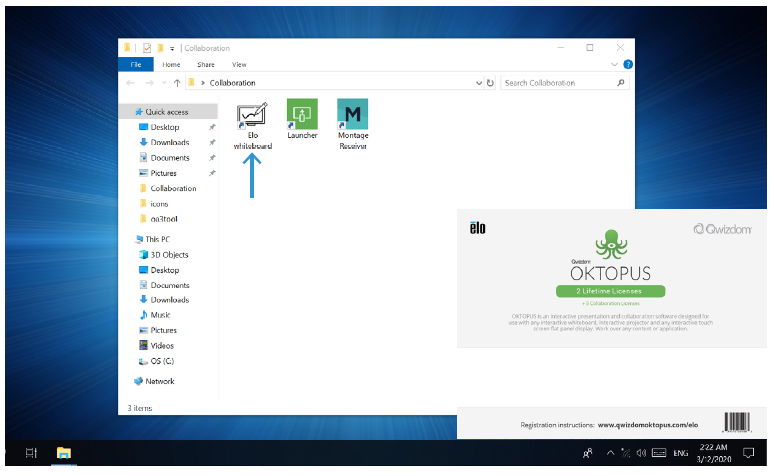

A. Abra la aplicación de Pizarra Elo que se encuentra en la carpeta de Colaboración en el escritorio.

B. Siga las instrucciones en pantalla.

C. Use la tarjeta de licencia guardada de la caja del kit de reunión.

D. La guía del usuario de Oktopus se puede encontrar en https://qwizdomoktopus.com/user-guide

4. Registrar Licencias de DisplayNote Montage y Launcher
(Aplicación de Presentación Inalámbrica y Organizador de Reuniones)

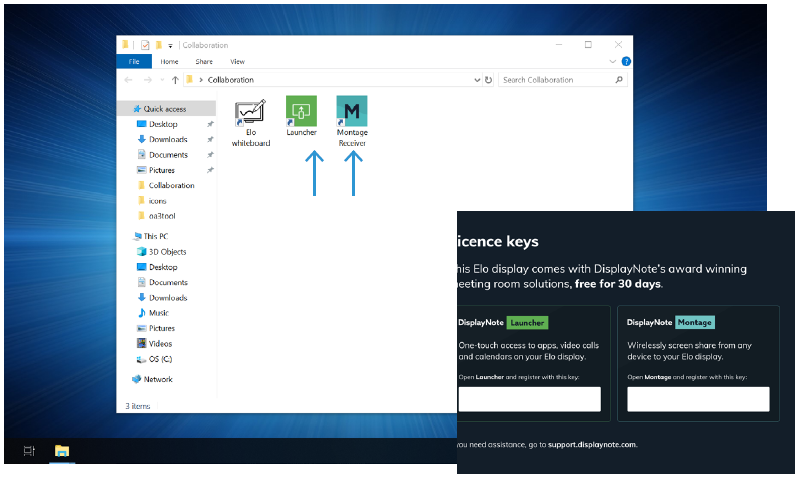

A. Abra las aplicaciones DisplayNote que se encuentran en la carpeta de Colaboración en el escritorio.

B. Siga las instrucciones en pantalla.

C. Use la tarjeta de licencia guardada de la caja del kit de reunión.

D. Configure Launcher para incluir las aplicaciones deseadas con instrucciones encontradas en
https://www.displaynote.com/solutions/launcher

E. La información de Montage se puede encontrar en
https://www.displaynote.com/solutions/montage

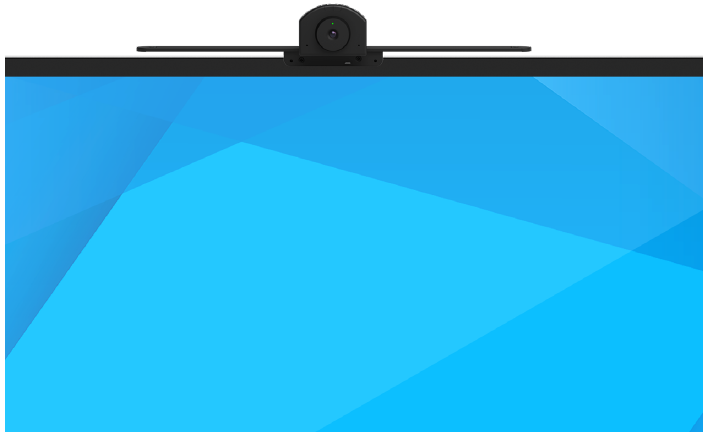

5. Completar la Configuración de la Cámara de Conferencia

A. Inicie su software de reunión y active la cámara en el software de reunión.

B. El indicador de actividad verde se iluminará cada vez que la cámara web esté en uso.

C. Si está montada en la parte superior o inferior, deslice la cámara de izquierda a derecha y ajuste el ángulo según sea necesario para el área de visión deseada.

D. Si está montada de lado, deslice la cámara hacia arriba y hacia abajo y ajústela al centro según sea necesario para el área de visión deseada.

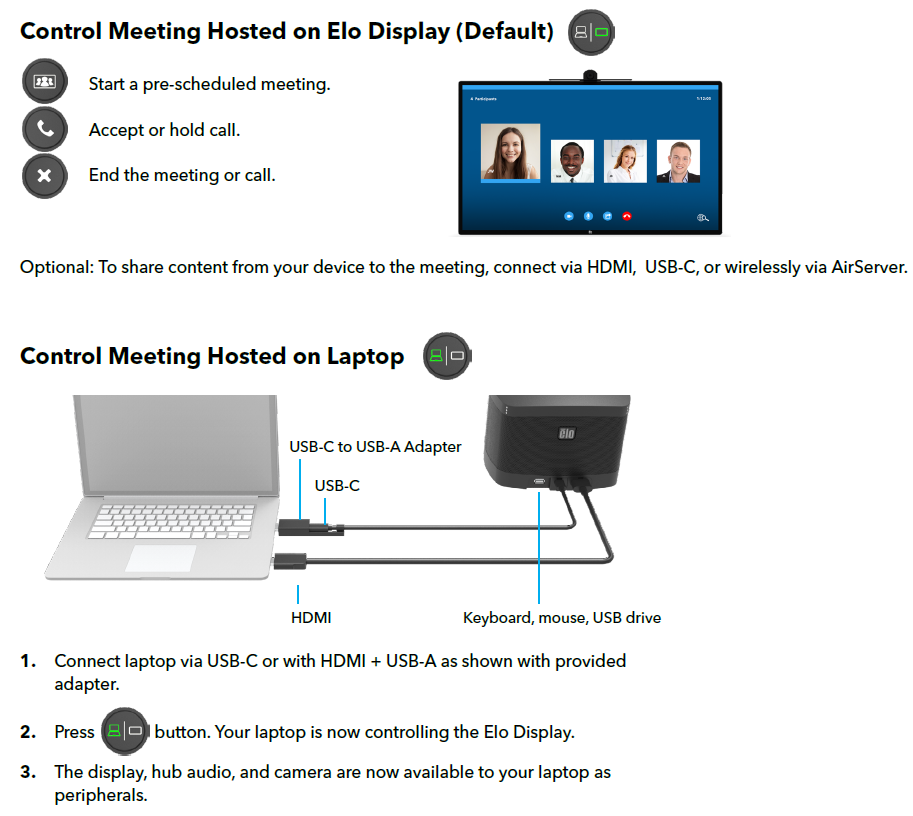

6. Configuración del Elo Hub

A. Asegúrese de que su software de reunión esté abierto para habilitar todas las funcionalidades del Elo Hub.

B. Use los botones en la parte superior del Elo Hub para iniciar, detener y silenciar la reunión
