Este artículo proporciona pasos para instalar la correa para la mano HS10 en el Computador Móvil M50.

Estas instrucciones están escritas para Elo P/N:E994659, Correa para la mano HS10 para Computador Móvil M50. Una Guía de Instalación Rápida también está incluida en la caja y puede descargarse AQUÍ .

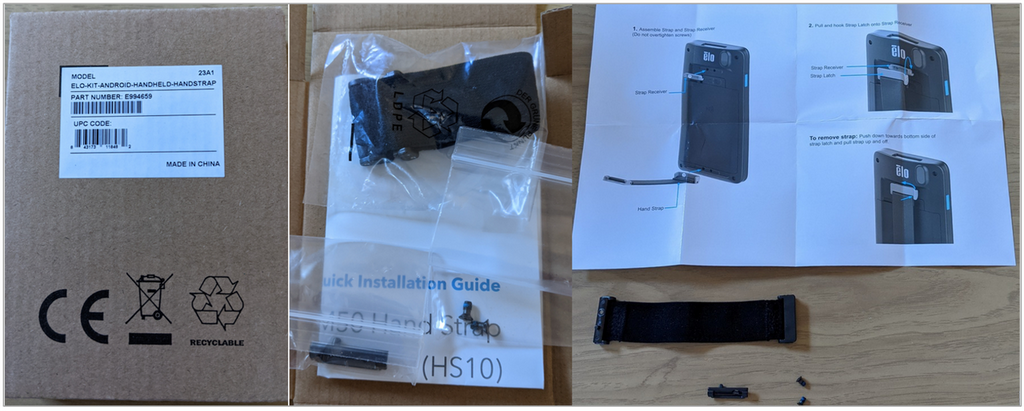

1. Retire la correa para la mano y todo el contenido de la caja.

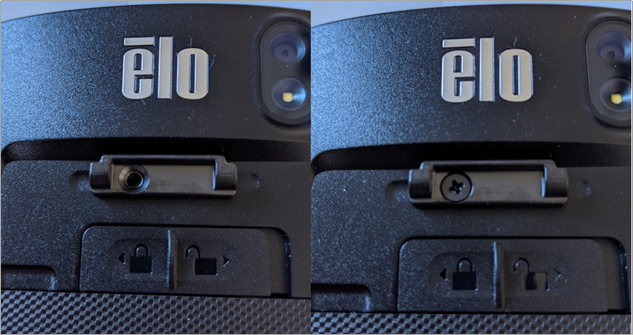

2. Coloque el receptor de la correa en la ranura superior con el orificio para el tornillo en el lado izquierdo - sujete el tornillo (no apriete demasiado).
Nota: El tornillo requerirá algo de presión al principio para enroscarse a través del orificio en el receptor de la correa, una vez que el tornillo esté a través del orificio, se enroscará en el orificio del dispositivo con un esfuerzo mínimo.

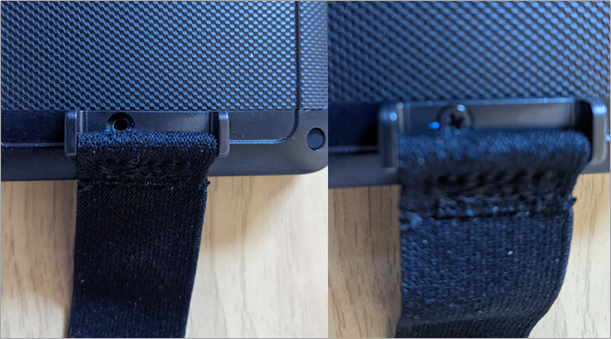

3. Sujete la correa para la mano en la sección inferior asegurándose de que el orificio para el tornillo esté en el lado izquierdo. El tornillo se enroscará de la misma manera que el receptor de la correa superior en el Paso 2

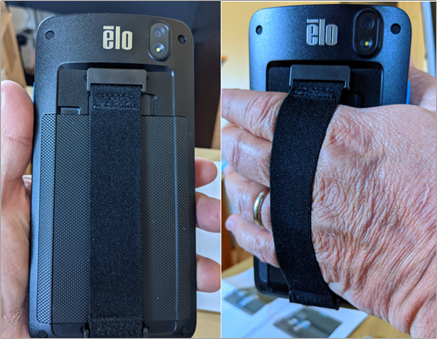

4. Tire y enganche el pestillo de la correa en el receptor de la correa.



5. Para quitar la correa: Empuje hacia abajo hacia el lado inferior del pestillo de la correa y tire de la correa hacia arriba y hacia afuera.
