¿Cómo monto la correa de mano M51?

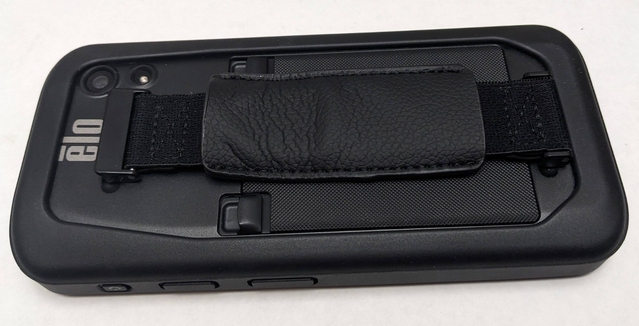

Este artículo describe cómo ensamblar la correa de mano Elo M51, P/N: E118460

Página de especificaciones del producto: https://www.elotouch.com/m51-hand-strap.html

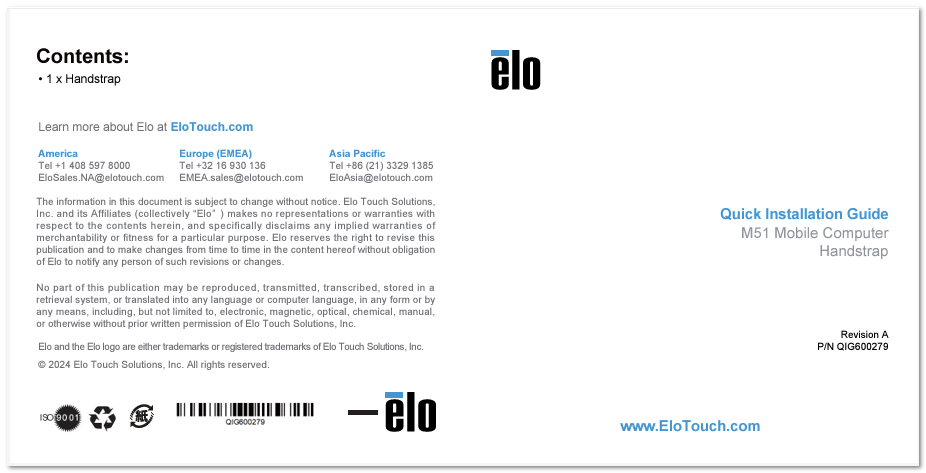

Guía de instalación rápida: https://docs.elotouch.com/QIG600279.pdf

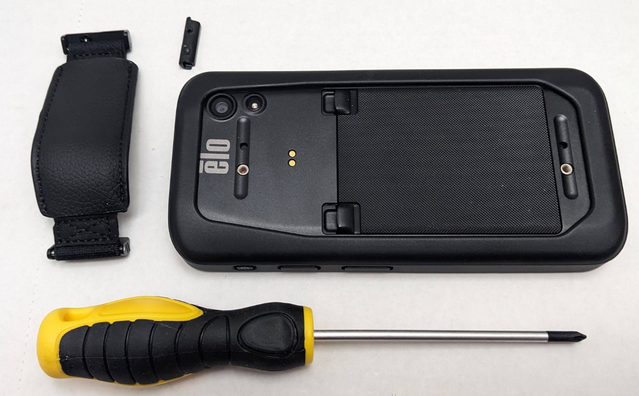

Hardware requerido

E118460 Correa de mano M51
Dispositivo móvil M51
Destornillador de cabeza Philips

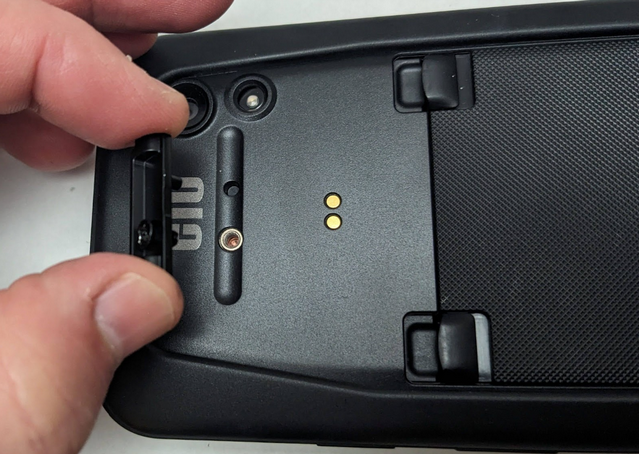

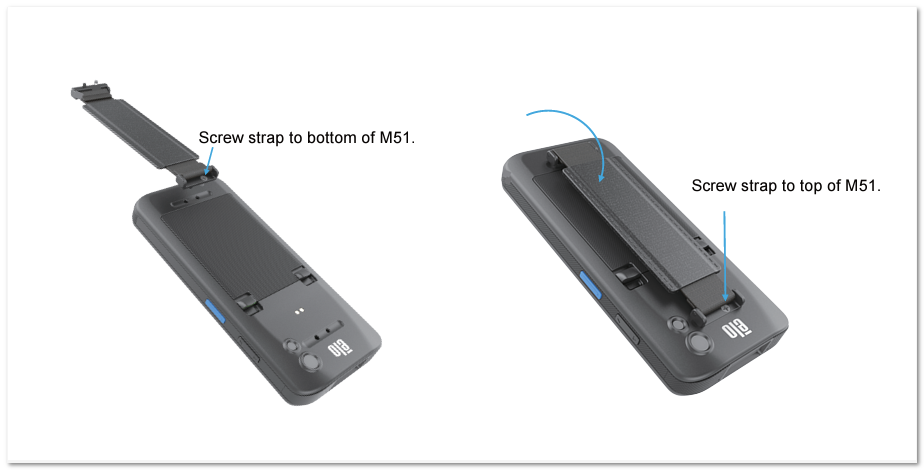

1. Coloque el soporte de la correa de mano en la ranura superior en la parte posterior del M51

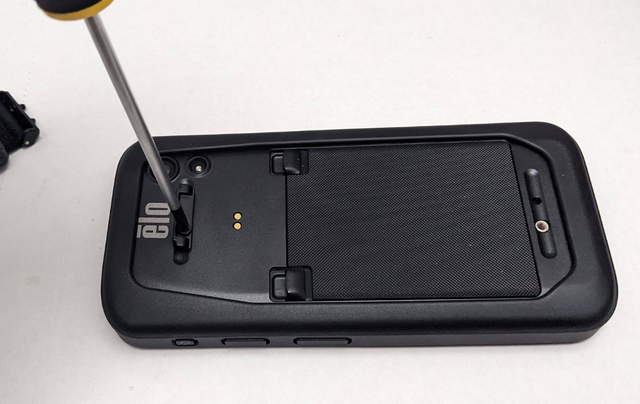

2. Use el destornillador Philips para apretar el soporte de la correa de mano al M51

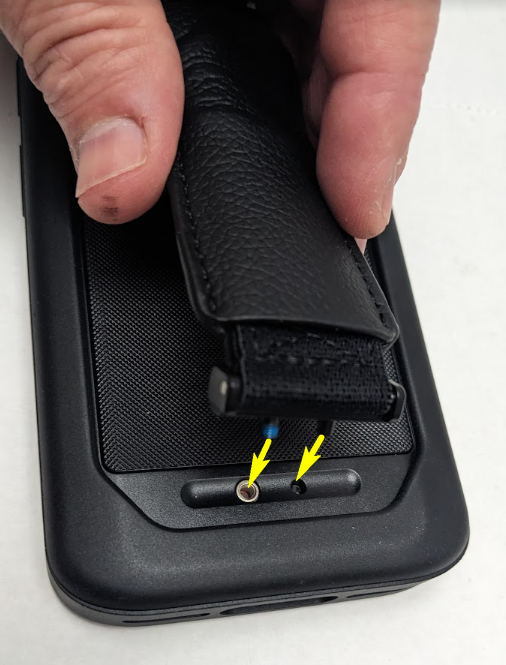

3. Oriente el soporte inferior de la correa de mano para alinearlo con los orificios en la parte inferior trasera del M51.

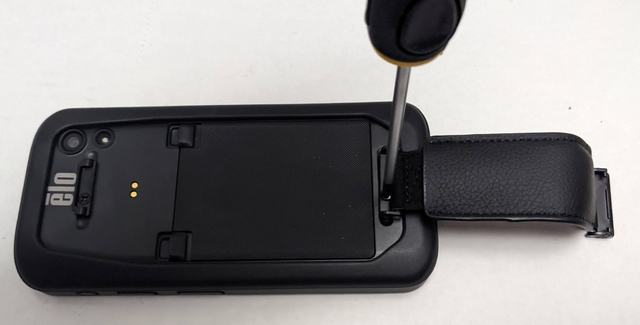

4. Use el destornillador Philips para apretar el soporte a los orificios inferiores en la parte trasera del M51

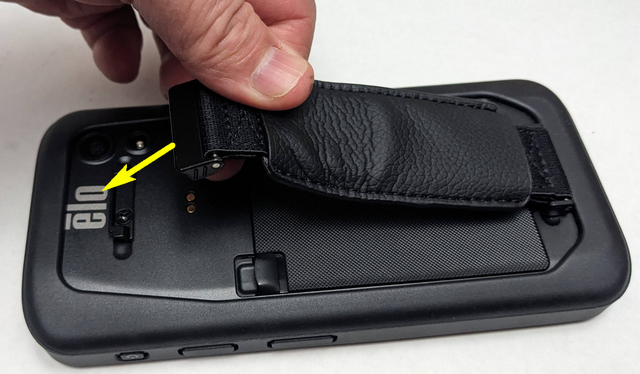

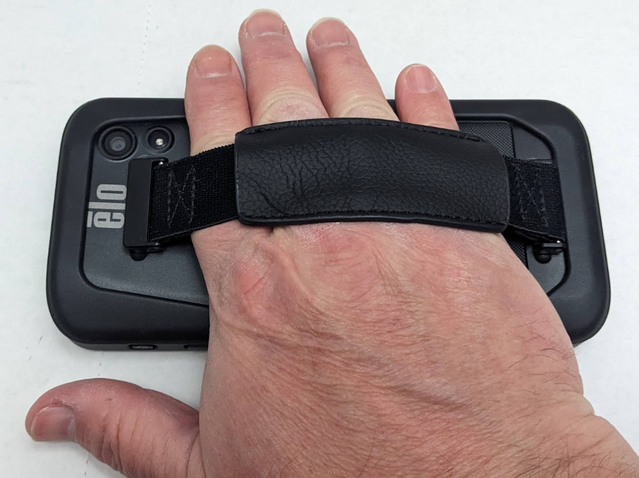

5. Pase la correa de mano sobre el soporte superior
