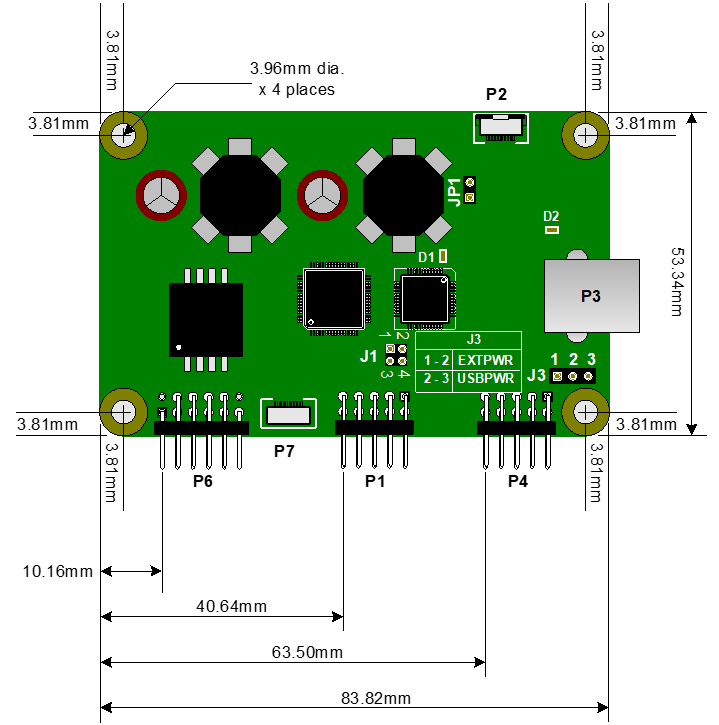

Este artículo enumera los dibujos dimensionales para la tarjeta controladora 2521
Dimensiones en Y:
Dimensiones en Z:
- Altura máxima sobre la parte superior del PCB: 9.5mm
- Altura máxima del componente sobre la parte inferior del PCB: 2.54mm
- Altura máxima de toda la placa: 13.8mm (13.1 típica)
Vea información adicional y documentación para la tarjeta controladora 2521 en este artículo de conocimiento .
