Este artículo proporciona pasos para orientar un monitor Elo en modo retrato

Una pregunta común es: "¿Puedo orientar mi monitor táctil Elo en modo retrato en lugar de paisaje?"

Respuesta: Sí, vea a continuación más detalles.

Rotación de Video
Los monitores táctiles se consideran “dispositivos esclavos”, lo que significa que responden a comandos enviados desde otro dispositivo, como una computadora, laptop, tableta u otro controlador. El monitor táctil no tiene capacidades integradas para rotar el video. No se puede realizar a través del menú de pantalla (OSD) (consulte el final de este artículo para obtener información sobre el OSD).

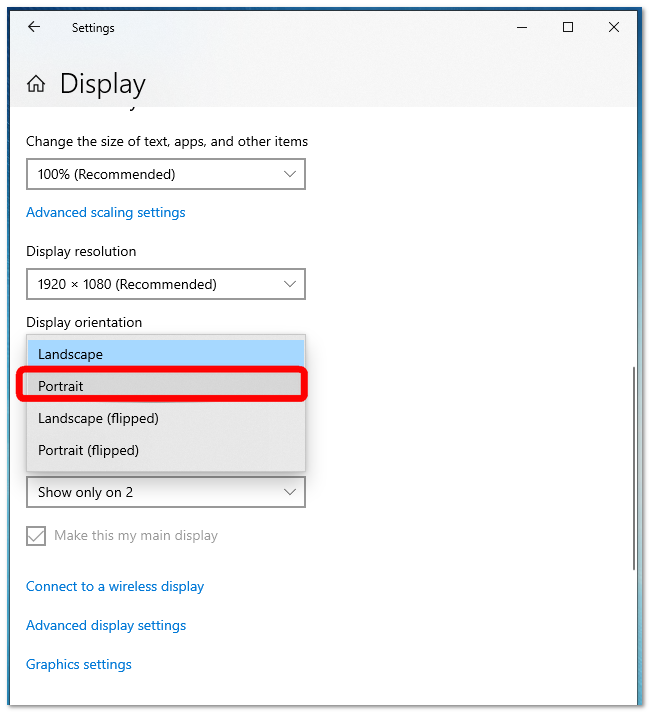

Para que el monitor táctil se coloque en modo retrato, debe configurar la tarjeta gráfica de su computadora para que emita en modo retrato. En la mayoría de los sistemas Windows, debe ir a Inicio Configuración Sistema Pantalla y elegir ya sea retrato o paisaje de una lista desplegable. Si está ejecutando un sistema operativo diferente, como Linux, Mac o Android, consulte las instrucciones del fabricante de su computadora sobre cómo rotar el video.

• Después de colocar el monitor táctil en modo retrato, es posible que deba realinear la pantalla táctil para que responda correctamente.

Montaje de Monitor de Escritorio en Modo Retrato
Todos los monitores táctiles de relación de aspecto estándar (monitores cuadrados) se pueden montar en modo retrato en el soporte, ya que estos monitores tienen dimensiones cuadradas.

En los monitores de escritorio de pantalla ancha, puede que no sea posible montar en modo retrato en el soporte de escritorio debido a las dimensiones del monitor junto con el espacio permitido entre el soporte y la mesa.

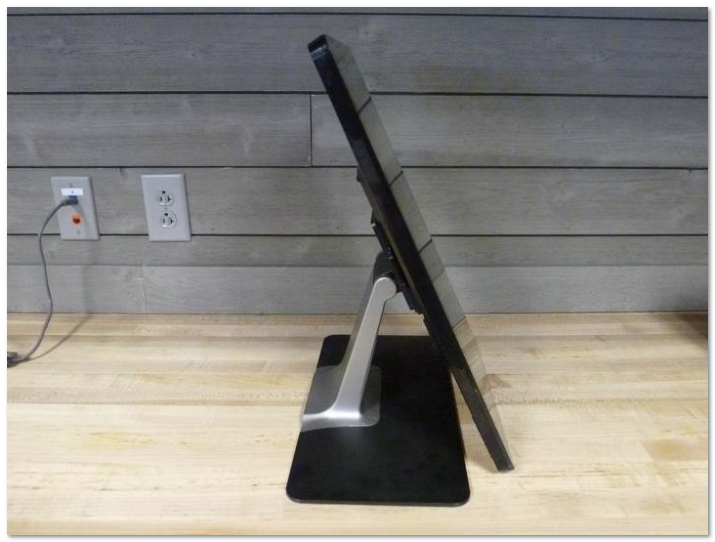

A continuación se muestra un monitor táctil de pantalla ancha 2202L montado en modo retrato en el soporte de escritorio. Observe la falta de viaje disponible cuando se monta de esta manera. La parte inferior del monitor está sentada sobre la mesa, lo que no permite que el monitor táctil esté en una posición completamente vertical.


Todos los monitores Elo están equipados con un soporte VESA estándar en la parte posterior, algunos son de 75mm, otros de 100mm, y algunos tienen ambos. El soporte VESA le permite quitar el soporte y montar el monitor en cualquier soporte compatible con VESA, es decir: soporte de pared, soporte de brazo, etc.

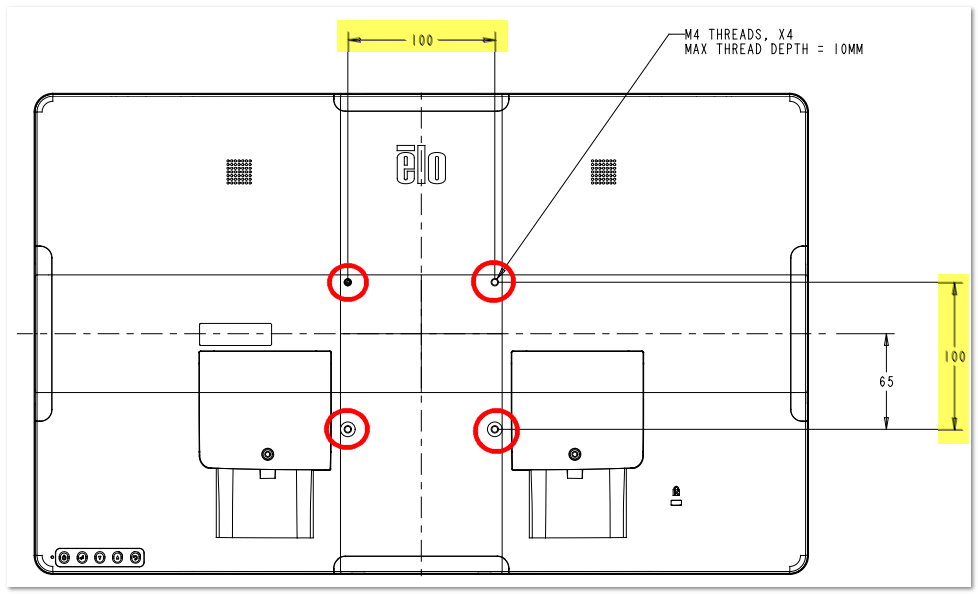

A continuación se muestra el soporte VESA de 100mm en la parte posterior de un monitor táctil de escritorio Elo ET2203LM.

• Consulte siempre el Manual del Usuario de su monitor táctil Elo para obtener información sobre el montaje adecuado.

Montaje de Monitores Táctiles de Marco Abierto y IDS en Modo Retrato

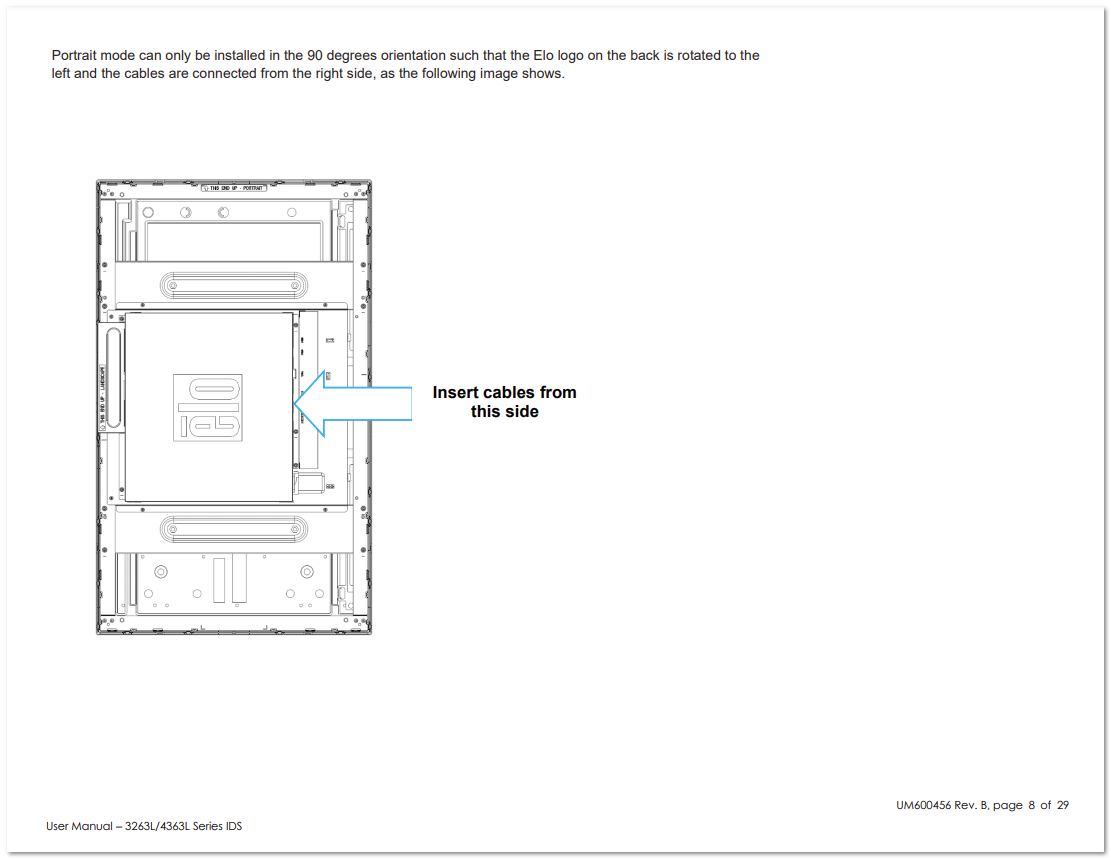

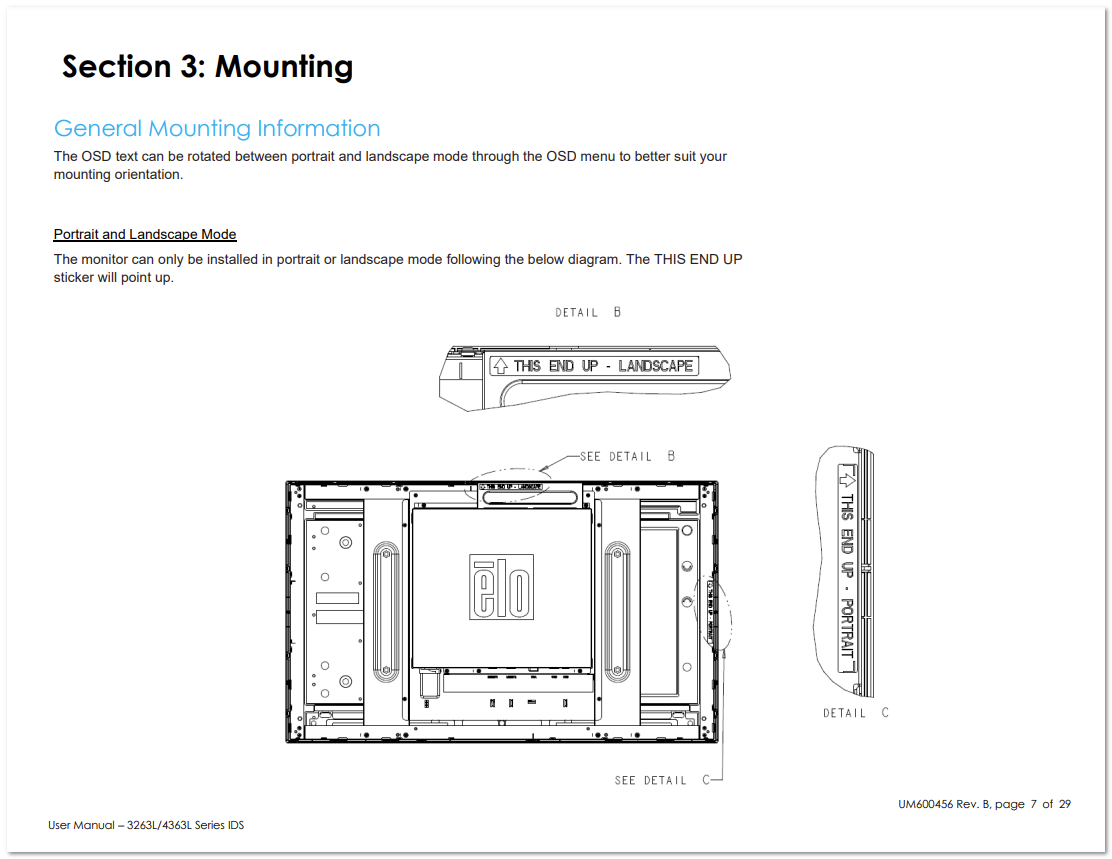

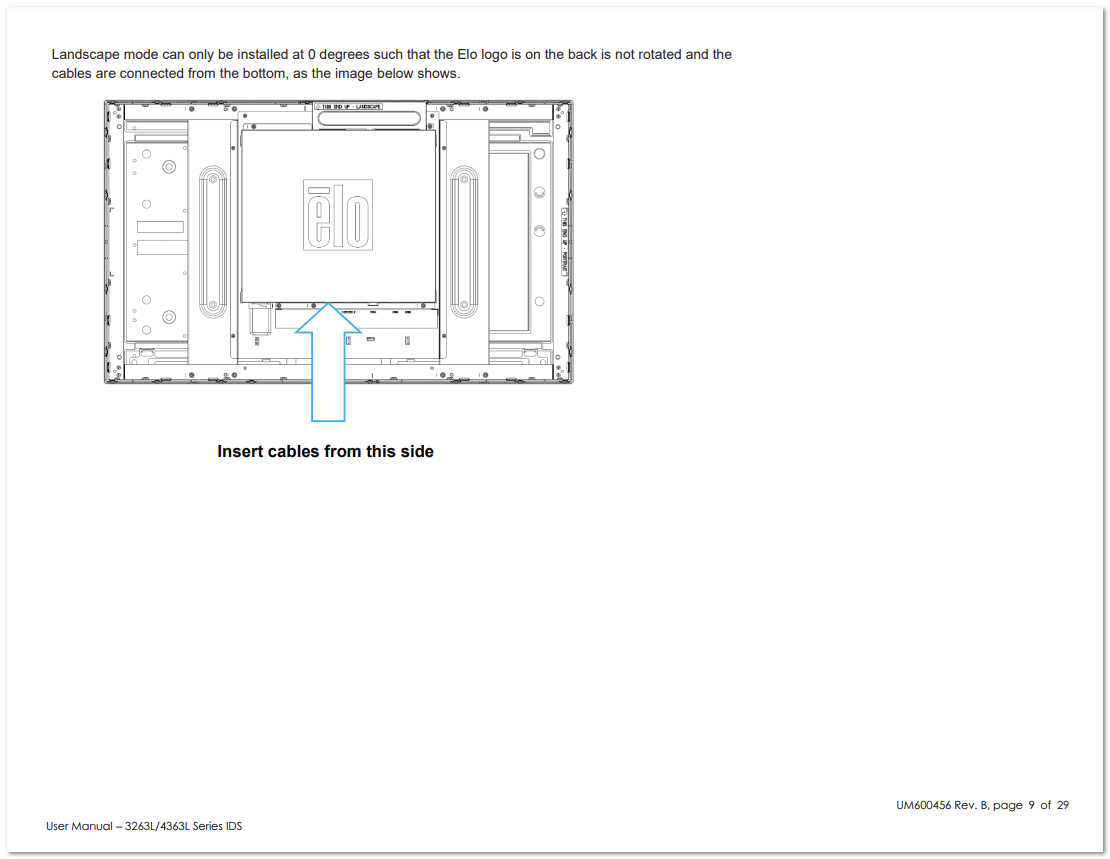

Los monitores táctiles de marco abierto e IDS están diseñados para montarse en modo paisaje o retrato. El Manual del Usuario del producto mostrará cómo orientar correctamente el monitor táctil para una ventilación adecuada, vea el siguiente ejemplo del Manual del Usuario de la Serie IDS 3263L/4363L:




Información del OSD
Todos los monitores táctiles Elo tienen un Menú de Pantalla en Pantalla (OSD). Algunos monitores táctiles tienen la capacidad de rotar el texto del menú OSD (no el video de la pantalla). Esto le permite orientar el menú OSD en la misma orientación que la visualización de video para facilitar su uso. Vea el siguiente ejemplo para el monitor táctil de marco abierto ET1099L:

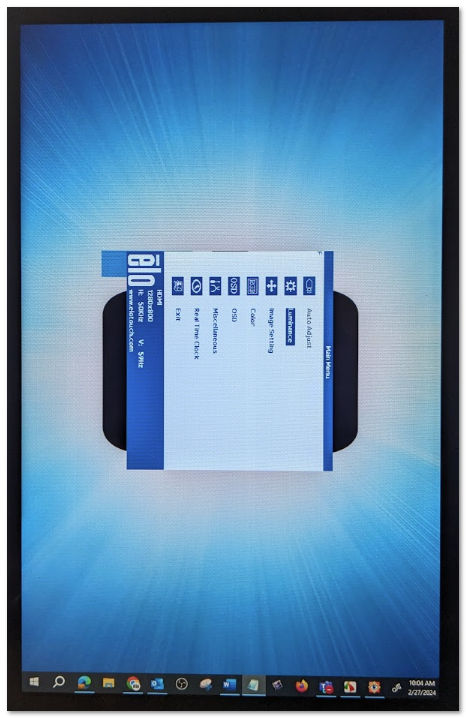

Monitor con video rotado a retrato pero el menú OSD sigue en el modo paisaje predeterminado

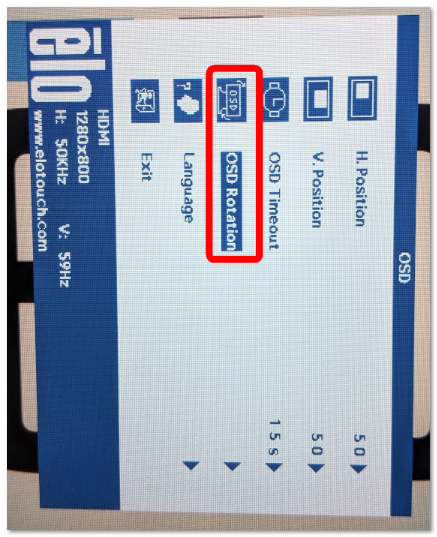

Entramos en la sección de OSD, luego Rotación OSD

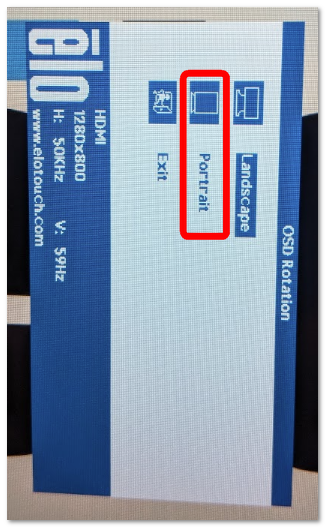

Seleccione Retrato del menú

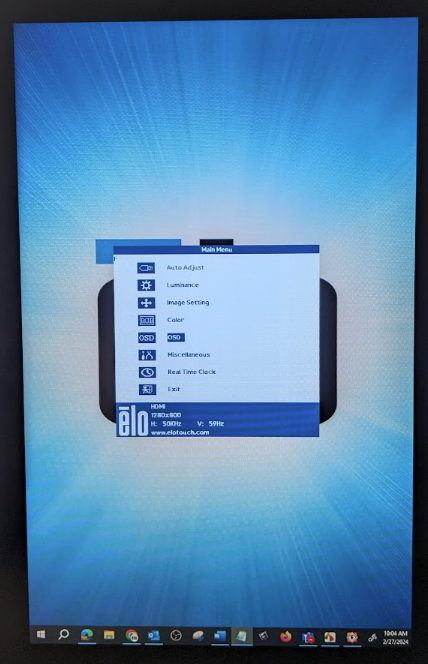

El menú OSD ahora está en modo Retrato para coincidir con el video
