Este artículo explica por qué las dimensiones de entrada de corriente del monitor difieren del tamaño del conector del adaptador.

Respuesta corta: Se miden desde diferentes lados de la conexión (jack frente a plug) y utilizan diferentes puntos de referencia. El jack del monitor lista su pin central y su orificio de entrada, mientras que el adaptador lista el agujero interno del plug y el barril exterior. Están diseñados para encajar juntos.

Resumen

• Ejemplo (Elo 1504L):
  • Especificaciones del monitor: “DC Jack (diámetro exterior del pin de 2.0 mm, diámetro interior del barril de 6.4 mm)”
  • Conector del adaptador de energía: “5.5 mm barril exterior × 2.1 mm agujero interior”
• Esta diferencia es normal e intencional. Las piezas están diseñadas para unirse de forma segura.

Cómo se mapean las medidas

• Jack (en el monitor):
  • 2.0 mm = diámetro del pin central del jack
  • 6.4 mm = diámetro del orificio/collar de entrada (una guía, no el contacto)
• Plug (en el adaptador):
  • 5.5 mm = diámetro exterior (OD) del barril del plug
  • 2.1 mm = diámetro interior (ID) del agujero del plug

Pin central: 2.0 mm vs. 2.1 mm

• El pin central del jack es de 2.0 mm (lado del monitor).
• El agujero interno del plug es de 2.1 mm (lado del adaptador).
• Esa diferencia de 0.1 mm es un margen intencional para que el plug se deslice fácilmente mientras que los contactos de resorte del jack mantienen la presión adecuada para una conexión eléctrica confiable.

“Diámetro interior del barril de 6.4 mm” (lado del jack)

• El valor de 6.4 mm es la entrada/frontal del jack, no el tamaño del contacto eléctrico.
• Dentro del jack, los contactos de resorte están diseñados para sujetar un barril de plug de 5.5 mm.
• El orificio más grande de 6.4 mm proporciona margen de inserción y tolerancia para que el plug de 5.5 mm encaje completamente y de manera consistente.

Resumen de compatibilidad

• Aunque los números difieren, el plug de adaptador de 5.5 mm × 2.1 mm incluido es completamente compatible con un jack de pin de 2.0 mm y un orificio de entrada de 6.4 mm. Esta combinación es estándar y proporciona una conexión de energía segura y correcta.

Verificación de mejores prácticas

• Siempre verifique que el voltaje, la clasificación de corriente y la polaridad (típicamente centro-positivo) coincidan con los requisitos del monitor antes de usarlo.

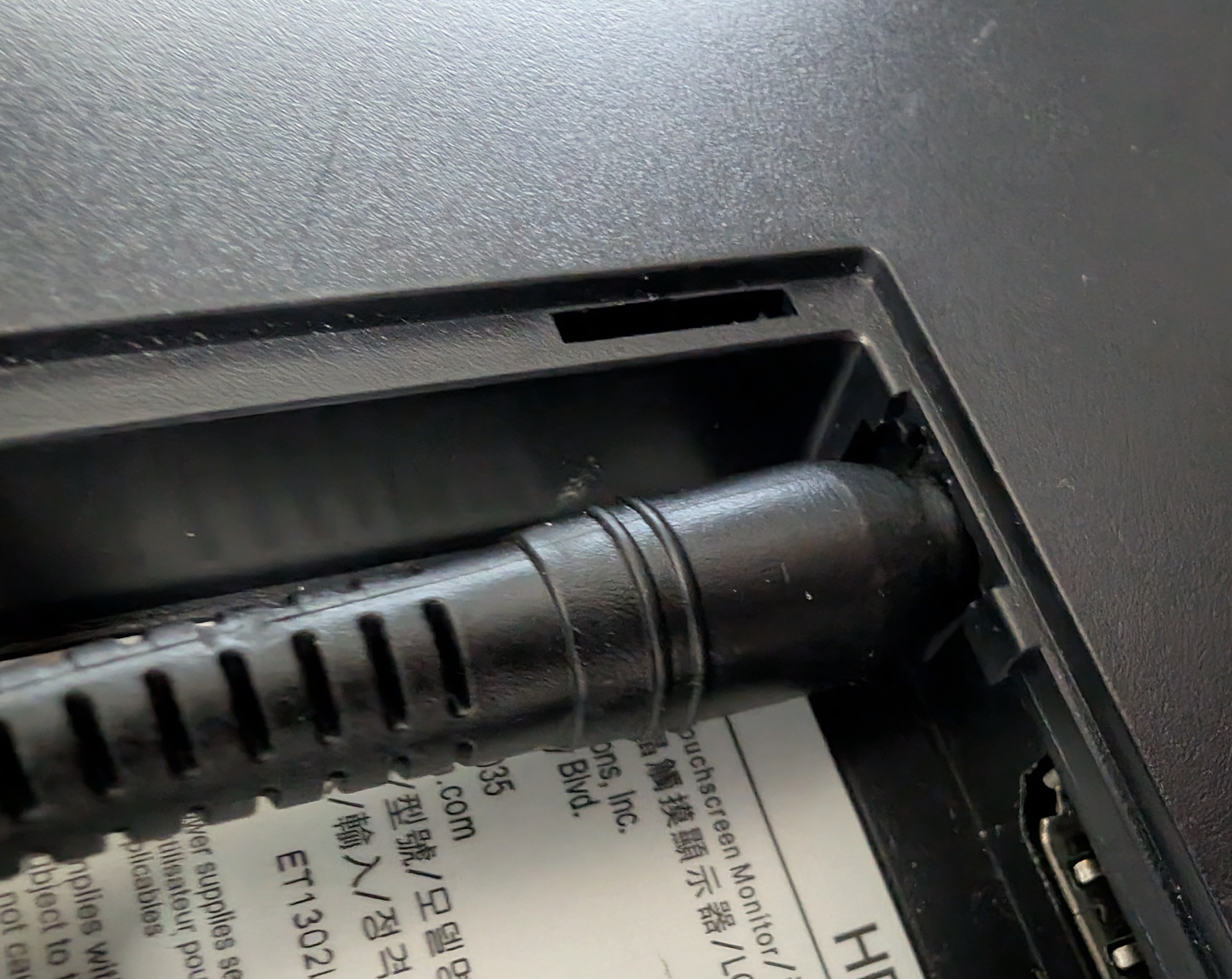

Referencia visual

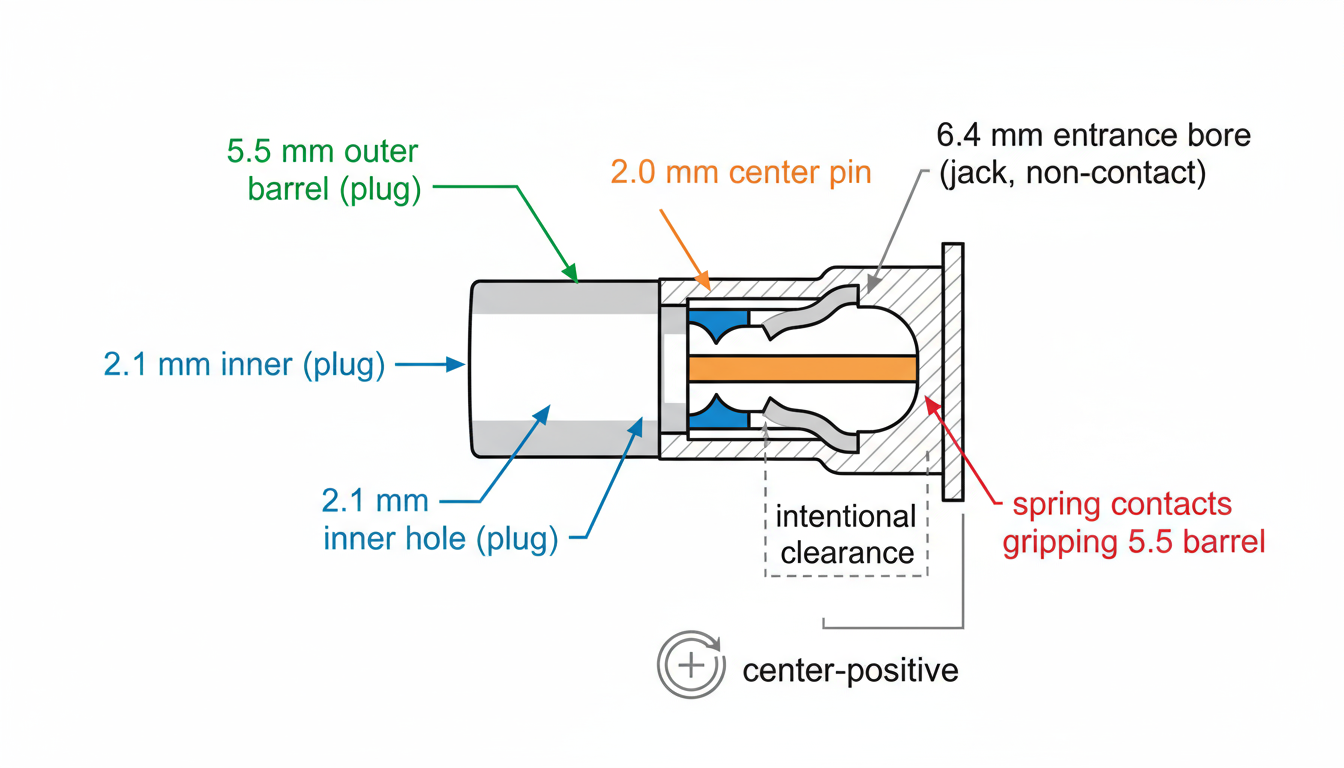

• Vea las fotos/diagrama a continuación para una sección transversal codificada por colores que muestra:

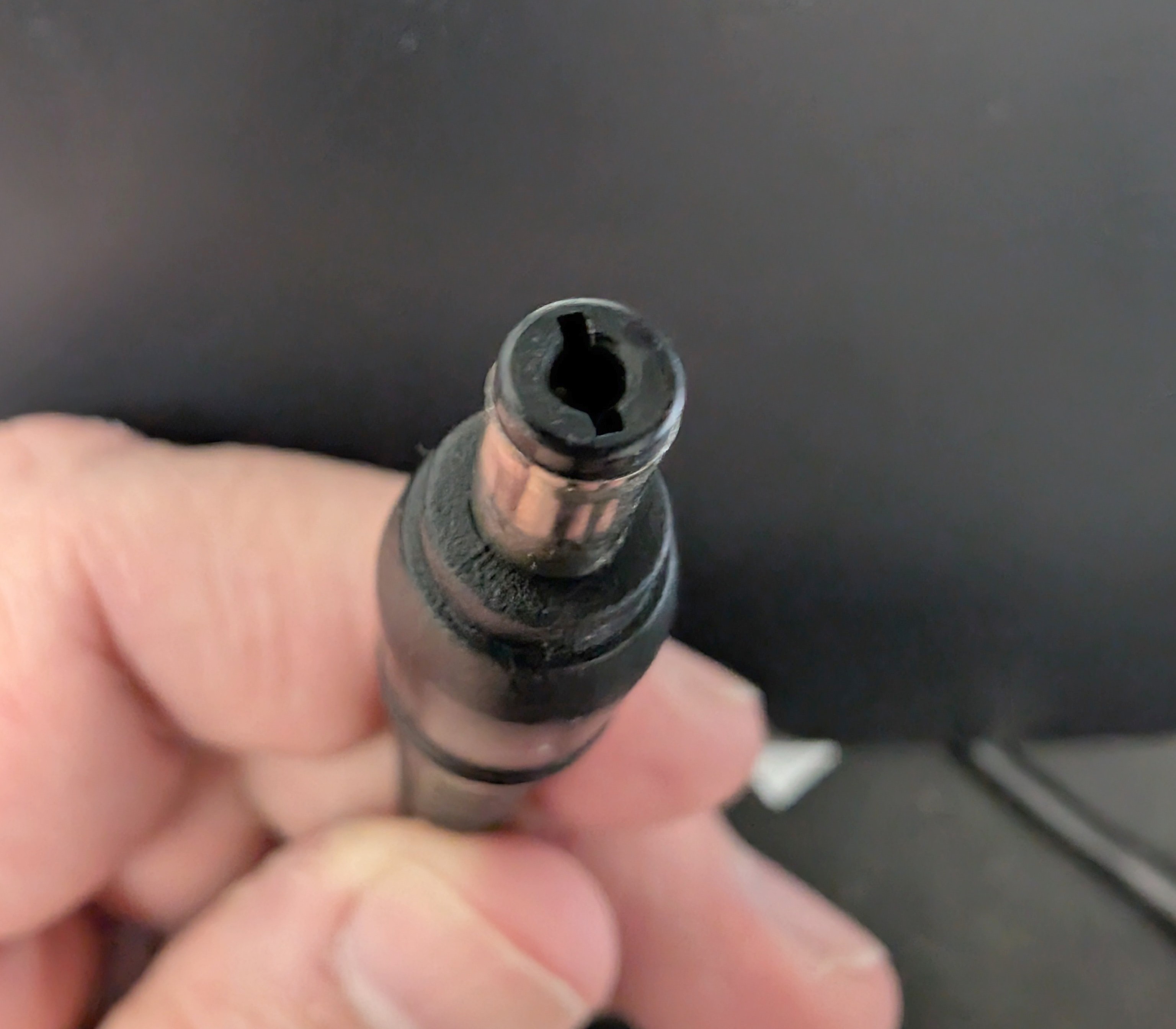

  • barril del plug de 5.5 mm (contactado por los resortes del jack)
  • agujero interno del plug de 2.1 mm sobre un pin de jack de ~2.0 mm (margen intencional)

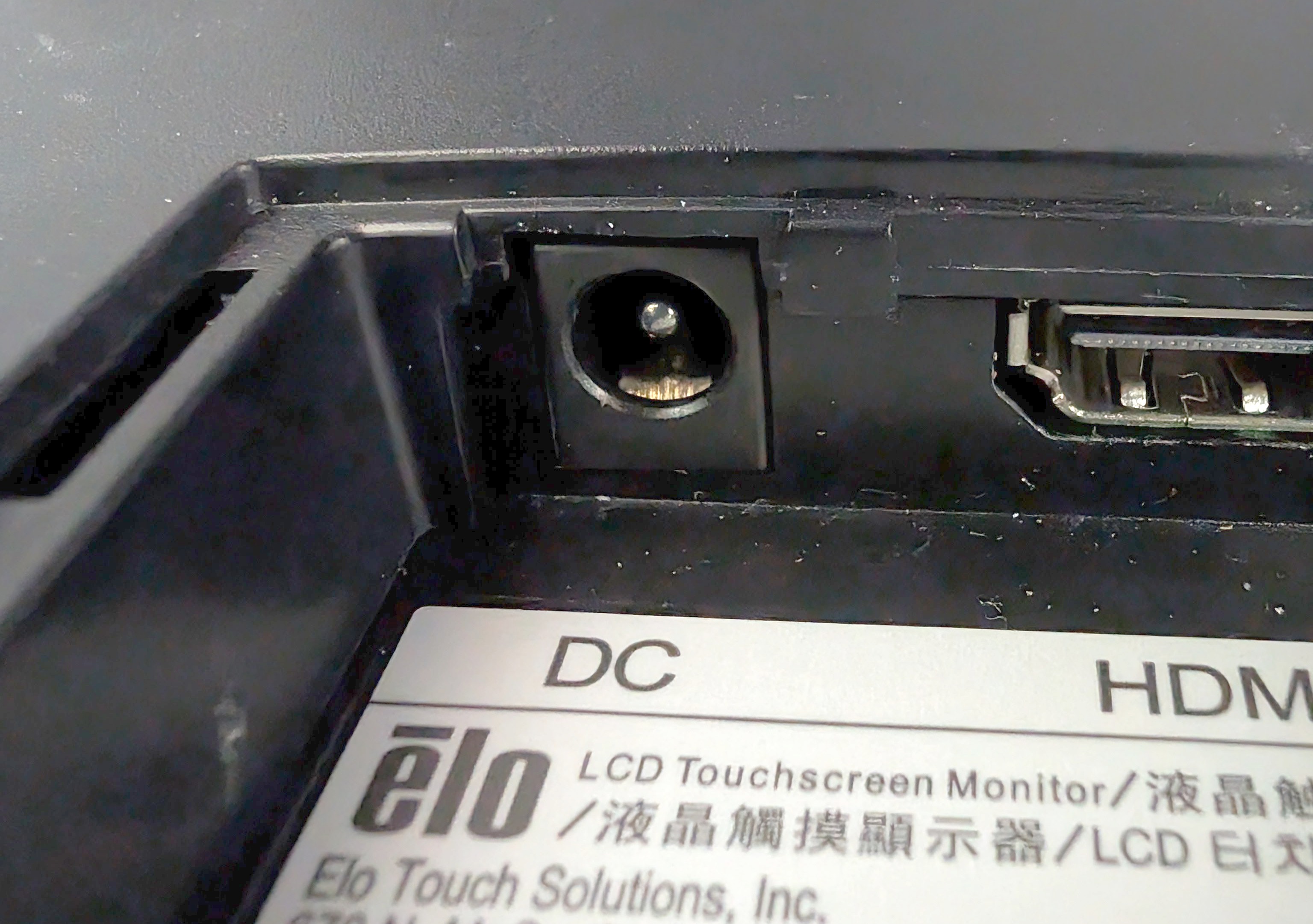

  • orificio de entrada de 6.4 mm del jack (guía sin contacto)
