Este artículo describe cómo ensamblar el M51 Scan Handle en un dispositivo móvil M51.

Página de especificaciones del producto: https://www.elotouch.com/m51-scan-handle.html

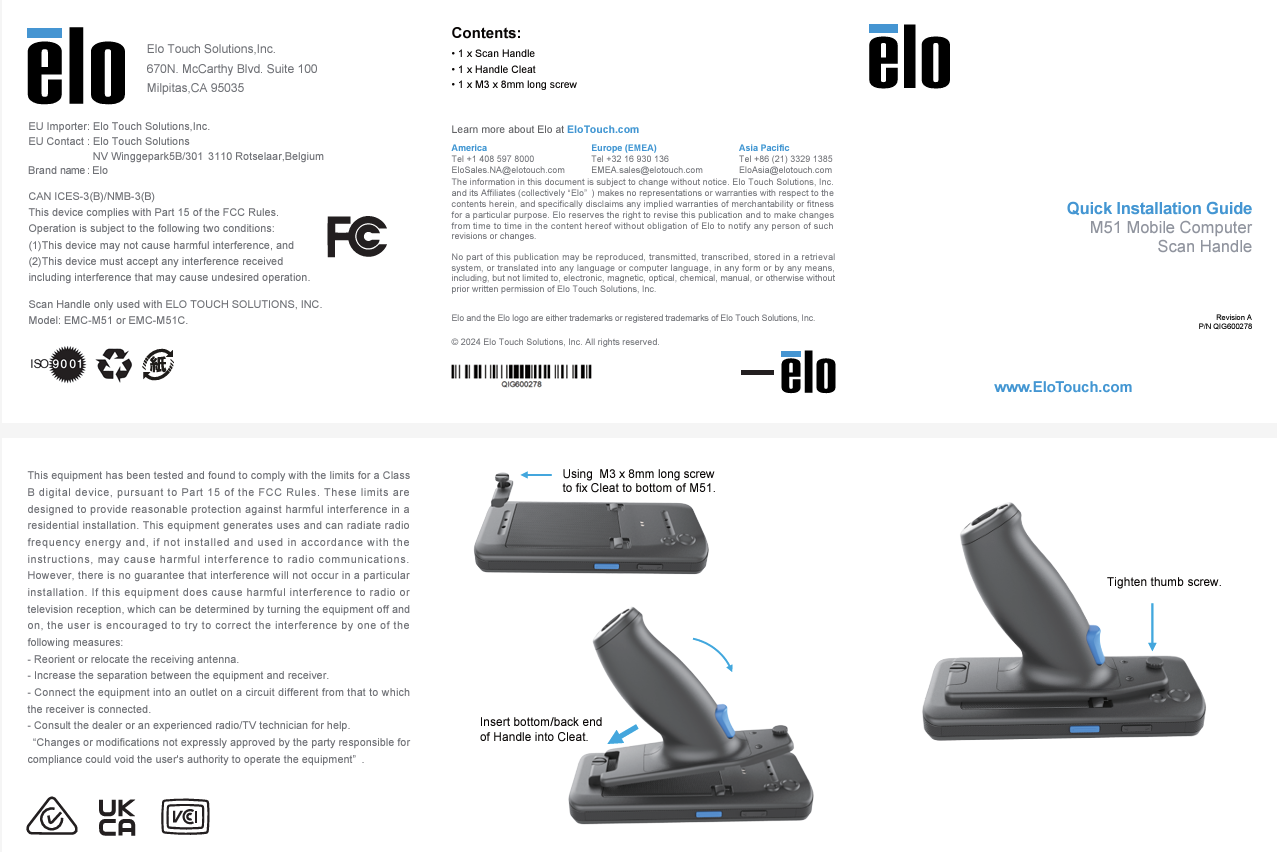

Guía de instalación rápida: https://docs.elotouch.com/QIG600278.pdf

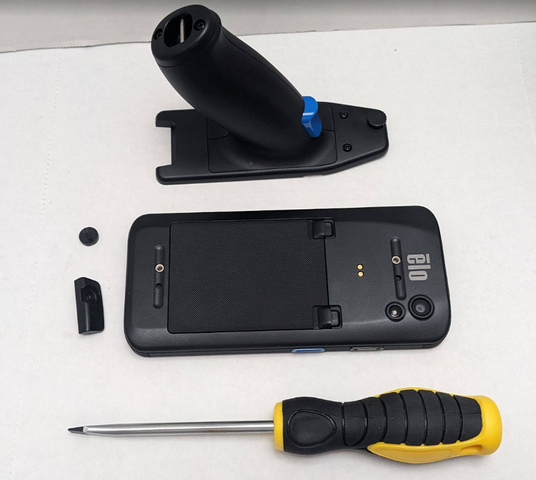

Hardware requerido:

• E527331, kit de M51 Scan Handle
• Dispositivo móvil Elo M51 equipado con escáner de códigos de barras
• Destornillador de cabeza plana

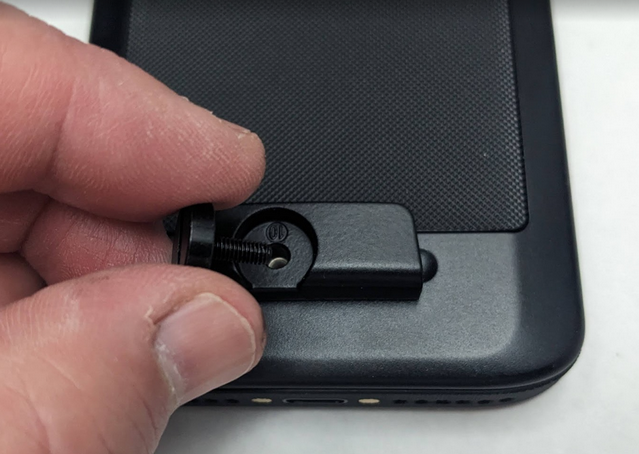

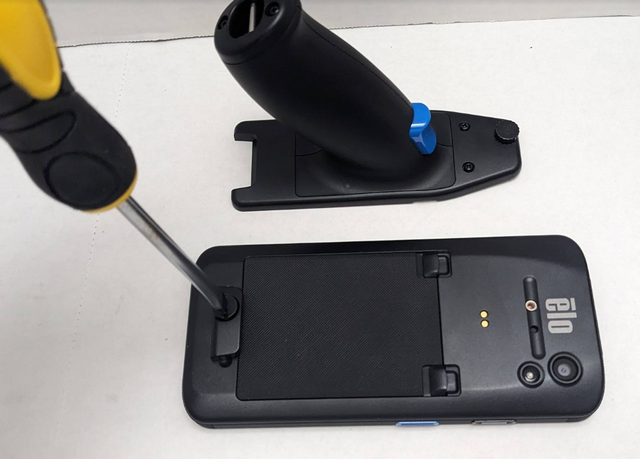

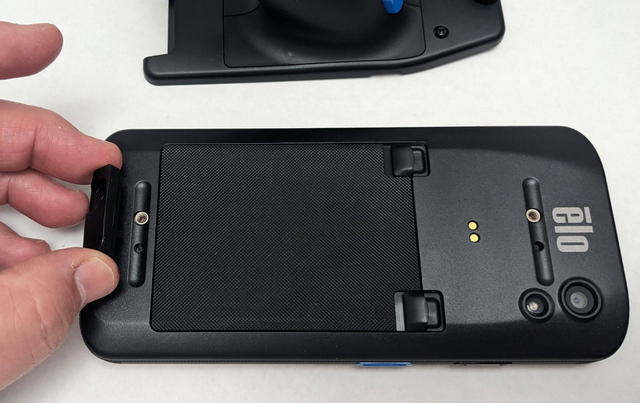

1. Coloque el retenedor del gatillo inferior en la ranura trasera inferior del dispositivo M51 e inserte el tornillo de cabeza ranurada y apriete con el destornillador.

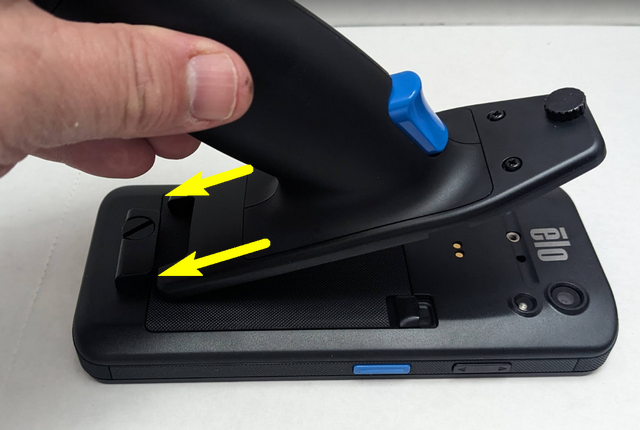

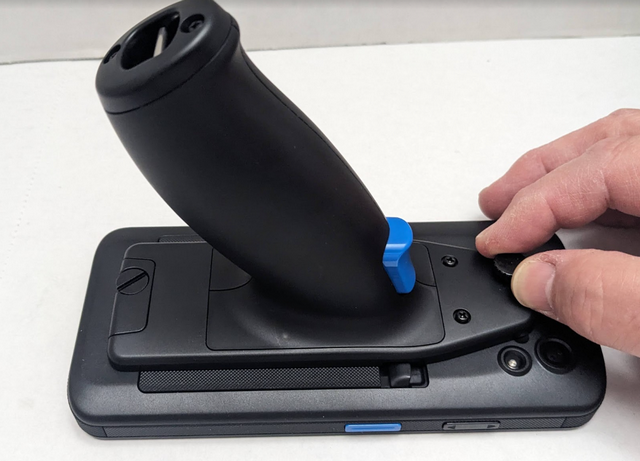

2. Deslice la empuñadura del gatillo debajo del retenedor del gatillo, luego apriete el tornillo de pulgar superior para asegurar la empuñadura del gatillo al dispositivo M51.

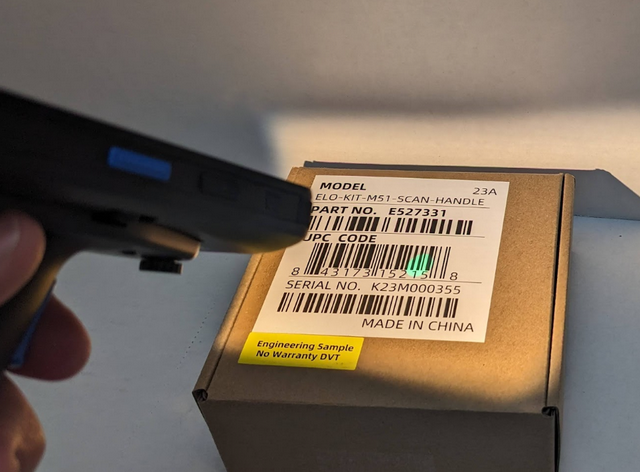

3. Ahora puede usar la empuñadura del gatillo para activar el escáner de códigos de barras.
