¿Este artículo explica cómo instalar la barra de sonido Elo?

A continuación se presentan los pasos para instalar un kit de barra de sonido Elo Edge Connect

Mejore su audio añadiendo la barra de sonido Elo Edge Connect a una variedad de pantallas táctiles Elo. Con un diseño minimalista y una fácil instalación, la barra de sonido se adapta perfectamente a cualquier puerto Edge Connect. Comience a ofrecer a sus clientes una experiencia de audio inmersiva con una solución simple y eficiente en espacio.

Números de parte aplicables:

• Negro - E894719
• Blanco - E133780

Dispositivos Elo compatibles:

• I-Series para Android (2.0, 3.0, 4.0)
• I-Series para Windows (2.0)
• EloPOS
• Monitores táctiles - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Carteles táctiles - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Pasos:

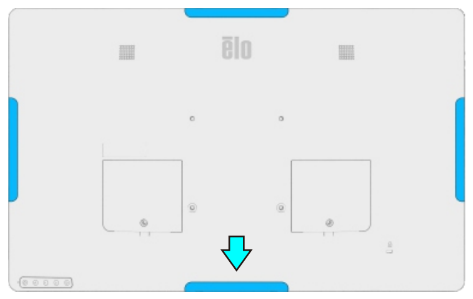

1. Elija una ubicación designada de Edge Connect en su dispositivo Elo para la instalación del kit de barra de sonido. Elo recomienda utilizar la ubicación inferior, ya sea en orientación vertical u horizontal.

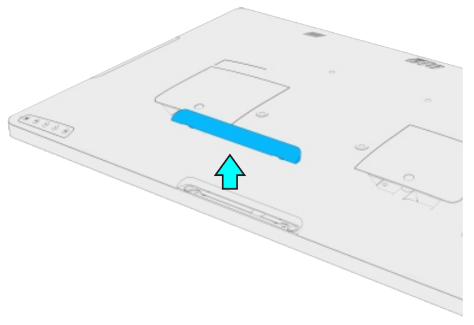

2. Retire cuidadosamente la tapa del puerto periférico designado del dispositivo Elo.

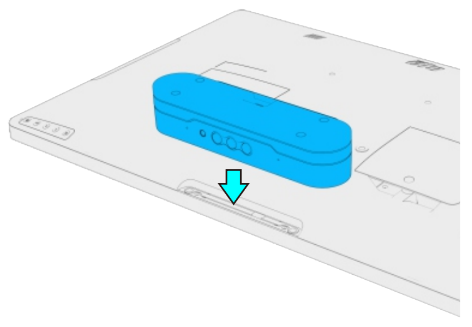

3. Inserte el kit de barra de sonido en la bahía periférica con cuidado, asegurándose de la correcta alineación para facilitar un acoplamiento seguro del conector.

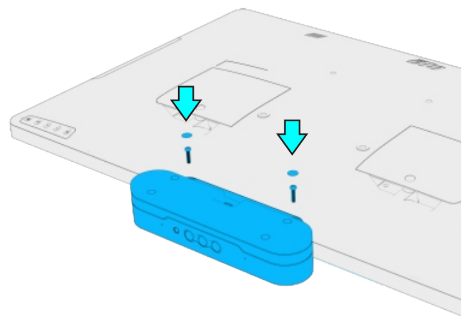

4. Utilice los dos tornillos Phillips de cabeza plana proporcionados con el kit para la instalación, y opcionalmente oculte los tornillos utilizando las cubiertas de mylar adhesivas incluidas.

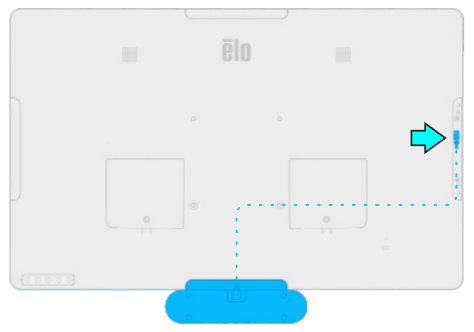

5. En los casos en los que el kit de barra de sonido esté conectado a un dispositivo Elo que no admite 1.2A en su Edge Connect, se recomienda utilizar el cable Micro USB proporcionado en la caja de accesorios. Este cable debe utilizarse para conectar el puerto Micro USB trasero de los altavoces a un puerto Edge Connect adicional para un sonido y funcionalidad óptimos.

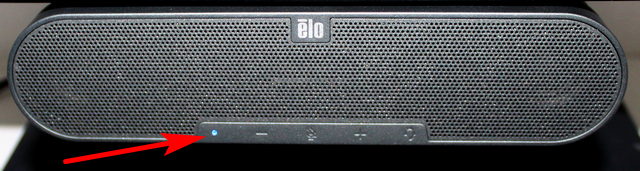

6. Encienda el sistema. El indicador LED azul en la Barra de Sonido debe iluminarse, indicando que se ha encendido correctamente. Si el indicador LED es rojo, es posible que se haya presionado el silencio del micrófono - presione el b botón de silencio para desactivar el silencio y el LED debe volver a azul.

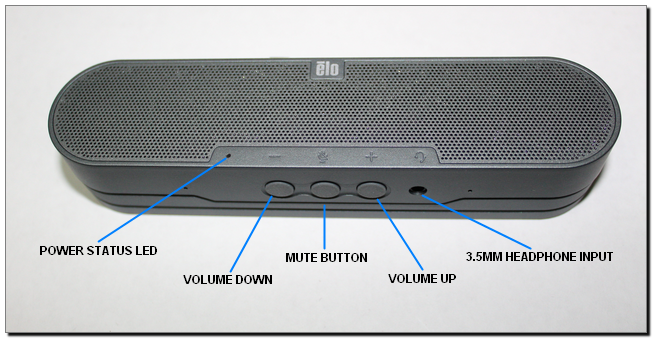

7. Descripción de los controles en la Barra de Sonido.



Solución de problemas:

Sin energía

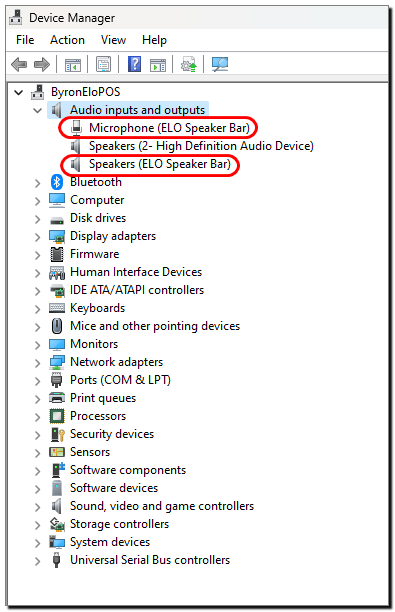

En caso de que la Barra de Sonido experimente un fallo de energía, navegue al Administrador de Dispositivos de Windows. Confirme su visibilidad dentro de la sección "Entradas y salidas de audio".



Si la Barra de Sonido no aparece en el Administrador de Dispositivos, verifique la conexión segura del cable Micro USB y asegúrese de que ambos tornillos estén ajustados para fijar la barra de sonido de forma segura al dispositivo.

Considere conectar el cable Micro USB opcional desde el puerto USB ubicado en la parte trasera de la barra de sonido a un puerto Edge Connect alternativo en el dispositivo con fines de solución de problemas.

Sin sonido

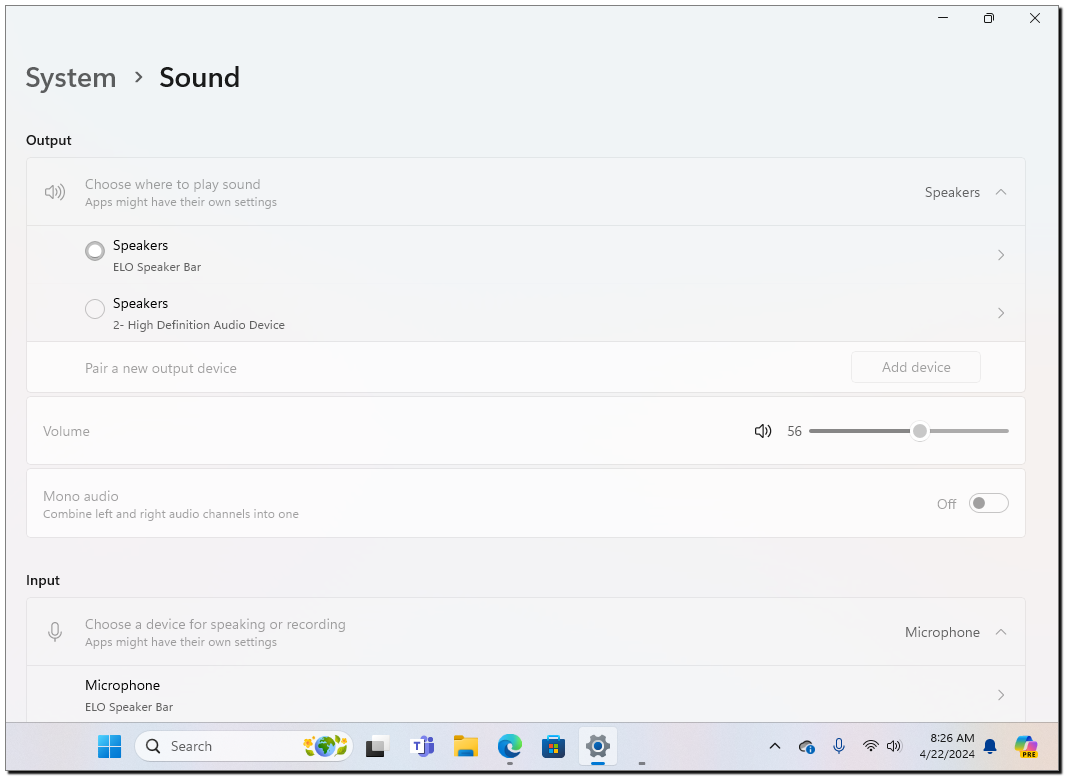

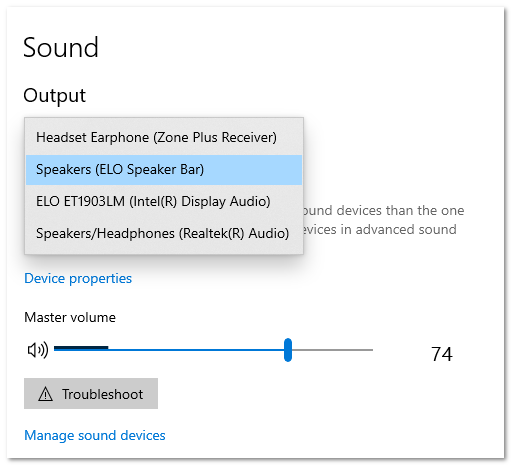

a. Si la Barra de Sonido no produce salida de sonido, proceda a acceder a la configuración de sonido del ordenador y verifique que la Barra de Sonido ELO se haya designado como el dispositivo de salida de sonido. A continuación, se presentan algunos ejemplos ilustrativos que brindan a los usuarios una vista anticipada de la configuración de sonido del sistema Windows.




b. Considere conectar el cable Micro USB opcional desde el puerto USB ubicado en la parte trasera de la barra de sonido a un puerto Edge Connect alternativo en el dispositivo con fines de solución de problemas.

c. Asegúrese de que el dispositivo esté listado como un dispositivo Elo compatible en la sección de Dispositivos Elo compatibles en la parte superior de este artículo.

El botón de silencio no silencia el sonido
Tenga en cuenta que el botón de silencio colocado en la Barra de Sonido está diseñado específicamente para silenciar la entrada del micrófono, en lugar de la salida de sonido de la Barra de Sonido en sí. La activación de la función de silencio ocurre con una sola presión del botón, distintiva por la iluminación del LED rojo, lo que indica que los micrófonos están silenciados. Para restablecer el audio del micrófono, lo único que se requiere es presionar nuevamente el botón de silencio.
