Guía de Montaje e Integración del Teclado ADA para los Soportes de AutoServicio Elo Wallaby™ Pro

Público: Público / Clientes de Elo, Integradores de Kioscos y Técnicos de Campo

Tipo de Artículo: Guía de Accesorios de Hardware e Integración de Kioscos

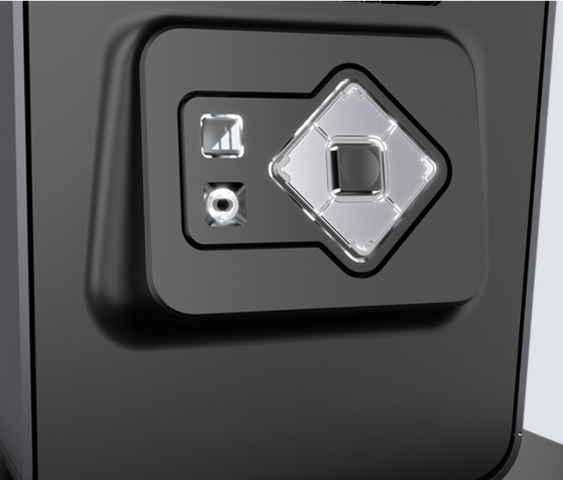

El Soporte de AutoServicio Elo Wallaby™ Pro incluye una placa de soporte dedicada en cumplimiento con ADA, lo que permite la integración fluida de teclados asistidos comerciales como el Storm Interface Audio Nav 6 módulo de navegación y asistencia de audio.

Soporte y Hardware Incluido

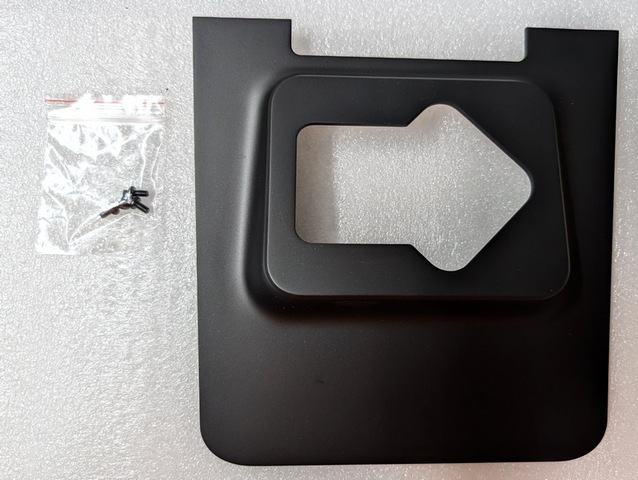

El empaquetado del soporte incluye la placa adaptadora ADA de chapa metálica personalizada y el hardware de fijación necesario:

Pasos de Montaje e Instalación

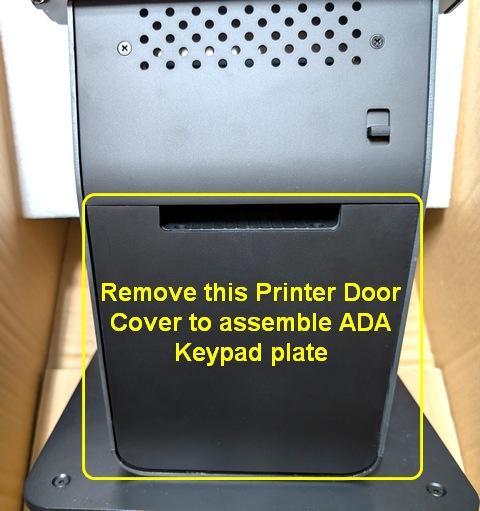

1. Remover la Cubierta de la Puerta de la Impresora: En la parte frontal del soporte Wallaby Pro, retire la placa de cierre / cubierta de la puerta de la impresora donde residirá el módulo del teclado.

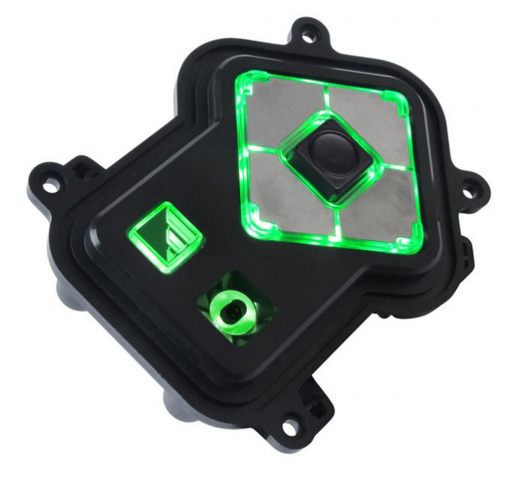

2. Preparar el Teclado Asistido ADA: Alinee el dispositivo de teclado asistido compatible (p.ej., Storm Interface Audio Nav 6).



3. Adjuntar el Teclado a la Placa de Montaje: Asegure el teclado a la parte trasera de la placa adaptadora ADA utilizando los tornillos suministrados.



4. Instalar el Conjunto en el Soporte: Fije el conjunto de la placa ADA completado en el corte frontal del chasis del kiosco Wallaby Pro.

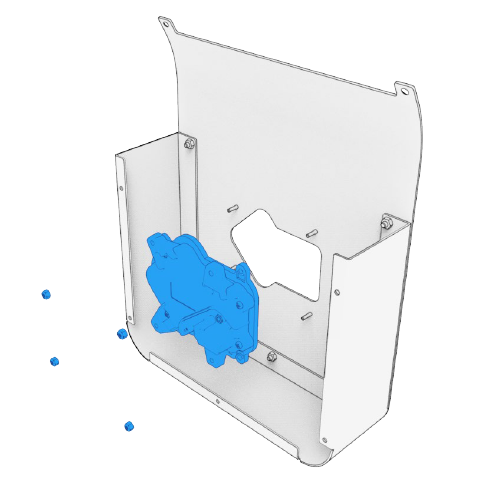

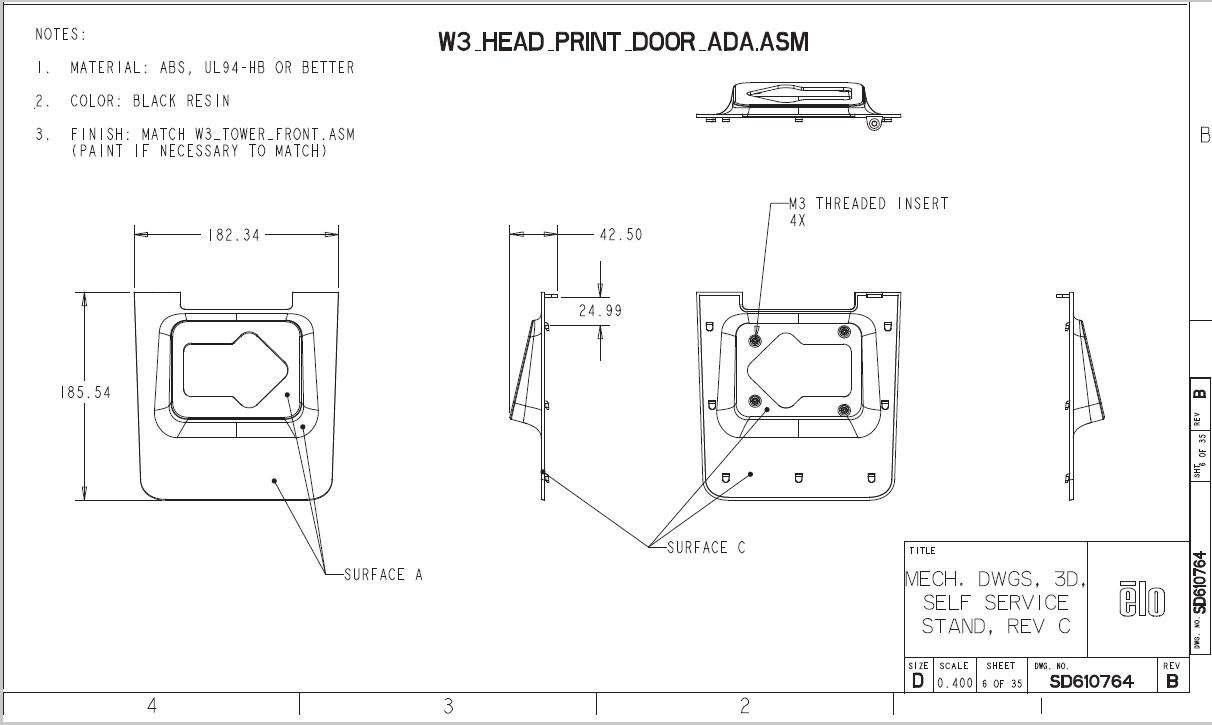

Dimensiones Mecánicas y Vista Explosiva
